Резервуары горизонтальные стальные цилиндрические РГС-60, 77182-19

Назначение

Резервуары горизонтальные стальные цилиндрические РГС-60 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.

Резервуары РГС-60 представляют собой сварные горизонтальные цилиндрические конструкции наземного исполнения с коническими днищами.

Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта. Также резервуары оснащены боковой металлической лестницей, по периметру которой установлено ограждение, и подключены к общему контуру заземления и молниезащиты парка.

Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».

Резервуары горизонтальные стальные цилиндрические РГС-60 расположены на территории производственного участка САТО ВП «Лаврентия» ГУП ЧАО «Чукотснаб» по адресу: Чукотский АО, Чукотский район, с. Лаврентия.

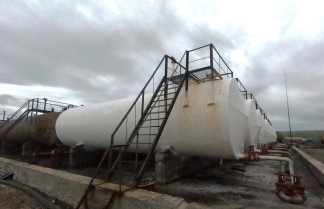

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-60 №№ 10, 11, 13, 14, 15, 16, 17, 18, 19, 20, 23, 24, 27, 30, 340, 342, 345, 346, 388, 442, 449, 474, 501, 715, 763, 875 представлен на рисунке 1.

Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-60 не предусмотрено.

Технические характеристики

Продолжение таблицы 1

Знак утверждения типа

наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);

-    рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);

-    толщиномер ультразвуковой БУЛАТ2, диапазон измерений толщины от 0,6 до 30 мм, ПГ±(0,001Ь+0,03) мм (рег.№ 46426-11);

-    нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег.№ 43704-10);

-    штангенциркуль ТТТЦ-ТТТ-500-0.1, ПГ±0,1 мм (рег. № 22088-07);

-    динамометр ДПУ-0,01-2, (0-100) Н, ПГ±2% (рег.№ 1808-63);

-    линейка измерительная металлическая, (0-300) мм, 2 класс точности, ПГ±0,1 мм (рег.№ 34854-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы в виде поверительного клейма.

Сведения о методах измерений

ГОСТ 8.595-2004 Государственная система обеспечения единства измерений. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.

Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-60

ГОСТ 8.346-2000 Государственная система обеспечения единства измерений.

Резервуары стальные горизонтальные цилиндрические. Методика поверки

ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
