| Номер в госреестре | 77184-19 |
| Наименование СИ | Анализаторы влаги термогравиметрические |
| Обозначение типа СИ | CKIC серии 5E-MW |
| Изготовитель | Компания "Changsha Kaiyuan Instruments Co. Ltd.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 26.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы влаги термогравиметрические CKIC серии 5E-MW (далее - анализаторы) предназначены для измерений массовой доли влаги в угле, коксе, биотопливе и других сыпучих материалах.
Принцип действия анализаторов основан на термогравиметрическом методе, который заключается в нагревании исследуемого образца, размещенного в специальном тигле, и определения потери массы, обусловленной удалением воды, для расчета массовой доли влаги.
Конструктивно анализаторы состоят из рабочей камеры, разделенную на две части. В верхней части расположена печь нагрева, блок карусельного размещения проб с поворотным кругом. В нижней части расположены электронные весы, подъемный механизм, электрооборудование, система газораспределения для создания контролируемой газовой среды. Управляющий компьютер со специальным программным обеспечением и принтер подключается к анализатору через интерфейс RS232.
Система газораспределения позволяет сформировать инертную атмосферу (азот) в рабочей камере. Температура в рабочей камере может быть установлена в диапазоне от 40 °C до 180 °C.
Анализаторы выпускаются в двух вариантах исполнения, которые отличаются количеством тиглей с рабочими пробами: 5E-MW6510 оснащен каруселью с 18 тиглям с рабочими пробами и одного контрольного тигля; 5E-MW6520 оснащен каруселью с 22 тиглями с рабочими пробами и одного контрольного тигля.
Анализ выполняется автоматически под управлением программного обеспечения.
Анализ считается завершенным, если масса образца при повторном взвешивании остается постоянной.
Анализаторы оснащены интерфейсом RS232.
Электропитание анализаторов осуществляется от сети переменного тока.

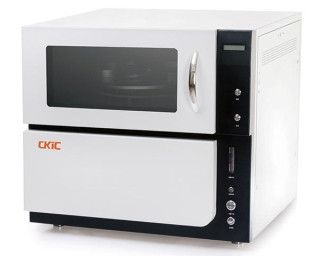

Общий вид анализаторов (идентичный для двух вариантов исполнения) и место нанесения знака поверки представлены на рисунке 1.
Рисунок 2 - Пример маркировки анализаторов
Анализаторы оснащены автономным и встроенным программным обеспечением (ПО). Автономное ПО устанавливается на компьютер, соединенным с анализатором по средством последовательного порта. Автономное ПО предназначено для контроля процесса измерения, сбора и обработки экспериментальных данных, архивирования и передачи полученных результатов на периферийные устройства.
Встроенное ПО осуществляет функции отображения и передачи измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений компараторов соответствует среднему уровню по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик. Идентификационные признаки ПО анализаторов приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Автономное ПО | |
| Идентификационное наименование ПО | Прошивка | 5E Automatic Moisture Analysis System |
| Номер версии (идентификационный номер) ПО* | - | 1.0.01 |
| * Номер версии слева и справа может дополняться метрологически не значимой буквой. Номер версии (идентификационный номер) ПО не ниже указанного. | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массы пробы, г | от 0,01 до 30 |
| Дискретность (d), мг, при измерении массы пробы | 0,1 |
| Пределы допускаемой абсолютной погрешности измерений массы пробы после выборки массы тары, г | ±0,0005 |
| Диапазон показаний массовой доли влаги, % | от 0,01 до 100 |
| Диапазон измерений массовой доли влаги, % | от 0,3 до 100 |
| Дискретность отсчета измерения массовой доли влаги, % | 0,01 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли влаги, %: | |
| - в диапазоне массовых долей от 0,3 до 10 % включ. | ±0,2 |
| - в диапазоне массовых долей от св. 10 до 100 % включ. | ±0,4 |
| Наименование характеристики | Значение для варианта исполнения | |
| 5E-MW6510 | 5E-MW6520 | |
| Количество анализируемых образцов | 18 | 22 |
| Диапазон задаваемых температур, °С | от 40 до 180 | |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | 220±22 | |
| - частота переменного тока, Гц | 50/60 | |
| Потребляемая мощность, В А, не более | 2500 | |
| Масса, кг, не более | 60 | |
| Габаритные размеры, мм, не более | ||
| - длина | 700 | |
| - ширина | 650 | |
| - высота | 625 | |
| Условия эксплуатации: | ||
| »-» о/'ч - температура окружающей среды, С | от 15 до 25 | |
| - относительная влажность, %, не более | 80 | |
| Средний срок службы, ч | 10 000 | |
| Вероятность безотказной работы за 2000 ч | 0,92 | |
наносится на анализатор в виде наклейки, типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность анализаторов влаги термогравиметрических CKIC серии 5E-MW
| Наименование | Обозначение | Кол-во |
| Анализатор | 5E-MW6510 или 5E-MW6520 | 1 шт. |
| Компрессор | - | 1 шт. |
| Комплект запчастей | - | 1 комплект |
| Комплект инструментов | - | 1 комплект |
| Компьютер, принтер | - | 1 комплект |
| Розетка и вилка | - | 1 комплект |
| Программное обеспечение на USB-флеш-накопителе | - | 1 шт. |
| Руководство по эксплуатации (с паспортом) | - | 1 экз. |
| Методика поверки | МП 2301-0183-2019 | 1 экз. |
осуществляется по документу МП 2301-0183-2019 «ГСИ. Анализаторы термогравиметрические CKIC серии 5E-MW. Методика поверки», утвержденному
ФГУП «ВНИИМ им. Д.И. Менделеева» 19.08.2019 г.
Основные средства поверки:
- гири эталонные 1-го разряда с номинальным значением массы 1 г, 2 г, 5 г, 10 г, 20 г по Государственной поверочной схеме для средств измерений массы, утвержденной Приказом Росстандарта от 29 декабря 2018 № 2818;
- песок кварцевый по ГОСТ 4417-75;
- вода дистиллированная по ГОСТ 6709-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят корпус анализатора, как указано на рисунке 4.
приведены в эксплуатационном документе.
Приказ Росстандарта от 29 декабря 2018 г. № 2832 «Об утверждении Государственной поверочной схемы для средств измерений содержания воды в твердых и жидких веществах и материалах»
Техническая документация компании Changsha Kaiyuan Instruments Co. Ltd, Китай
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
