Пирометры TRT IV.82, 77186-19

Пирометры TRT IV.82 предназначены для измерений температуры в качестве рабочего эталона единицы температуры 1-го разряда по ГОСТ 8.558-2007.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	77186-19
Наименование СИ	Пирометры
Обозначение типа СИ	TRT IV.82
Изготовитель	Компания "Heitronics Infrarot Messtechnik GmbH", Германия
Год регистрации	2019
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия пирометров TRT IV.82 основан на измерении энергетической яркости части инфракрасного излучения теплового объекта, прошедшей через оптическую систему и поглощенной его приемником, и преобразовании измеренной яркости в цифровой сигнал, пропорциональный температуре объекта. Значения температуры отображаются на жидкокристаллическом дисплее в цифровой форме. Спектральный интервал составляет от 8 до

14 мкм.

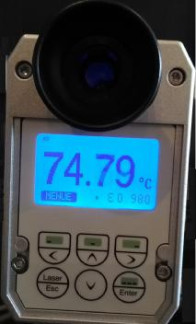

Конструкция пирометров представляет собой моноблок, который включает объектив, измерительный блок и визирное устройство.

Место нанесение знака утверждения типа

Пломбирование пирометров TRT IV.82 не предусмотрено.

Программное обеспечение

Пирометры TRT IV.82 функционируют под управлением встроенного программного обеспечения, которое является неотъемлемой частью пирометров. Программное обеспечение осуществляет функции сбора, обработки, передачи и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение. Кроме того, пирометры TRT IV.82 имеют возможность настройки для конкретных процессов, сбора и дальнейшей обработки измеренных данных, посредством автономного программного обеспечения Easy TRT, установленного на ПК.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Тип ПО	встроенное	автономное
Идентификационное наименование ПО	TRT 4.82	Easy TRT
Номер версии (идентификационный номер ПО), не ниже	5.08 Т	3.8.1.0
Цифровой идентификатор ПО	недоступен	0534AA8F8F917D24E 5B34F8C87983DA3
Алгоритм расчета контрольной суммы	-	MD5

Технические характеристики

Основные метрологические и технические характеристики пирометров приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от -50 до +1000
Доверительные границы абсолютной погрешности при доверительной вероятности 0,95, °С, не более: - в диапазоне температуры от минус 50 до 0 °С включ. - в диапазоне температуры св. 0 °С	±0,6 ± (0,00147ТШм + 0,6) Тизм - показания пирометра, °С
Показатель визирования	1:56
Диапазон коррекции на излучательную способность	от 0,001 до 1,0

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания (постоянный ток), В	от 21,6 до 26,4
Габаритные размеры (высота х ширина хдлина), мм, не более	142x65x410
Масса, кг, не более	1,5
Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Относительная влажность окружающего воздуха, %, не более	от +15 до +25 до 80
Условия хранения и транспортировки: Диапазон температуры окружающего воздуха, °С Относительная влажность окружающего воздуха, %, не более	от -20 до +70 до 80
Средний срок службы, лет	5

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на пирометры в виде наклейки согласно рисунку 1.

Таблица 4 - Комплектность пирометров TRT IV.82

Наименование	Обозначение	Количество
Пирометр	TRT IV.82 №4241, №4242	2 шт.
Руководство по эксплуатации	РЭ	2 экз.
Комплект соединительных кабелей	-	2 шт.
Диск с программным обеспечением	Easy TRT	2 шт.
Крышка объектива	-	2 шт.
Кейс для транспортировки	-	2 шт.
Методика поверки	МП 2412-0052-2019	2 экз.

Поверка

осуществляется по документу МП 2412-0052-2019 «ГСИ. Пирометры TRT IV.82. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 28.08.2019 г.

Основные средства поверки:

- государственный вторичный эталон единицы энергетической яркости в диапазоне от 40 до

3 2 4

61-10 Вт/(ср-м ), единицы силы излучения от 1-10 до 15 Вт/ср, единицы температуры 0 разряда в диапазоне от 220 до 1360 К (ГВЭТ 48-2-85), регистрационный номер в Федеральном информационном фонде 2.1 .ZZB.0174.2015, свидетельство об аттестации государственного эталона №2412/0174-2019 до 16.05.2021 г.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемого СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.
