| Номер в госреестре | 77187-19 |
| Наименование СИ | Устройства контроля авторежимов |
| Обозначение типа СИ | УКАР |
| Изготовитель | Общество с ограниченной ответственностью "НПП Эталон-Инженеринг" (ООО "НПП Эталон-Инженеринг"), г. Екатеринбург |
| Год регистрации | 2019 |
| Срок свидетельства | 26.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства контроля авторежимов УКАР (далее - устройства) предназначены для измерений избыточного давления воздуха в камерах авторежимов грузовых вагонов при проверке их технических характеристик на заводе-изготовителе и послеремонтных испытаниях в условиях железнодорожного депо.
Принцип действия устройств основан на контролируемой подаче сжатого воздуха определенным давлением в пневматические каналы, его измерении в автоматическом режиме, преобразовании в цифровой сигнал с дальнейшим отображением информации на цифровом дисплее и в программе регистрации.
Устройства контроля авторежимов УКАР используются для проведения приемосдаточных испытаний устройств автоматического регулирования давления сжатого воздуха (далее - авторежим) по ГОСТ 33223-2015 при их производстве и испытаний после ремонта.
Устройства производят измерение избыточного давления воздуха на входе и выходе пневматических камер авторежима, при нескольких значениях подъема упора измерительной части авторежима, имитирующих различную загрузку вагона. На основании полученной измерительной информации производится определение технических характеристик авторежима, их анализ и отбраковка. Результаты измерений и анализа регистрируются в долговременной памяти устройств. Устройства должны иметь возможность подключения к ПЭВМ для передачи и записи результатов испытаний с помощью программы регистрации. Контроль авторежима производится автоматически. Время проверки одного авторежима не превышает 4 минуты.
Конструктивно устройства состоят из следующих узлов:
- блок питания;
- блок управления (контроллер);
- блок электропневматический.
Проверка функционирования блока управления и блока электропневматического автоматизирована.
Устройства выпускаются в следующих исполнениях: УКАР-2М, УКАР-2М-4 и УКАРД, отличающихся конструктивными особенностями, а также габаритными и присоединительными размерами под устанавливаемый для проверки авторежим.
Для ограничения несанкционированного доступа к блоку управления (далее - БУ) на два верхних крепежных винта задней крышки БУ устанавливаются пломбировочные чашки, которые заполняются специальной мастикой и ставится оттиск пломбировочного клейма.

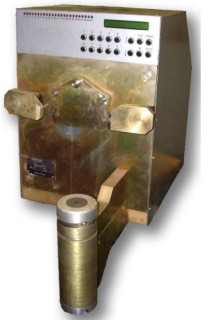

Общий вид устройств представлен на рисунке 1. Схема пломбирования блока управления от несанкционированного доступа представлена на рисунке 2.
а) исполнения УКАР-2М, УКАР-2М-4 б) исполнение УКАРД
Устройства имеют программное обеспечение (далее - ПО), состоящее из одной программы, записываемой в постоянную память микросхемы микроконтроллера блока управления. Варианты исполнения ПО УКАР-2М и УКАР-2М-4 отличаются от УКАРД функционалом, структурой меню и системными требованиями к ПК для запуска программы регистрации.
ПО имеет следующие основные функции:
- преобразование измерительной информации, поступающей от первичных датчиков;
- сравнение полученных результатов измерений с нормированными значениями;
- визуализация результатов измерений;
- управление работой составных частей устройств;
- организация интерфейса с оператором.
ПО предназначено для вычисления и отображения непосредственного результата измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение для исполнения | ||
| УКАР-2М | УКАР-2М-4 | УКАРД | |
| Идентификационное наименование ПО | УКАР-2М | УКАР-2М-4 | УКАРД |
| Номер версии (идентификационный номер ПО) | 02 | 02 | 04 |
| Цифровой идентификатор ПО | 27Е9 | 27Е9 | 411А |
| Алгоритм вычисления цифрового идентификатора | CRC16 | CRC16 | CRC16 |
Таблица 2 - Метрологические характеристики устройств
| Наименование характеристики | Значение характеристики |
| Диапазон измерений избыточного давления воздуха, МПа 2 (кгс/см ) | от 0 до 0,42 (от 0 до 4,2) |
| Пределы допускаемой абсолютной погрешности избыточного давления воздуха, МПа (кгс/см ) | ±0,005 (0,05) |
| Диапазон воспроизведений временных интервалов, с | от 1 до 80 |
| Пределы допускаемой относительной погрешности воспроизведений временных интервалов, % | ±0,3 |
Таблица 3 - Основные технические характеристики устройств
| Наименование характеристики | Значение характеристики |
| Диапазон давления сжатого воздуха в питающей магистрали, МПа (кгс/см2) | от 0,5 до 0,9 (от 5,0 до 9,0) |
| Параметры электрического питания: - напряжение переменного тока частотой 50 Гц, В | от 176 до 242 |
| Потребляемая мощность, В-А, не более | 100 |
| Габаритные размеры (ширинахглубинахвысота), мм, не более: - УКАР-2М, УКАР-2М-4, УКАРД | 360x740x750 |
| Масса, кг, не более | 120 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от +10 до +35 |
| Средняя наработка на отказ, ч | 5000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на шильдик устройств фотохимическим способом.
Таблица 4 - Комплектность устройств
| Наименование | Обозначение | Количество |
| Устройство контроля авторежимов УКАР-2М УКАР-2М-4 УКАРД | УКАР.ЭТИН 600.000.800.720 УКАР.ЭТИН 601.000.800.720 УКАР.ЭТИН 602.000.800.720 | 1 шт. |
| Заглушка | УКАР.ЭТИН 600.000.900.009 | 1 шт. |
| Манометр | МПТИ | 1 шт. |
| Паспорт | УКАР.ЭТИН 600.000.000.000 ПС | 1 экз. |
| Руководство по эксплуатации | УКАР.ЭТИН 600.000.000.000 РЭ | 1 экз. |
| Методика поверки | УКАР.ЭТИН 600.000.000.000 МП | 1 экз. |
| Настроечная насадка датчика перемещения | - | 1 экз. |
| Персональный компьютер* | На основе ОС Windows7 | 1 шт. |
| Блок бесперебойного питания* | UPS-400 | 1 шт. |
| Сетевой фильтр* | Pilot | 1 шт. |
| Устройство связи* | Owen AC4 USB | 1 шт. |
| * или аналогичный (поставляется по заказу) | ||
осуществляется по документу УКАР.ЭТИН 600.000.000.000 МП «Устройства контроля авторежимов УКАР. Методика поверки», утверждённому ООО «ИЦРМ» 22.11.2019 г.
Основные средства поверки:
- манометр цифровой ДМ5002 (регистрационный номер в Федеральном информационном фонде 26407-08);
- частотомер 53220А (регистрационный номер в Федеральном информационном фонде 51077-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт в виде наклейки или клейма.
приведены в эксплуатационном документе.
ГОСТ 33223-2015 Тормозные системы железнодорожного подвижного состава. Устройства автоматического регулирования давления в силовом пневматическом органе. Требования безопасности и методы контроля
УКАР.ЭТИН 600.000.000.000 ТУ Устройства контроля авторежимов УКАР. Технические условия
