Датчики температуры цифровые ЦДТ 1004, 77189-19

Датчики температуры цифровые ЦДТ 1004 (далее по тексту - датчики) предназначены для измерений температуры твердых, сыпучих тел, различных сред.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	77189-19
Наименование СИ	Датчики температуры цифровые
Обозначение типа СИ	ЦДТ 1004
Изготовитель	АО "НПП "Эталон", г.Омск
Год регистрации	2019
Срок свидетельства	26.12.2024
МПИ (интервал между поверками)	3 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия датчиков основан на измерении и преобразовании температуры, воздействующей на чувствительный элемент датчиков, в цифровой код при помощи встроенного аналого-цифрового преобразователя и последующей передачи измеренных значений на внешнее устройство считывания, хранения и отображения данных.

Данные (номер датчика и коэффициенты индивидуальной статической характеристики) хранятся во встроенном энергонезависимом запоминающем устройстве датчиков.

Датчики состоят из измерительного преобразователя, помещенного в гильзу или защитную арматуру, удлинительного кабеля и разъема или клеммной головки.

Датчики выпускаются в модификациях (структура условного обозначения модификаций приведена в таблице 1), которые отличаются конструкцией, длиной монтажной части, длиной кабеля, материалом защитной арматуры, диаметром резьбы гайки/штуцера, пределами допускаемой абсолютной погрешности, видом климатического исполнения.

Датчик температуры цифровой ЦДТ 1004 - | X | - | X | - | X | - | X | - | X | - | X | - | X |

1 2 3 4 5 6 7

Таблица 1 - Структура условного обозначения

№ поля	Описание поля	Код поля	Расшифровка
1	Номер рисунка конструкции по техническим условиям	1, 2, 3, 4, 5, 6, 8	рисунки 1, 2, 3, 4, 5, 6, 7 соответственно
2	Длина монтажной части	от 40 до 400	длина монтажной части в мм
3	Длина кабеля (для датчиков с конструкцией, представленной на рисунках 1-7)	от 0,2 до 25	длина кабеля Ьк в м
4	Материал защитной арматуры	12Х18Н10Т, Л63, АМг5	марка материала
5	Диаметр резьбы гайки/штуцера	М12х1,5, М16х1,5, М20х1,5	обозначение резьбы
6	Пределы допускаемой абсолютной погрешности	-	1-ый вариант (см. таблицу 3)
6	Пределы допускаемой абсолютной погрешности	2	2-ой вариант (см. таблицу 3)
7	Вид климатического исполнения	У2, Т2	по ГОСТ 15150-69

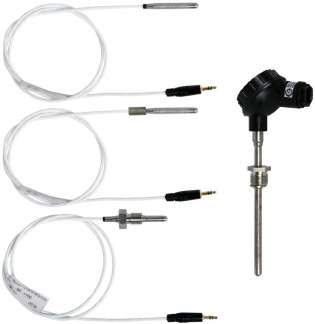

Эскиз датчиков представлен на рисунках 1-7. Общий вид датчиков представлен на рисунке 8. Пломбирование датчиков не предусмотрено.

т-7- L-L 1 ^ V.Vv'/vv',;'

Ф6 1• 1

ггп

т^тп-

Lti Lk Lti

m _ Lk

остальное см. рисунок 1

Рисунок 2 - Эскиз датчиков конструкции 2

Рисунок 3 - Эскиз датчиков конструкции 3

ГС

Lм

[к

"С

остальное см. рисунок 1

Рисунок 4 - Эскиз датчиков конструкции 4 остальное см. рисунок 1

Рисунок 5 - Эскиз датчиков конструкции 5

остальное см. рисунок 1

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) состоит из встроенного и автономного

ПО.

Метрологически значимым является встроенное ПО. Данное ПО предназначено для обработки и преобразования измерительной информации в цифровой сигнал.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики датчиков нормированы с учетом влияния ПО.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Viper
Номер версии (идентификационный номер) ПО	не ниже 3.0.0
Цифровой идентификатор ПО	-

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от -50 до +100
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне измерений от -50 до -30 °С включ. - в диапазоне измерений св. -30 до +30 °С включ. - в диапазоне измерений св. +30 до +100 °С	вариант 1 ±[0,3+0,01(\|t\|-30)] ±0,3 ±[0,3+0,01(\|t\|-30)]	вариант 2 ±[0,1+0,014(\|t\|-30)] ±0,1 ±[0,1+0,014(\|t\|-30)]
Примечание - В таблице приняты следующие обозначения: t - измеренное значение температуры, °C.

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Время термической реакции, с, не более	30
Длина монтажной части, мм	40 до 400
Длина кабеля, м	от 0,2 до 25
Масса, кг, не более	1,0
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +70
- относительная влажность при температуре +30 °С, %	до 100
Средний срок службы, лет	6
Средняя наработка на отказ, ч	60000
Степень защиты оболочки по ГОСТ 14254-2015	IP54
Устойчивость к вибрации (группа исполнения) по ГОСТ Р 52931-2008	N1

Знак утверждения типа

наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик температуры цифровой ЦДТ 1004	-	1 шт.
Соединитель (для датчика конструкции 8)	МКСН.434641.064	1 шт. (по отдельной заявке)
Коммутационная коробка	МКСН.467141.004	1 шт.(по отдельной заявке)
Руководство по эксплуатации	МКСН.405226.003 РЭ	1 экз.
Паспорт	МКСН.405226.003 ПС	1 экз.
Методика поверки	ОЦСМ 083196-2019 МП	1 экз.

Поверка

осуществляется по документу ОЦСМ 083196-2019 МП «ГСИ. Датчики температуры цифровые ЦДТ 1004. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 06.11.2019 г.

Основные средства поверки:

- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (рег. №19916-10);

- измеритель универсальный прецизионный В7-99 (рег. №37935-08);

- контроллер цифровых датчиков портативный ПКЦД-1/100 (рег. №48095-11);

- криостат регулируемый КР-80;

- термостат регулируемый ТР-1М-300 (рег. №24473-08).

Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.

Знак поверки наносится в паспорт или на свидетельство о поверке.
