Счетчики электрической энергии однофазные многофункциональные МИРТЕК-12-АМ, 77192-19

Назначение

Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-12-АМ» (далее - счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.

Описание

Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

В зависимости от исполнения счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали, при появлении разницы значений тока между измерительными элементами цепей тока фазы и нейтрали учет электроэнергии производится по большему значению.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик имеет в своем составе индикатор функционирования (отдельный «Сеть» либо совмещенный с оптическим испытательным выходным устройством). Счетчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали «Il^In», кнопку для ручного переключения режимов индикации «Просмотр».

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический дисплей (далее - ЖК-дисплей).

В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), до четырех отдельных гальванически развязанных от сети дискретных выходов, до четырех отдельных гальванически развязанных от сети дискретных входов.

Счетчики, в зависимости от исполнения, могут иметь один или два интерфейса удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

® @ (Ю (4) (D © О ® ® # О

МИРТЕК-12-АМ -ХХХ-ХХ ХХ- Х ХХ -ХХ-ХХ Х - Х Х - Х ХХХ ХХ -ХХ Х Х -XX-XXX ххх х Х - Х

© Тип счетчика

© Тип корпуса

W1 - для установки на щиток, модификация 1 W2 - для установки на щиток, модификация 2 W3 - для установки на щиток, модификация 3 W6 - для установки на щиток, модификация 6 W6b - для установки на щиток, модификация 6b W9 - для установки на щиток, модификация 9 D1 - для установки на DIN-рейку, модификация 1 D4 - для установки на DIN-рейку, модификация 4 D5 - для установки на DIN-рейку, модификация 5 SP1 - для установки на опору ЛЭП, модификация 1 SP2 - для установки на опору ЛЭП, модификация 2 SP3 - для установки на опору ЛЭП, модификация 3

® Класс точности A1 - класс точности 1 по ГОСТ 31819.21-2012

A1R1 - класс точности 1 по ГОСТ 31819.21-2012 и класс точности 1 по ГОСТ 31819.23-2012 A1R2 - класс точности 1 по ГОСТ 31819.21-2012 и класс точности 2 по ГОСТ 31819.23-2012

1 А'1 Номинальное напряжение 220 - 220 В 230-230 В

® Базовый ток 5 - 5 А 10 - 10 А

А/' Максимальный ток 50А - 50 А 60А - 60 А 80А - 80 А 100А- 100 А

© Количество и тип измерительных элементов S - один шунт в фазной цепи тока

SS - два шунта в фазной цепи тока и цепи тока нейтрали

ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали

TT - два трансформатора тока в фазной цепи тока и в цепи тока нейтрали

Я' Первый интерфейс CAN - интерфейс CAN RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса (от 1 до 9) RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса (от 1 до 9) RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса (от 1 до 9) PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса (от 1 до 9) PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса (от 1 до 9)

® Второй интерфейс CAN - интерфейс CAN RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса (от 1 до 9) RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса (от 1 до 9) RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса (от 1 до 9) PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса (от 1 до 9)

PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса (от 1 до 9) G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса (от 1 до 9)

E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (от 1 до 9)

RFWF - радиоинтерфейс WiFi

RFLT - радиоинтерфейс LTE

(Нет символа) - интерфейс отсутствует

' !ii' Поддерживаемые протоколы передачи данных (Нет символа) - протокол «МИРТЕК»

P1 - протокол DLMS/COSEM/СПОДЭС

Р2 - протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС

© Дополнительные функции

H - датчик магнитного поля

In - дискретный вход, где n - количество входов (от 1 до 4)

K - реле управления нагрузкой в цепи тока L - подсветка индикатора

M - измерение параметров качества электрической сети O - оптопорт

Qn - дискретный выход, где n - количество выходов (от 1 до 4)

R - защита от выкручивания винтов кожуха U - защита целостности корпуса

Vn - электронная пломба, где n может принимать значения:

1    - электронная пломба на корпусе

2    - электронная пломба на крышке зажимов

3    - электронные пломбы на корпусе и крышке зажимов Y - защита от замены деталей корпуса

(Нет символа) - дополнительные функции отсутствуют

Li Количество направлений учета электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях.

В счетчиках в корпусах SP1, SP2, SP3 для считывания информации используется дистанционное индикаторное устройство. При этом первый интерфейс данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.

Счетчики, у которых в условном обозначении присутствует символ «K», оснащены встроенным контактором и дополнительно позволяют:

-    организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

-    отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;

-    подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.

Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).

Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

Счетчики, у которых в условном обозначении присутствует символ «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.

Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифных программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.

Счетчики обеспечивают учет:

-    текущего времени и даты;

-    количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;

-    количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

-    количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;

-    количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;

-    профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 5, 6, 10, 15, 30, 60 минут);

-    количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);

-    количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).

Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).

Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно обеспечивают измерение следующих параметров:

-    фазного напряжения;

-    положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

-    фазного тока;

-    тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);

-    частоты сети;

-    отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

-    активной мгновенной мощности;

-    реактивной мгновенной мощности (только счетчики с символами «A1R1» и «A1R2» в условном обозначении);

-    полной мгновенной мощности (только счетчики с символами «A1R1» и «A1R2» в условном обозначении);

-    коэффициента мощности.

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

-    адреса счетчика (от 1 до 65000);

-    заводского номера счетчика (до 30 символов);

-    текущего времени и даты;

-    величины суточной коррекции хода часов;

-    разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

-    48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

-    до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

-    пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической сети за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения «MeterTools».

В случае выхода ЖК-дисплея счетчика из строя информацию можно считать по имеющемуся интерфейсу, в зависимости от исполнения, с помощью технологического программного обеспечения «MeterTools».

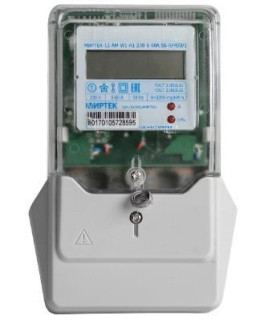

Общий вид средства измерений представлен на рисунках 1 - 13.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1 - 13.

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Рисунок 2 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа W2

Рисунок 4 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа W6

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском энергоснабжающей организации для защи ты от несанкционированного доступа

_

Рисунок 8 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа D4

Место установки пломбы с оттиском знака поверки

121 04

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия

ШТ "ЗЩ TTFl I

хт.

м Н US24B Л -,30 м А

Рисунок 10 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа SP1

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия

Место установки пломбы с оттиском знака поверки

Рисунок 11 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа SP2

ШИНН    *-

№88:3838

ШШШ-Mkvar-h

гж

Т‘

ПППJOOin UUUЛиД ID -

ггш *

тттт -, ^ ••••

Программное обеспечение

По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 3 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Классы точности по ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.

Таблица 2 - Классы точности счетчиков

Максимальные значения стартовых токов счетчиков в зависимости от класса точности приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

Пределы относительных погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности (для счетчиков с символом «М» в условном обозначении) указаны в таблице 4.

Таблица 5 - Метрологические характеристики

Таблица 6 - Основные технические характеристики

Знак утверждения типа

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Таблица 7 - Комплектность средства измерений

Поверка

осуществляется по документу МИРТЕК.50556562.8278Д1 «Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-12-АМ». Методика поверки», утвержденному ЗАО «Национальный Институт Метрологии» РА 22 января 2019 г.

Основные средства поверки:

-    установка для поверки счетчиков электрической энергии HS-6303E (диапазон регулирования напряжения (1 - 300) В, диапазон регулирования тока (0,001 - 120) А, диапазон регулирования частоты (45 - 65) Гц, класс точности эталонного счетчика 0,05 или 0,1, регистрационный номер в Федеральном информационном фонде 44220-10);

-    универсальная пробойная установка УПУ -1000 (регистрационный номер в Федеральном информационном фонде 36564-07);

-    секундомер СОСпр-2б (класс точности 2, регистрационный номер в Федеральном информационном фонде 11519-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится в соответствующем разделе формуляра и на корпус счетчика в виде пломбы.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ АМ 50556562.8278-2018 Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-12-АМ». Технические условия
