| Номер в госреестре | 77200-20 |
| Наименование СИ | Магазины емкости |
| Обозначение типа СИ | МЕ-ТР |
| Изготовитель | ООО "Теплоприбор", г.Рязань |
| Год регистрации | 2020 |
| Срок свидетельства | 16.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Магазины емкости МЕ-ТР (далее - магазины емкости) предназначены для воспроизведения единицы электрической ёмкости в цепях переменного тока в диапазоне частот от 100 Гц до 100 кГц.
Принцип действия магазинов емкости основан на подключении в выходную цепь высокостабильных конденсаторов посредством поворотных декадных переключателей.
Конструктивно магазины емкости состоят из набора конденсаторов с дискретными переключателями, находящиеся в металлическом корпусе (степень защиты от пыли и воды IP51). На лицевой панели установлены четыре тумблера для подекадного набора требуемого значения электрической ёмкости. Подключение к измерительной цепи осуществляется через выходные клеммы К1, К2, «земля», расположенные на боковой поверхности.

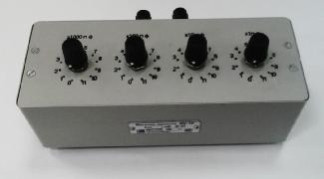

Общий вид магазинов емкости с указанием мест нанесения знаков утверждения типа и поверки представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения единицы электрической ёмкости, пФ | от начальной до 12221 |
| Значение начальной электрической ёмкости, пФ, не более | 20 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения электрической ёмкости при частоте 1 кГц (Ад), пФ: - декада от 1 до 11 пФ - декады (от 10 до 110 пФ), (от 100 до 1100 пФ) | ±0,5 ±1 |
| Пределы допускаемой основной относительной погрешности воспроизведения электрической ёмкости декады от 1 до 11 нФ при частоте 1 кГц (5д), % | ±0,15 |
| Пределы допускаемой дополнительной погрешности воспроизведения электрической ёмкости в диапазоне частот от 100 Гц до 100 кГц (кроме частоты 1 кГц): - декады (от 1 до 11 пФ), (от 10 до 110 пФ), (от 100 до 1100 пФ) - декада от 1 до 11 нФ | Ад 5д |
| Пределы допускаемой дополнительной погрешности воспроизведения электрической ёмкости, обусловленной изменением температуры окружающего воздуха на каждые 10 °С в условиях эксплуатации от +1 до +15 °С и св. +25 до +40 °С: - декады (от 1 до 11 пФ), (от 10 до 110 пФ), (от 100 до 1100 пФ) - декада от 1 до 11 нФ | Ад 5д |
| Значения тангенса угла диэлектрических потерь при частоте 1 кГц не превышают: - декада от 1 до 11 пФ - декада от 10 до 110 пФ - декада от 100 до 1100 пФ - декада от 1 до 11 нФ | не нормируется 810-3 3 10-3 210-3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции, МОм, не менее | 20 |
| Значение напряжения переменного тока, подводимого к мерам, В, не более | 50 |
| Габаритные размеры, мм, не более | |
| - высота | 94 |
| - ширина | 100 |
| - длина | 191 |
| Масса, кг, не более | 1 |
| Нормальные условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре (25±3)°С, % - атмосферное давление, кПа | от +1 до +40 80 от 84 до 106 |
| Степень защиты от пыли и воды по ГОСТ 14254-2015 | IP51 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку, прикрепленную к корпусу магазина емкости, методом лазерной сублимации.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Магазин емкости МЕ-ТР | 1 шт. | |
| Паспорт | РИЮУ.411644.001 ПС | 1 экз. |
| Руководство по эксплуатации | РИЮУ.411644.001 РЭ | 1 экз. |
| Методика поверки | РИЮУ.411644.001 МИ1 | 1 экз. |
осуществляется по документу РИЮУ.411644.001 МИ1 «Магазины емкости МЕ-ТР. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 31.05.2019.
Основные средства поверки:
- тераомметр Е6-13А, регистрационный номер 4649-80 в Федеральном информационном фонде по обеспечению единства измерений;
- измеритель LCR, регистрационный номер 40676-09 в Федеральном информационном фонде по обеспечению единства измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых магазинов емкости с требуемой точностью.
Знак поверки наносится на магазин емкости или свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная повероч-ная схема для средств измерений электрической ёмкости
ГОСТ 22261-94 Межгосударственный стандарт. Средства измерений электрических и магнитных величин. Общие технические условия
Магазин емкости МЕ-ТР. Технические условия. РИЮУ.411644.001 ТУ
| Зарегистрировано поверок | 24 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
