| Номер в госреестре | 77201-20 |
| Наименование СИ | Датчики вихретоковые |
| Обозначение типа СИ | TR-NC/8 и T-NC/8-API |
| Изготовитель | "CEMB S.p.A.", Италия |
| Год регистрации | 2020 |
| Срок свидетельства | 16.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики вихретоковые моделей TR-NC/8 и T-NC/8-API (далее - датчики) предназначены для измерений виброперемещения и осевого смещения.
Принцип действия датчиков основан на взаимодействии электромагнитного поля, создаваемого вихретоковым преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения (роторе). Изменение зазора между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного сигнала.
Датчики вихретоковые моделей TR-NC/8 и T-NC/8-API состоят из бесконтактного датчика вибрации, блока преобразований и соединительного кабеля. Блок преобразований может подключаться непосредственно к системе приема и накопления данных (PLC -программируемый логический контроллер или ЦОС - прибор цифровой обработки данных). Преобразователи поставляются в общепромышленном исполнении или во взрывобезопасном исполнении. Блок преобразований обеспечивает питание и формирование аналоговых выходных сигналов.
Датчики вихретоковые модели TR-NC/8 состоят из бесконтактного датчика (сенсора) ST-NC/8, блока преобразований TR-NC/8 и соединительного кабеля. Датчики вихретоковые модели T-NC/8-API состоят из бесконтактного датчика (сенсора) ST-NC/8, блока преобразований T-NC/8-API и соединительного кабеля.
Датчики вихретоковые модели T-NC/8-API отличаются от датчиков вихретоковых модели TR-NC/8 диапазонами измерений и моделью блока преобразований. Блок преобразований TR-NC/8 дополнительно оснащен разъемом BNC для последующей обработки сигнала.

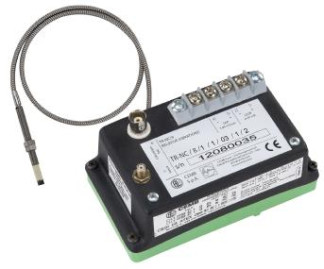

Общий вид датчиков вихретоковых моделей TR-NC/8 и T-NC/8-API представлен на рисунке 1. Пломбирование преобразователей не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| TR-NC/8 | T-NC/8-API | |
| Диапазоны измерений виброперемещения, мкм | от 1 до 100 от 1 до 125 от 1 до 200 от 1 до 250 | от 1 до 500 |
| Диапазон рабочих частот, Гц | от 1,5 до 10000 | |
| Нелинейность амплитудной характеристики, %, не более | ±2 | ±1 |
| Неравномерность частотной характеристики в диапазоне частот от 1,5 до 1000 Гц, %, не более | ±10 | |
| Диапазоны измерений осевого смещения, мм | от 1,0 до 2,0 от 0,75 до 2,25 от 0,5 до 2,5 | от 0,5 до 2,5 от 0,5 до 4,5 |
| Пределы основной относительной погрешности измерения осевого смещения, % | ±3 | |
| Диапазон выходного постоянного тока, мА | от 4 до 20 | - |
| Диапазон выходного переменного напряжения, В | от 0 до 20 | |
| Нормальные условия измерений, °С | 23±5 | |
| Пределы допускаемой дополнительной относительной погрешности измерения виброперемещения и осевого смещения, вызванной изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, % | ±10 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| TR-NC/8 | T-NC/8-API | |
| Рабочий диапазон температур, °С: | ||
| - датчика | от -35 до +175 | от -35 до +175 |
| - блока преобразований | от -20 до +70 | от -35 до +75 |
| Габаритные размеры, мм, не более: - датчика (диаметрхдлина) - блока преобразований (длинахширинахвысота) | 010x250 120x68x61 | 010x250 101,5x61x44,5 |
| Длина соединительного кабеля, м, не более | от 1,5 до 8,5 | |
| Масса, г, не более: | ||
| - датчика | 160 | 160 |
| - блока преобразований | 210 | 210 |
| Маркировка взрывозащиты | 0Ex ia IIC T6...T5 Ga | |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик вихретоковый | TR-NC/8 или T-NC/8-API | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. на партию |
| Методика поверки | МП 204/3-11-2019 | 1 экз. на партию |
осуществляется по документу МП 204/3-11-2019 «Датчики вихретоковые моделей TR-NC/8 и T-NC/8-API. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 июля 2019 года. Основные средства поверки:
Поверочная виброустановка 2-го разряда по приказу № 2772 от 27 декабря 2018 г., головка микрометрическая цифровая серии 164 (рег. № 33793-07), мультиметр 3458А (рег. № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» Техническая документация CEMB S.p.A., Италия
