| Номер в госреестре | 77207-20 |
| Наименование СИ | Системы измерения и анализа емкости и тангенса угла потерь |
| Обозначение типа СИ | TANDO 700 |
| Изготовитель | "OMICRON electronics GmbH", Австрия |
| Год регистрации | 2020 |
| Срок свидетельства | 16.01.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерения и анализа емкости и тангенса угла потерь TANDO 700 (далее -системы) предназначены для измерения электрической емкости, тангенса угла потерь, напряжения, силы и частоты переменного тока.
Принцип действия систем основан на синхронном аналого-цифровом преобразовании мгновенных значений входных сигналов с объекта измерений Сх и эталонного конденсатора Со в цифровые коды, из которых формируются массивы оцифрованных выборок, с последующим вычислением значений измеряемых величин при помощи встроенного программного обеспечения. Процесс измерений автоматический.
Система состоит из двух блоков TANDO 700 и блока MCU1.
Конструктивно все блоки выполнены в металлических корпусах по бокам которых расположены защитные накладки из резины. В торцах блоков располагаются разъемы для подключения кабелей. Блоки TANDO 700 работают от встроенного аккумулятора уровень заряда которого отображается на ЖК-индикаторе.
Блоки TANDO 700 предназначены для измерения сигнала с объекта измерений и эталонного конденсатора с последующим аналого-цифровым преобразованием. Для передачи оцифрованных сигналов блоку MCU1 каждый блок TANDO 700 подключается к нему по волоконно-оптическому кабелю. От блока MCU1 блоку TANDO 700 предаются сигналы управления процессом измерения.
Блок MCU1 предназначен для управления процессом измерения и обработки измеренных сигналов с последующим вычислением результатов. Для визуализации результаты измерений передаются на компьютер с установленным специальным программным обеспечением.
Для увеличения диапазона измерений емкости системы могут комплектоваться шунтами токовыми SHT1 (далее - шунты), выполненными в виде блока прямоугольной формы, на передней панели которого расположены разъемы для подключения измерительных кабелей.
Система может работать только с внешним эталонным конденсатором Со. Максимальное измеряемое рабочее напряжение определяется параметрами внешнего эталонного конденсатора.
Мосты выпускаются в следующих модификациях: Standard и Advanced, которые отличаются пределами допускаемых основных погрешностей измерений.

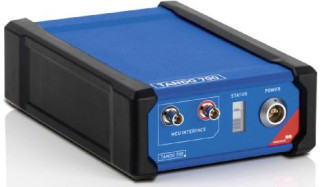

Общий вид средства измерений приведен на рисунке 1.
Обозначение места пломбировки от несанкционированного доступа не определено изготовителем.
Шунт токовый SHT1 Рисунок 1 - Общий вид средства
Уровень защиты ПО "высокий" в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационные данные ПО | TANDO 700 |
| Версия ПО | не ниже 1.2.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон допустимых значений емкости внешнего эталонного конденсатора, пФ | от 10 до 10000 |
| Диапазон измерений силы тока в цепи эталонного конденсатора Со, А | от 5 10-6 до 1 |
| Диапазон измерений силы тока в цепи объекта измерений Сх, А - без внешнего шунта - с внешним шунтом SHT1 версии A - с внешним шунтом SHT1 версии В - с внешним шунтом SHT1 версии С | от 5 10-6 до 1 от 0,1 до 4,0 от 1 до 15 от 3 до 28 |
| Пределы допускаемой абсолютной основной погрешности измерений силы тока, А | ±0,005 1х* |
| Диапазон измерений электрической емкости, Ф - без внешнего шунта - с внешним шунтом SHT1 версии A - с внешним шунтом SHT1 версии В - с внешним шунтом SHT1 версии С | от 110-11 до 3 10-7 от 3 10'8 до 1210"7 от 3 10-7 до 45 10"7 от 910-7 до 84 10-7 |
| Пределы допускаемой абсолютной основной погрешности измерений электрической емкости при измерениях без внешнего шунта, Ф - для модификации Standard - для модификации Advanced | ±(0,001Сх+0,110-12)* ±(0,001-Сх+0,05 10-12)* |
| Пределы допускаемой абсолютной основной погрешности измерений емкости при измерениях с внешним шунтом, Ф - для модификации Standard - для модификации Advanced | ±(0,002 Сх+0,110-12)* ±(0,0015Сх+0,05 10-12)* |
| Диапазон измерений тангенса угла потерь | от 1,010-4 до 1,0 |
| Пределы допускаемой абсолютной основной погрешности измерений тангенса угла потерь при измерениях без внешнего шунта - для модификации Standard - для модификации Advanced | ±(0,001^5х+1,010'4)* ±(0,001^5х+2,0-10-5)* |
| Пределы допускаемой абсолютной основной погрешности измерений тангенса угла потерь при измерениях с внешним шунтом - для модификации Standard - для модификации Advanced | ±(0,002 ^5х+1,010-4)* ±(0,0015^5х+5,0 10-5)* |
| Диапазон измерений напряжения переменного тока, В | от IcoMIN/(2p-f-C0) до IcoMAx/(2p-f-C0)* |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной основной погрешности измерений напряжения переменного тока, В - для модификации Standard - для модификации Advanced | ±(0,005 их+1,0)* ±(0,002-их+1,0)* |
| Диапазон измерений частоты переменного тока, Гц | от 5 до 400 |
| Пределы допускаемой абсолютной основной погрешности измерений частоты переменного тока, Гц - для модификации Standard - для модификации Advanced | ±0,000025-^ ±0,00001 ^ |
| Пределы допускаемой дополнительной погрешности от изменений температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, от пределов основных погрешностей, % | ±10 |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 10 до 75 от 84 до 106 |
| Примечание: * Сх - измеренное значение емкости, Ф; tg5x - измеренное значение тангенса угла потерь; Icomin и IcoMAx - минимальное и максимальное значения силы тока, протекающего через эталонный конденсатор, А; fx - измеренное значение частоты рабочего напряжения, Гц; Со - номинальное значение емкости эталонного конденсатора, Ф; их - измеренное значение рабочего напряжения, В; 1х - измеренное значение силы тока, А. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение переменного тока, В | от 100 до 240 |
| Частота переменного тока, Гц | 50 или 60 |
| Габаритные размеры (ширина х глубина х высота), мм, не более | |
| - блока TANDO 700 | 115х175х55 |
| - блока MCU1 | 115х175х38 |
| - шунта SHT1 | 120х175х45 |
| Масса, кг, не более | |
| - блока TANDO 700 | 0,92 |
| - блока MCU1 | 0,52 |
| - шунта SHT1 | 0,68 |
| Рабочие условия применения | |
| - температура окружающей среды, °С | от -10 до +50 |
| - относительная влажность, % | от 5 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 7000 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерения и анализа емкости и тангенса угла потерь TANDO 700 | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Системы измерения и анализа емкости и тангенса угла потерь TANDO 700. Методика поверки | МП 206.1-102-2019 | 1 экз. |
осуществляется по документу МП 206.1-102-2019 «Системы измерения и анализа емкости и тангенса угла потерь TANDO 700. Методика поверки», утвержденному ФГУП «ВНИИМС» 24 сентября 2019 г.
Основные средства поверки:
- меры емкости образцовые Р597, регистрационный № 2684-70;
- мера электрической емкости и тангенса угла потерь СА622Ш-30-10, регистрационный № 70020-17;
- калибратор универсальный Fluke 9100, регистрационный № 25985-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам измерения и анализа емкости и тангенса угла потерь TANDO 700
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
