| Номер в госреестре | 77208-20 |
| Наименование СИ | Измерители трехфазные |
| Обозначение типа СИ | СА540 |
| Изготовитель | ООО "Олтест Русь", г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 16.01.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители трёхфазные СА540 (далее - измерители) предназначены для измерений напряжения, силы и частоты переменного тока, разности фаз между двумя напряжениями, разности фаз между током и напряжением, коэффициентов масштабного преобразования напряжения.
Принцип действия измерителя основан на измерении измерительными каналами силы, напряжения и частоты переменного тока, разности фаз между двумя напряжениями, разности фаз между током и напряжением, коэффициента масштабного преобразования напряжения с последующей их математической обработкой.
Измерители состоят из комплекта технических средств, в состав которого входят измерительный блок со встроенным источником переменного напряжения, блок управления, блок сопряжения универсальный и измерительные кабели.
Измерительный блок конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели корпуса расположены разъемы для подключения измерительных кабелей, тумблер «СЕТЬ» и разъем для подключения волоконно-оптического кабеля. На верхней панели измерительного блока находятся разъемы для подключения измерительных кабелей и автоматические выключатели внешнего и встроенного источников питания.
Блок управления конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели блока установлен графический сенсорный индикатор. На правой боковой панели расположен разъем для подключения интерфейсного кабеля и разъем для подключения кабеля для связи с персональным компьютером.
Блок сопряжения универсальный конструктивно выполнен в прямоугольном металлическом корпусе. На боковых панелях блока расположен разъем для подключения волоконно-оптического кабеля, разъем для подключения к сети питания, разъем для подключения интерфейсного кабеля, разъем «USB-mini» для подключения к персональному компьютеру и тумблер «СЕТЬ».
С помощью блока сопряжения универсального к блоку измерительному может быть подключен персональный компьютер, который может выполнять функции управления измерителем.

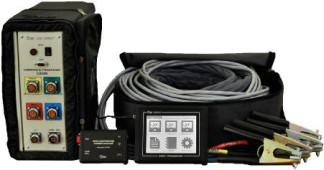

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведен на рисунке 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационные данные ПО | СА540 Pr1 v3.22.hex |
| Версия ПО | не ниже 3.22 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики измеряемых величин
| Наименование характеристики | Значение |
| Диапазон измерений напряжения переменного тока, В | от 30 до 420 |
| Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока, % | ±0,2 |
| Диапазон измерений силы переменного тока, А - при работе от встроенного источника - при работе от внешнего источника | от 0,01 до 3,00 от 0,2 до 50,0 |
| Пределы допускаемой относительной основной погрешности измерений силы переменного тока, % - при работе от встроенного источника - при работе от внешнего источника | ±0,3 ±0,4 |
| Диапазон измерений частоты переменного тока, Гц | от 49 до 51 |
| Пределы допускаемой относительной основной погрешности измерений частоты переменного тока, % | ±0,03 |
| Диапазон измерений угла сдвига фаз между током и напряжением, ... ° | от 0 до 360 |
| Пределы допускаемой абсолютной основной погрешности измерений разности фаз между током и напряжением, ... ° - при работе от встроенного источника - при работе от внешнего источника | ±0,1 ±(0,2-Ш+0,06)* |
| Диапазон измерений угла сдвига фаз между двумя напряжениями, . ° | от 0 до 360 |
| Пределы допускаемой абсолютной основной погрешности измерений угла сдвига фаз между двумя напряжениями, ... ° | ±0,1 |
| Наименование характеристики | Значение |
| Диапазон измерений коэффициентов масштабного преобразования напряжения переменного тока | от 1 до 1000 |
| Пределы допускаемой относительной основной погрешности измерений коэффициентов масштабного преобразования напряжения переменного тока, % | ±0,3 |
| Диапазон измерений полного электрического сопротивления при работе от внешнего источника, Ом | от 0,6 до 1200,0 |
| Пределы допускаемой абсолютной основной погрешности измерений полного сопротивления при работе от внешнего источника, Ом | ±(0,004-Z+0,003)* |
| Диапазон измерения активной составляющей полной мощности, Вт - при работе от встроенного источника - при работе от внешнего источника | от 1 до 1200 от 6 до 20000 |
| Пределы допускаемой абсолютной основной погрешности измерений активной составляющей полной мощности при работе от встроенного или внешнего источника, Вт | ±0,004 U I ** |
| Диапазон измерения коэффициента мощности | от -1 до +1 |
| Пределы допускаемой абсолютной основной погрешности измерений коэффициента мощности - при работе от встроенного источника - при работе от внешнего источника | ±0,002 ±(0,003-I/U+0,001) |
| Пределы допускаемой дополнительной погрешности от изменений температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, от пределов основных погрешностей, % | ±25 |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 |
| Примечание: * где I - измеренное значение силы тока, А, а U - измеренное значение напряжения переменного тока, В; ** где Z - измеренное значение полного сопротивления, Ом. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение переменного тока, В | от 198 до 242 |
| Частота переменного тока, Гц | 50 |
| Габаритные размеры измерителя трехфазного СА540 (высота х ширина х глубина), мм, не более | |
| - блока измерительного | 330x130x420 |
| - блока управления | 141x171x32 |
| - блока сопряжения универсального | 85x120x35 |
| Масса, кг, не более | |
| - блока измерительного | 16,5 |
| - блока управления | 1 |
| - блока сопряжения универсального | 0,4 |
| Условия эксплуатации | |
| - температура окружающей среды, °С | от -10 до +45 |
| - относительная влажность, % | до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 8000 |
наносится на переднюю панель измерителя фотохимическим методом и типографским способом на титульные листы эксплуатационной документации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок измерительный | 1 шт. | |
| Блок управления | 1 шт. | |
| Блок сопряжения универсальный | 1 шт. | |
| Персональный компьютер | 1 шт.* | |
| Блок подключения | 1 шт.* | |
| Кабель волоконно-оптический | ВОК2 | 1 шт. |
| Кабель измерительный | КИ | 1 шт. |
| Кабель измерительный | КИ (КТ) | 1 шт. |
| Кабель | mini-USB | 1 шт. |
| Кабель интерфейсный | 1 шт. | |
| Кабель поверочный | КИП 1 | 1 шт. |
| Кабель поверочный | КИП 2 | 1 шт. |
| Кабель-удлинитель | КУ | 1 шт. |
| Кабель питания | КП (БИ) | 1 шт. |
| Кабель силовой | КС (ВИ) | 1 шт. |
| Кабель силовой для закорачивания обмоток | КСЗ | 2 шт. |
| Кабель питания 220 В 50 Гц | 1 шт. | |
| Программное обеспечение измерителя (диск инсталляционный) | 1 экз. | |
| Сумка 540 | 1 шт. | |
| Сумка кабельная | 1 шт. | |
| Сумка укладочная для персонального компьютера | 1 шт. | |
| Руководство по эксплуатации. Часть 1. Техническая эксплуатация | 1 экз. | |
| Руководство по эксплуатации. Часть 3. Работа Измерителя трехфазного СА540 под управлением программы «СА540 Завод» | 1 экз. | |
| Измерители трехфазные СА540. Методика поверки | МП 206.1-007-2019 | 1 экз. |
| Паспорт | 1 экз. | |
| Примечание: * - наличие определяется при заказе | ||
осуществляется по документу МП 206.1-007-2019 «Измерители трехфазные СА540. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 августа 2019 г.
Основные средства поверки:
Калибратор переменного тока «Ресурс-К2», регистрационный № 31319-12;
Вольтметр переменного тока ВЗ-60, регистрационный № 9671-84;
Магазин электрического сопротивления Р4830/1, регистрационный № 4614-74;
Магазин электрического сопротивления Р4830/2, регистрационный № 4614-74; Частотомер электронно-счетный ЧЗ-32, регистрационный № 2507-69.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
