| Номер в госреестре | 77209-20 |
| Наименование СИ | Комплекты измерительные |
| Обозначение типа СИ | К505 |
| Изготовитель | Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии» (ООО «ПК «Высоковольтные технологии»), Волгоградская обл., г.о. город-герой Волгоград, г. Волгоград |
| Год регистрации | 2020 |
| Срок свидетельства | 16.01.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты измерительные К505 (далее - комплекты) предназначены для измерений напряжения и силы переменного тока промышленной частоты и активной мощности в однофазных и трёхфазных трёхпроводных и четырёхпроводных цепях переменного тока промышленной частоты при равномерной и неравномерной нагрузках фаз.
Комплекты состоят из единого блока, выполненного в металлическом корпусе с крышкой. С внешней стороны к крышке прикреплена сумка с принадлежностями и документацией. Комплекты представляют собой переносной прибор.
На передней панели комплекта расположены органы коммутации, управления и индикации.
Комплекты позволяют измерять силу тока по фазам непосредственно, с помощью измерительных трансформаторов с номинальным вторичным током 5 А или с помощью клещей
- преобразователей тока с коэффициентом преобразования 10 мВ/А или 1 мВ/А.
Измерение напряжения и силы тока осуществляется с помощью многоканального АЦП, подключенного через делители напряжения и через трансформаторы тока, соответственно, к выводам всех трёх фаз комплекта. Мгновенные выборки напряжения и силы тока по всем фазам происходят одновременно. Измерение активной мощности производится путём суммирования произведений мгновенных значений напряжения и силы тока с учётом их алгебраических знаков. Измеренные значения напряжения, силы тока и активной мощности для всех трёх фаз отображается на жидкокристаллическом дисплее одновременно.
Рабочее положение комплекта - любое.

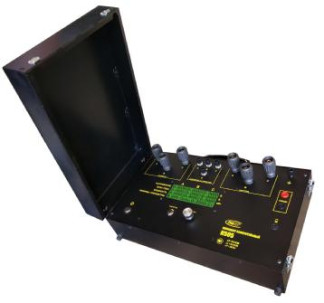

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведены на рисунке 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных измерений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 10B112033CD569AA745D221D242BA067 |
| Номер версии (идентификационный номер) ПО | не ниже 1.00 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения переменного тока промышленной частоты, В | от 3 до 600 |
| Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока промышленной частоты, % | ±(0,5+0,05 (600/u-1))* |
| Диапазон измерений силы переменного тока промышленной частоты, А | от 1 до 100 |
| Пределы допускаемой относительной основной погрешности измерений силы переменного тока промышленной частоты, % - для значений силы тока от 1,0 до 10,0 А - для значений силы тока от 10,01 до 100,0 А | ±(0,5+0,1(10/i-1))** ±(0,5+0,05 (100/i-1))** |
| Диапазон измерений активной мощности, кВт | от 0,1 до 60,0 |
| Пределы допускаемой относительной основной погрешности измерений активной мощности, % | ±(1,0+0,1(60/p-1))*** |
| Нормальные условия применения: »-» о/"ч - температура окружающей среды, С - относительная влажность, % - атмосферное давление, кПа | от +15 до +35 от 10 до 80 от 84 до 106 |
| Примечание: * u - измеренное значение напряжения, В; ** i - измеренное значение силы тока, А; *** p - измеренное значение активной мощности, кВт. |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжения переменного тока, В - частота переменного тока, Гц | 220±22 50 |
| Габаритные размеры средства измерений, мм, не более - высота х ширина х длина | 150 х 250 х 420 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность, % - атмосферное давление, кПа | от -20 до +40 до 80 при +25 °С от 84 до 106 |
| Масса, кг, не более | 3 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 8 7000 |
наносится на переднюю панель комплекта и титульный лист паспорта. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплект измерительный | К505 | 1 шт. |
| Паспорт | ПКАВ.422168.004 ПС | 1 экз. |
| Методика поверки | МП206.1-117-2019 | 1 экз. |
осуществляется по документу МП 206.1-117-2019 «Комплекты измерительные К505. Методика поверки», утвержденному ФГУП «ВНИИМС» 21 октября 2019 г.
Основные средства поверки:
Калибратор универсальный Fluke 9100, регистрационный № 25985-09;
Калибратор переменного тока Ресурс-К2, регистрационный № 31319-12;
Трансформатор тока измерительный лабораторный ТТИ-5000.5, регистрационный № 27007-04;
Амперметр цифровой СА3010/3-000, регистрационный № 27219-04.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4221-004-22378101-2019. Комплекты измерительные К505. Технические условия
| Зарегистрировано поверок | 138 |
| Поверителей | 29 |
| Актуальность данных | 22.11.2024 |
