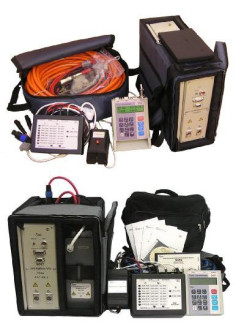

Мосты переменного тока высоковольтные автоматические СА7100, 77211-20

Идентификационные данные (признаки)

Значение

Идентификационные данные ПО

Spk.hex

Версия ПО

не ниже 1.038

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

Диапазон допустимых значений емкости внешнего эталонного конденсатора, пФ

от 10 до 10000

Диапазон возможных значений емкости встроенного эталонного конденсатора (только для модификаций СА7100-2 и СА7100-3), пФ

от 10 до 440

Диапазон допустимых значений силы тока в цепи эталонного конденсатора СО, мкА

от 2 до 10000

Диапазон допустимых значений силы тока в цепи объекта измерений Сх, А

-    без использования расширителя

-    с использованием расширителя диапазона СА7150

от 2-10-6 до 0,5 от 0,03 до 50

Диапазон измерений электрической емкости, пФ

-    без использования расширителя

-    с использованием расширителя диапазона СА7150

от 1 до 106 от 104 до 108

Пределы допускаемой относительной основной погрешности измерений емкости, %

±(0,1+|tg5x|)*

Диапазон измерений тангенса угла потерь

от 1,010-4 до 1,0

Наименование характеристики

Значение

Пределы допускаемой абсолютной основной погрешности измерений тангенса угла потерь при использовании внешнего эталонного конденсатора

-    для поддиапазонов 1-3

-    для поддиапазонов 4-5

-    для поддиапазонов 6-7

±(1,010-4+10-2-^5х|+500 Сх)* ±(2,5'10-4+10-2- ltgSxl+500-Сх) ±(2,5 10-4+10-2 • |tg5x|)

Пределы допускаемой абсолютной основной погрешности измерений тангенса угла потерь при использовании встроенного эталонного конденсатора

-    для поддиапазонов 1-3

-    для поддиапазонов 4-5

-    для поддиапазонов 6-7

±(1,5 10-4+10-2 • ltgSxl+500-Сх)* ±(2,5-10-4+10-2- ltgSxl+500-Сх) ±(2,5 10-4+10-2 • |tg5x|)

Диапазон измерений напряжения переменного тока, В

-    при работе со встроенным эталонным конденсатором

-    при работе с внешним эталонным конденсатором

от Ьмж/(2я^С0) до 10000* от 1шмш/(2рТ-С0) до 1сомах/(2р-ГС0)

Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока, %

±1,5

Диапазон измерений частоты переменного тока, Гц

от 49 до 51

Пределы допускаемой абсолютной основной погрешности измерений частоты переменного тока, Гц

±0,1

Диапазоны измерений сопротивления постоянному току, МОм:

-    на номинальных напряжениях 250 В и 500 В

-    на номинальном напряжении 1000 В

-    на номинальном напряжении 2500 В

от 0,15 до 10000 от 1 до 50000 от 1,5 до 1106

Пределы допускаемой относительной основной погрешности измерений сопротивления постоянному току, %

-    в диапазоне от 150 кОм до 100 ГОм

-    в диапазоне от 100 ГОм до 1ТОм

±2,5

±5

Пределы допускаемого относительного отклонения напряжения от установленного значения при измерении сопротивления с использованием встроенного источника постоянного рабочего напряжения, %

± 2,5

Пределы допускаемой дополнительной погрешности от изменений температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, от пределов основных погрешностей, %

±100

Нормальные условия применения:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 84 до 106

Примечание *:

Сх - измеренное значение емкости, Ф;

tg5x - измеренное значение тангенса угла потерь;

Icomin и IcoMAX - минимальное и максимальное значения силы тока, протекающего через эталонный конденсатор, А;

f - измеренное значение частоты рабочего напряжения, Гц;

С0 - номинальное значение емкости эталонного конденсатора, Ф.

Наименование характеристики

Значение

Напряжение переменного тока, В

от 198 до 242

Частота переменного тока, Гц

50

Габаритные размеры, мм, не более (длина х ширина х высота)

- блока измерительного

415x300x170

- расширителя диапазона СА7150

200x200x130

- блока управления

153x135x27

- устройства зарядного

130x80x80

- источника переменного рабочего напряжения ИПРН

450x380x280

Масса, кг, не более

- блока измерительного модификации СА7100-1

10

- блока измерительного модификации СА7100-2

14

- блока измерительного модификации СА7100-3

16

- расширителя диапазона СА7150

4

- блока управления

0,55

- устройства зарядного

0,5

- источника переменного рабочего напряжения ИПРН

41

Рабочие условия применения

- температура окружающей среды, °С

от -10 до +40

- относительная влажность, %

до 80

- атмосферное давление, кПа

от 84 до 106

Средний срок службы, лет

8

Средняя наработка на отказ, ч

8000

Наименование

Обозначение

Количество

Блок измерительный

БИ

1 шт.

Блок управления

БУ

1 шт.

Зарядное устройство

-

1 шт.

Устройство тестирующее

-

1 шт.

Коммутатор высоковольтный

-

1 шт.

Устройство согласования автоматизированное

-

1 шт.*

Расширитель диапазона

РД

1 шт.*

Блок сопряжения

БС

1 шт.*

Источник переменного рабочего напряжения

ИПРН

1 шт.*

Кабель измерительный

-

7 шт.

Кабель высоковольтный

-

6 шт.

Кабель волоконно-оптический

-

2 шт.

Кабель интерфейсный

-

2 шт.

Кабель питания

-

4 шт.*

Кабель переходной

-

2 шт.

Многозначная коммутируемая мера емкости

МКМЕ

1 шт.

Конденсатор

-

1 шт.*

Наименование

Обозначение

Количество

Программное обеспечение моста (диск инсталляционный)

-

1 шт.

Сумка укладочная

-

3 шт.

Руководство по эксплуатации Часть 1.

-

1 экз.

Руководство по эксплуатации Часть 2.

-

1 экз.

Приложение к Руководству по эксплуатации

-

1 экз.

Руководство по эксплуатации СА7140

-

1 экз.*

Мосты переменного тока высоковольтные автоматические СА7100. Методика поверки

МП 206.1-009-2019

1 экз.

Паспорт

ПС

1 экз.

Комплект крепежных и комплектующих изделий

-

1 шт.*

*- наличие определяется при заказе

-
