| Номер в госреестре | 77218-20 |
| Наименование СИ | Вольтметры |
| Обозначение типа СИ | АКИП-2401, АКИП-2402, АКИП-2404, АКИП-2405 |
| Изготовитель | "Shijiazhuang Suin Instruments CO., LTD.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 16.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Вольтметры АКИП-2401, АКИП-2402, АКИП-2404, АКИП-2405 (далее по тексту -вольтметры) предназначены для измерения напряжения переменного тока.
Принцип действия вольтметров основан на преобразовании измеряемого переменного высокочастотного напряжения в напряжение постоянного тока, которое усиливается в измерительном блоке, а затем выводится на экран в абсолютных или относительных значениях. Управление и контроль над режимами работы вольтметра осуществляет встроенный микроконтроллер. Установка параметров производится с помощью кнопок на лицевой панели.
Конструктивно вольтметры выполнены в виде настольного лабораторного прибора с питанием от сети переменного тока.
На передней панели вольтметров расположены: двухстрочный дисплей, два измерительных входных разъема, кнопка включения питания, кнопки выбора предела измерения, кнопки выбора единиц измерения, кнопки управления режимами измерения и настройками. На задней панели вольтметров расположены разъем пинания от сети переменного тока и интерфейс дистанционного управления.
Вольтметры по умолчанию измеряют среднеквадратическое значение напряжения. Дополнительно, в вольтметрах имеется возможность выбора отображения результата измерения в следующих единицах: Впик-пик (уровень напряжения от пика до пика), дБВ (относительно 1 В), дБм (относительно 1 мВт).
Модификации вольтметров отличаются диапазоном частот измеряемого напряжения.

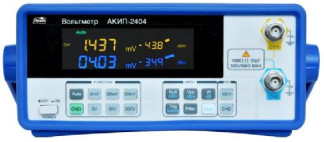

Фотографии общего вида вольтметров и место нанесения знака утверждения типа представлены на рисунках 1 и 2.
Для предотвращения несанкционированного доступа к внутренним частям вольтметров предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Схема пломбировки приведена на рисунках 3 и 4.
| - -V1' | tats о | гз- к |
| бчэ 1 т, " V Jpo-.-1 | | 1БВ | СЧц г |
Рисунок 2 - Общий вид вольтметров АКИП-2404, АКИП-2405 и место нанесения знака
утверждения типа (А)
Программное обеспечение вольтметров установлено на внутренний контроллер и служит для: управления режимами работы, осуществления дистанционного управления и вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Software |
| Номер версии (идентификационный номер ПО) АКИП-2401, АКИП-2402 АКИП-2404, АКИП-2405 | V.100 и выше V2019.1.0 и выше |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Количество измерительных каналов | 2 | |||||
| Диапазон частот, Гц АКИП-2401, АКИП-2404 АКИП-2402 АКИП-2405 | от 5 до 3 106 от 5 до 5 106 от 5 до 6 106 | |||||
| Входное сопротивление/емкость | 10 МОм / 30 пФ | |||||
| Верхние пределы диапазонов измерений напряжения1) (переключаемые или автовыбор) | 3 мВ | 30 мВ | 300 мВ | 3 В | 30 В | 300 В |
| Разрешение, мВ (переключаемое) | 0,001; 0,0001 | 0,01; 0,001 | ^ о 00 | 1; 0,1 | 10 1 | 100 10 |
| Примечания 1) Среднее квадратическое значение. | ||||||
| Наименование характеристики | Значение |
| Верхний предел частоты входного сигнала, Гц для значений измеряемого входного напряжения: не более 7 В св. 7 до 300 В св. 300 В2) | Бв 100 кГц 10 кГц |
| Пределы допускаемой абсолютной погрешности измерений напряжения синусоидального сигнала в диапазоне частот: от 5 до 100 Гц не включ. от 100 Гц до 500 кГц не включ. от 500 кГц до 2 МГц не включ. от 2 до 3 МГц не включ. от 3 до 5 МГц не включ. от 5 до 6 МГц включ. | ±(0,025 Ш+0,008 Шр) ±(0,015их+0,005 ипр) ±(0,02-их+0,01-Шр) ±(0,03-их+0,01-Шр) ±(0,04Ш+0,02Шр) ±(0,05Ш+0,04Шр) |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 80 от 84,0 до 106,7 |
| Примечания 2) Максимально допустимое напряжение на пределе измерения 300 В: 350 В - для АКИП-2401, АКИП-2402, АКИП-2405; 400 В - для АКИП-2404; Бв - значение верхнего предела диапазона частот для модификации вольтметра; Ux - измеряемое значение напряжения, В; Цпр - значение верхнего предела диапазона измерения, В. | |
Таблица 3 - Основные технические характеристики и условия применения
| Наименование характеристики | Значение |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от +5 до +40 |
| - относительная влажность воздуха (при | |
| температуре до +28 °С), %, не более - атмосферное давление, кПа | 90 от 84,0 до 106,7 |
| Масса, кг, не более | |
| АКИП-2401, АКИП-2402 | 3 |
| АКИП-2404, АКИП-2405 | 3,9 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 260x106x375 |
| Питание от сети переменного тока | |
| напряжение, В | 220(±10 %) |
| частота, Гц | 50(±5 %) |
| Потребляемая мощность, В • А, не более | 20 |
наносится на переднюю панель вольтметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность вольтметров
| Наименование и обозначение | Обозначение | Количество, шт. |
| Вольтметр | В зависимости от модификации | 1 |
| Сетевой кабель | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | ПР-30-2019МП | 1 |
осуществляется по документу ПР-30-2019МП «ГСИ. Вольтметры АКИП-2401, АКИП-2402, АКИП-2404, АКИП-2405. Методика поверки», утвержденному АО «ПриСТ» 30 октября 2019 г.
Основные средства поверки:
- калибратор переменного напряжения В1-29 (регистрационный номер в Федеральном информационном фонде (регистрационный №) 11029-92, 2 разряд по ГПС согласно Приказа Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053);
- калибратор многофункциональный Fluke 5522A (регистрационный № 70345-18, 2 разряд по ГПС согласно Приказа Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053).
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053
Техническая документация изготовителя
| Зарегистрировано поверок | 527 |
| Поверителей | 36 |
| Актуальность данных | 21.11.2024 |
