| Номер в госреестре | 77232-20 |
| Наименование СИ | Система автоматизированная измерительная |
| Обозначение типа СИ | ЦБВ |
| Изготовитель | ООО "VXI-Системы", г.Москва |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная измерительная ЦБВ (далее по тексту - система) предназначена для измерений напряжения постоянного и переменного тока и воспроизведений напряжения постоянного тока.
Система выполнена по модульному принципу на основе стандарта VXI и представляют собой набор функциональных модулей (мезонинов), размещенных в базовом блоке, объединенных в зависимости от функционального назначения в измерительные каналы (далее по тексту - ИК) или каналы воспроизведений, управляемые от персональной электронной вычислительной машины (далее по тексту - ПЭВМ). Принцип действия ИК основан на аналогоцифровом преобразовании измеряемой по двухпроводным, изолированным друг от друга каналам величины входных аналоговых сигналов напряжения постоянного и переменного тока в двоичный цифровой код, доступный для чтения программой пользователя. Принцип действия каналов воспроизведений напряжения постоянного тока основан на воспроизведении программно заданных значений напряжения постоянного тока путем цифро-аналогового преобразования, усилении (ослаблении) и согласовании выходного сигнала.
Конструктивно система представляет собой стойку СЭ194 ПКГН.411187.001, с установленным в нее блоком БЭ277. Для удобства работы измерительные выходы блока БЭ277 выведены на коммутационную панель КП-ЦБВ. Стойка СЭ194 ПКГН.411187.001 управляется при помощи ПЭВМ на операционной системе Windows.
Блок БЭ277 представляет собой крейт с установленными в него носителями мезонинов НМ-М, в которые установлены МН8ИП (мезонин), МФСК-24Э (мезонин) и МГВ2 (мезонин).

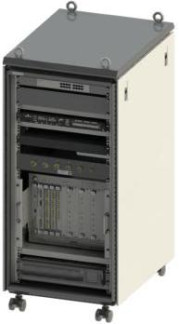

Общий вид системы автоматизированной измерительной ЦБВ и схема пломбирования от несанкционированного доступа представлены на рисунках 1 и 2.
Система работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня;
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций PovCalc.dll.
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PovCalc.dll |
| Номер версии ПО (идентификационный код) | не ниже 1.0 |
| Цифровой идентификатор ПО | 957294D4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения переменного тока синусоидальной формы с частотой 400 Гц, В | от 0 до 5 |
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В | ±0,1 |
| Номинальные значения напряжения постоянного тока, В | 5; +15; -15 |
| Пределы допускаемой абсолютной погрешности измерений номинального значения напряжения постоянного тока, В | ±0,1 |
| Диапазон воспроизведений напряжения постоянного тока, В | от 0 до 7 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В | ±0,001 |
| Диапазон воспроизведений напряжения постоянного тока («Цпит»), В | от 22 до 29 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока («Цпит»), В | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Потребляемая мощность, В • А, не более | 3000 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 800 х 600 х 1400 |
| Масса, кг, не более | 250 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность при температуре +25 °C, %, не более - атмосферное давление, кПа | от +10 до +35 85 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система автоматизированная измерительная ЦБВ заводской номер 1904001 | - | 1 шт.* |
| Комплект ЗИП-О | ПКГН.411973.001 | 1 шт. |
| Руководство по эксплуатации | ПКГН.411713.001РЭ Э | 1 экз. |
| Формуляр | ПКГН.411713.001Ф0 Э | 1 экз. |
| Программное обеспечение на CD (компакт-дисках) | - | 1 шт. |
| * - В соответствии с заказом. | ||
осуществляется по приложению Г «Методика поверки» документа ПКГН.411713.001РЭ Э «Система автоматизированная измерительная ЦБВ. Руководство по эксплуатации», утвержденному ООО «ИЦРМ» 13 ноября 2019 г.
Основные средства поверки:
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт в виде наклейки или оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно- измерительной аппаратуры (магистраль VXI) общие технические требования
ПКГН.411713.001ТУ Системы автоматизированные измерительные ЦБВ. Технические условия
