Меры сопротивлений петли короткого замыкания многозначные ММС-01, ММС-1 (далее по тексту - меры) предназначены для воспроизведения электрического сопротивления петли короткого замыкания электросетей переменного тока с напряжением 220/380 В частотой 50 Гц.
| Номер в госреестре | 77238-20 |
| Наименование СИ | Меры сопротивлений петли короткого замыкания многозначные |
| Обозначение типа СИ | ММС-01, ММС-1 |
| Изготовитель | Общество с ограниченной ответственностью «СОНЭЛ» (ООО «СОНЭЛ»), Московская обл., дер. Григорчиково |
| Год регистрации | 2020 |
| Срок свидетельства | 16.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры сопротивлений петли короткого замыкания многозначные ММС-01, ММС-1 (далее по тексту - меры) предназначены для воспроизведения электрического сопротивления петли короткого замыкания электросетей переменного тока с напряжением 220/380 В частотой 50 Гц.
Принцип действия мер заключается в воспроизведении значения электрического сопротивления с помощью резистивных элементов.
Меры представляют собой настольные лабораторные приборы, состоящие из: 4-х декад резисторов для ММС-01; 5-ти декад резисторов для ММС-1, соединяемых последовательно через поворотные переключатели ступеней декад. Резисторы изготовлены из манганиновой проволоки, которая бифилярно намотана на керамических каркасах. Резисторы мер образуют сочетания, которые позволяют получить ряд значений сопротивления: от 0,01 Ом до 111,1 Ом для ММС-01; от 0,1 Ом до 4111 Ом для ММС-1.
На лицевой панели мер расположены рукояти поворотных переключателей декад; разъемы для подключения к измерительной схеме, в том числе, разъем защитного заземления. На боковой панели установлены два вентилятора воздушного охлаждения резисторов; тумблер и разъем сетевого питания системы охлаждения.
Меры выпускаются в модификациях ММС-01 и ММС-1, отличающихся количеством декад резисторов и соответственно номинальными значениями воспроизводимого сопротивления.

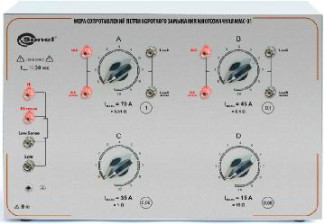

Общий вид мер, место нанесения знака поверки, место пломбирования от несанкционированного доступа, представлены на рисунке 1 для модификации ММС-01 и на рисунке 2 для модификации ММС-1.
Место
пломбирования
отсутствует.
Основные метрологические и технические характеристики мер приведены в таблицах 1 - 3.
|
Таблица 1 |
- Метрологические характеристики мер модификации ММС-01 |
||
|
Наимено вание декады мер |
Номинальные значения воспроизводимого электрического сопротивления R, Ом |
Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления AR, Ом |
Максимальное значение силы импульсного тока при кратковременном (30 - 40 мс) пропускании, А |
|
I (А) |
0,01/0,02/0,03/0,04/0,05/0,06/0,07/0,08/0,09/0,1 |
±0,01-R |
70 |
|
II (В) |
0,1/0,2/0,3/0,4/0,5/0,6/0,7/0,8/0,9/1,0 |
±0,001-R |
45 |
|
III (С) |
1/2/3/4/5/6/7/8/9/10 |
±0,0005-R |
35 |
|
IV (D) |
10/20/30/40/50/60/70/80/90/100 |
±0,0005-R |
15 |
|
Наименование декады мер |
Номинальные значения воспроизводимого электрического сопротивления R, Ом |
Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления AR, Ом |
Максимальное значение силы импульсного тока при кратковременном (30 - 40 мс) пропускании, А |
|
I (А) |
0,1/0,2/0,3/0,4/0,5/0,6/0,7/0,8/0,9/1,0 |
±0,001-R |
45 |
|
II (В) |
1/2/3/4/5/6/7/8/9/10 |
±0,0005-R |
35 |
|
III (С) |
10/20/30/40/50/60/70/80/90/100 |
±0,0005-R |
15 |
|
IV (D) |
100/200/300/400/500/600/700/800/900/1000 |
±0,0005-R |
2 |
|
V (Е) |
1000/2000/3000 |
±0,0005-R |
0,3 |
|
Таблица 3 - Основные технические характеристики мер модификаций ММ |
[С-01, ММС-1 |
|
Наименование характеристики |
Значение |
|
Среднее значение начального сопротивления R0, мОм, не более: для ММС-01 (отдельные разъемы декады A, B); для ММС-01, ММС-1 (общие разъемы). |
6 10 |
|
Вариация начального сопротивления AR0, мОм, не более |
2 |
|
Нестабильность 5н, %, не более: для ММС-01, декада I (А); для ММС-01, декада II (B); для ММС-01, декады III (C) - IV (D); для ММС-1, декада I (А); для ММС-1, декады II (B) - V (E). |
1 0,1 0,05 1 0,05 |
|
Напряжение питания переменного тока частотой 50/60 Гц, В |
от 100 до 240 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
500x340x170 |
|
Масса, кг, не более |
12 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от +10 до +30 от 25 до 80 от 84 до 106,7 |
|
Средняя наработка на отказ, ч |
5000 |
|
Средний срок службы, лет |
15 |
Знак утверждения типананосится на лицевую панель мер методом трафаретной печати и |
на титульный лист |
руководства по эксплуатации и паспорта типографским способом.
Комплектность магазинов представлена в таблице 4.
Таблица 4 - Комплектность магазинов
|
Наименование |
Обозначение |
Количество |
|
Мера сопротивлений петли короткого замыкания многозначная ММС-01 (ММС-1) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
ММС-1-19 МП |
1 экз. |
|
Свидетельство о первичной поверке |
- |
1 экз. |
осуществляется по документу ММС-1-19 МП «Меры сопротивлений петли короткого замыкания многозначные ММС-01, ММС-1. Методика поверки», утвержденному ООО «ИЦРМ» 26.07.2019 г.
Основное средство поверки:
- мультиметр цифровой прецизионный 8508A (регистрационный номер в Федеральном информационном фонде 25984-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых магазинов с требуемой точностью.
Знак поверки наносится на корпус магазинов и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
Приказ Росстандарта от 15.02.16 №146 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»
СНБА.411640.001ТУ Меры сопротивлений петли короткого замыкания многозначные ММС-01, ММС-1. Технические условия
| Зарегистрировано поверок | 80 |
| Поверителей | 12 |
| Актуальность данных | 06.12.2024 |
