| Номер в госреестре | 77240-20 |
| Наименование СИ | Профилографы течений доплеровские |
| Обозначение типа СИ | FlowTracker2 |
| Изготовитель | Компания "SonTek/Xylem Inc.", США |
| Год регистрации | 2020 |
| Срок свидетельства | 30.01.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Профилографы течений доплеровские FlowTracker2 (далее - профилографы) предназначены для измерений скорости водного потока.
Принцип действия профилографов основан на явлении доплеровского сдвига частоты отраженного акустического сигнала, распространяющегося в жидкости, движущейся относительно излучающего источника.
Профилографы представляют собой конструкцию из дисплейного модуля и датчика. Дисплейный модуль представляет собой ЖК-экран и клавиатуру, заключенные в герметичный корпус. Датчик представляет собой устройство передачи и приёма акустических сигналов для измерения скорости при помощи чувствительных элементов - гидрофонов. Датчик при помощи кабеля с водонепроницаемым разъемом подключается к дисплейному модулю.
В процессе измерений гидрофоны излучают акустические импульсы. Излученный сигнал отражается от взвешенных в воде движущихся частиц и возвращается обратно. Полученный сигнал (сдвиг частоты) передается в дисплейный модуль, где встроенным программным обеспечением по алгоритмам изготовителя, обрабатывается и пересчитывается в значение скорости водного потока. Полученные значения отображаются на дисплее и архивируются во внутреннюю память профилографа.

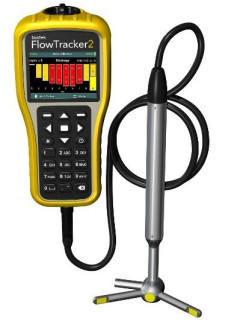

Общий вид профилографа приведен на рисунке 1.
Пломбирование профилографа не предусмотрено.
Профилографы имеют встроенное ПО SonTek.FlowTracker. Встроенное ПО SonTek.FlowTracker установлено в микропроцессор дисплейного модуля и отвечает за прием, обработку, отображение и архивирование результатов измерений.
Уровень защиты ПО профилографов от непреднамеренных и преднамеренных измерений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) ПО профилографов приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки)
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | SonTek.FlowTracker.exe |
| Номер версии (идентификационный номер) ПО | V0.14.7 и выше |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости водного потока, м/с | от 0,05 до 4 |
| Пределы допускаемой абсолютной погрешности измерений скорости водного потока, м/с | ±(0,0025+0,01 V) * |
| * V - измеренное значение скорости водного потока, м/с | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Габаритные размеры, | Датчик | Дисплейный модуль |
| мм, не более: | ||
| -высота; | 23 | 237 |
| 133 | 104 | |
| 61 | 64 | |
| -ширина | ||
| Масса, кг, не более: | ||
| - дисплейный модуль; | 0,75 | |
| - датчик | 0,90 | |
| Интерфейс передачи данных | RS232 | |
| Параметры электрического питания: | ||
| - напряжение постоянного тока, В | 10±2 | |
| Потребляемая электрическая мощность, В • А, | 1 | |
| не более | ||
| Условия эксплуатации: | ||
| - температура измеряемой среды, °С | от -5 до +60 | |
| - температура окружающей среды, °С | от -20 до +60 | |
| Средний срок службы, лет | 10 | |
| Средняя наработка на отказ, ч | 20000 | |
наносится типографским способом на титульный лист формуляра.
Таблица 4 Комплектность профилографа FlowTracker2
| Наименование | Обозначение | Кол-во |
| Профилограф | FlowTracker2 | 1 шт. |
| Формуляр | - | 1 экз. |
| Методика поверки | МП 2540-0050-2019 | 1 экз. |
осуществляется по документу МП 2540-0050-2019 «ГСИ. Профилографы течений доплеровские FlowTracker2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 26 июня 2019 г.
Основные средства поверки:
Государственный первичный специальный эталон единицы скорости водного потока ГЭТ-137-83.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.486-83 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости водного потока в диапазоне 0,005 - 25 м/с;
Приказ Министерства природных ресурсов и экологии № 436 от 19 октября 2015 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Техническая документация компании «SonTek/Xylem Inc.», США.
