| Номер в госреестре | 77246-20 |
| Наименование СИ | Системы автоматизированные измерительные |
| Обозначение типа СИ | АРМ-В |
| Изготовитель | ООО Фирма "Информтест", г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 30.01.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные измерительные АРМ-В (далее по тексту - системы) предназначены для измерений мгновенных значений напряжения постоянного тока, временных интервалов, силы постоянного тока и частоты постоянного тока, сопротивления электрическому току и воспроизведения силы постоянного тока, напряжения постоянного тока.
Принцип действия систем основан на аналого-цифровом преобразовании измеряемой по двухпроводным, изолированным друг от друга каналам величины входных аналоговых сигналов напряжения постоянного тока в двоичный цифровой код, доступный для чтения программой пользователя.
Системы выполнены по модульному принципу на основе стандарта VXI и представляют собой набор функциональных модулей (мезонинов), размещенных в базовом блоке, объединенных в зависимости от функционального назначения в измерительные каналы (далее по тексту - ИК), управляемые от персональной электронной вычислительной машины (далее по тексту - ПЭВМ).
Конструктивно системы представляют собой стойку СЭ186, с установленными в нее источником питания переменного тока АКИП 1202/3, блоком БЭ266 и источником питания ИП-400. Для удобства работы измерительные выходы блока БЭ266 и источников питания выведены на коммутационную панель КП-АРМ-В. Стойка СЭ186 управляется при помощи ПЭВМ на операционной системе Astra Linux 1.6.
Блок БЭ266 представляет собой крейт с установленными в него носителями мезонинов НМ-М, в которые установлены МОСЦ6 (мезонин) и МЦММ1(мезонин).

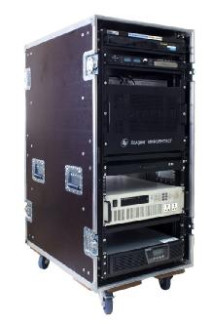

Общий вид систем представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Системы работают под управлением программного обеспечения (ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня;
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций povcalc.so.
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | povcalc.so |
| Номер версии ПО (идентификационный код) | не ниже 1.0 |
| Цифровой идентификатор ПО | C1A1EA70 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений мгновенных значений напряжения постоянного тока, В | от -0,25 до +0,25 от -0,5 до +0,5 от -1 до +1 от -2,5 до +2,5 от -5 до +5 от -10 до +10 от -20 до +20 от -50 до +50 |
| Пределы допускаемой приведенной к верхней границе диапазона измерений погрешности измерений мгновенных значений напряжения постоянного тока, % | ±1,5 |
| Диапазон измерений интервалов времени, с | от 2,048 10-7 до 1073,742 |
| Пределы допускаемой абсолютной погрешности измерения интервалов времени, с | ±[2,5 10-6 Tx + 210-9] |
| Диапазон измерений напряжения постоянного тока, В | от -350 до +350 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±1,5 |
| Диапазон измерений силы постоянного тока, А | от 0,01 до 3 |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока, % | ±2,5 |
| Диапазон измерений сопротивления постоянному току по двухпроводной и четырёхпроводной схемам измерений, Ом | от 100 до 1108 |
| Пределы допускаемой относительной погрешности измерений сопротивления постоянному току, % | ±2,5 |
| Диапазон измерений частоты переменного тока, Гц | от 3 до 5000 |
| Пределы допускаемой относительной погрешности измерений частоты переменного тока, % | ±2,5 |
| Диапазон воспроизведений напряжения постоянного тока, В | от 0,1 до 40 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В | ±0,1 |
| Диапазон воспроизведений силы постоянного тока, А | от 0,1 до 4 |
| Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А | ±0,1 |
| где Тх - измеряемый интервал времени | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±11 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, В • А, не более | 3000 |
| Габаритные размеры системы, мм, не более | |
| - высота | 1391 |
| - ширина | 600 |
| - длина | 1061 |
| Масса, кг, не более | 150 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +25 °C, %, не более - атмосферное давление, кПа | от +5 до +40 до 80 от 84,0 до 106,7 |
| Средняя наработка на отказ, не менее, ч | 2000 |
| Средний срок службы, не менее, лет | 15 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система автоматизированная измерительная АРМ-В | - | 1 шт.* |
| Комплект ЗИП-О | ФТКС.305656.275 | 1 шт. |
| Руководство по эксплуатации | ФТКС.411713.279РЭ | 1 экз. |
| Формуляр | ФТКС.411713.279ФО | 1 экз. |
| Программное обеспечение на CD (компакт-дисках) | - | 1 шт. |
| * - в соответствии с заказом. | ||
осуществляется по разделу 13 «Поверка» документа ФТКС.411713.279РЭ «Система автоматизированная измерительная АРМ-В. Руководство по эксплуатации», утвержденному ООО «ИЦРМ» и ФГУП «ВНИИФТРИ» 30.10.2019 года.
Основные средства поверки:
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- установка измерительная К2С-62 (регистрационный номер в Федеральном информационном фонде 12915-91);
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
- магазин электрического сопротивления Р4834 (регистрационный номер в Федеральном информационном фонде 11326-90);
- магазин сопротивления Р40108 (регистрационный номер в Федеральном информационном фонде 9381-83);
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
- нагрузки электронные программируемые серии АТН (регистрационный номер в Федеральном информационном фонде 50595-12);
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде 41567-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт в виде наклейки или оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно- измерительной аппаратуры (магистраль VXI) общие технические требования
ФТКС.411713.279ТУ Системы автоматизированные измерительные АРМ-В. Технические условия
| Зарегистрировано поверок | 18 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
