| Номер в госреестре | 77252-20 |
| Наименование СИ | Автоматизированный измерительно-вычислительный комплекс для измерений радиотехнических характеристик полезной нагрузки автономно и в составе космических аппаратов |
| Обозначение типа СИ | ТМСА 049. 050. 00Д |
| Изготовитель | ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоматизированный измерительно-вычислительный комплекс для измерений радиотехнических характеристик полезной нагрузки автономно и в составе космических аппаратов ТМСА 049. 050. 00Д (далее - комплекс) предназначен для измерений радиотехнических характеристик полезной нагрузки космических аппаратов в диапазоне частот от 1,0 до 46,0 ГГц.
Принцип действия комплекса основан на измерении мощности и/или коэффициента передачи при испытаниях полезной нагрузки (приемных и передающих устройств) космических аппаратов.
Испытания полезной нагрузки проводятся в условиях свободного пространства с использованием двухзеркального компенсированного радиоколлиматора. Радиоколлиматор в ограниченной зоне обеспечивает условия распространения электромагнитного поля, соответствующие расположению испытываемого изделия в «дальней зоне» излучения. Система зеркал совместно с установленным в её фокусе облучателем радиоколлиматора, создаёт в рабочей зоне электромагнитное поле с равномерными амплитудным и фазовым распределениями. Рабочая зона представляет собой цилиндр, образующая которого перпендикулярна плоскости фазового фронта электромагнитного поля радиоколлиматора. Испытываемое изделие устанавливается в рабочей зоне на опорно-поворотное устройство (ОПУ). Радиоколлиматор, являющийся электродинамически взаимной системой, обеспечивает измерения радиотехнических характеристик испытываемого изделия в режимах излучения и приёма электромагнитных волн. Рабочий диапазон частот комплекса перекрывается путём использования комплекта рупорных облучателей.
Комплекс позволяет определять следующие характеристики полезной нагрузки:
- эквивалентная изотропная излучаемая мощность (ЭИИМ);
- плотность потока энергии (И! 13);
- шумовая добротность (G/T);
- амплитудно-частотная характеристика (АЧХ);
- групповое время запаздывания (ГВЗ) и неравномерность ГВЗ.
Автоматизированный измерительно-вычислительный комплекс для измерений радиотехнических характеристик полезной нагрузки автономно и в составе космических аппаратов ТМСА 049. 050. 00Д состоит из следующих элементов:
- радиобезэховой экранированной камеры ТМ ЭК 42.0х28.3х18.0, предназначенной для обеспечения условий свободного пространства и радиоэкранирования внутреннего пространства;
- двухзеркального компенсированного радиоколлиматора ТМК 0914001 с рабочей зоной 08^12 м в комплекте с пьедесталами, предназначенного для создания равномерного амплитудного и фазового распределений электромагнитного поля в рабочей зоне;
- комплекта облучателей и позиционеров для облучателей и для измеряемого объекта в коллиматорном режиме (опорно-поворотное устройство) ТМП 0515002;
- блока испытаний полезной нагрузки Astrium PTU 4004, состоящего из двух физических блоков, первый (PTU-T) - для тракта передачи, второй (PTU-R) - для тракта приема, используется для переключения и маршрутизации трактов и позволяет выполнять калибровку для каждого тракта только один раз;
- генератора сигналов Keysight MXG 5183В для обеспечения несущего сигнала на линии передачи;
- анализатора сигналов N9030A для измерения спектра сигнала передающего канала транспондера (приемо-передатчика) космического аппарата;
- ваттметра N1914 EPM с преобразователями 8487A и 8487D, требуется для всех испытаний, во время которых измеряются уровни мощности (ЭИИМ, ППЭ, G/T);
- векторного анализатора цепей N5224A, который используется для измерения коэффициента передачи, группового времени запаздывания и амплитудно-частотной характеристики;
- электронного модуля калибровки ECAL N4692A, который используется для калибровки S-параметров векторного анализатора цепей N5224A;
- широкодиапазонного генератора комбинационных частот U9391F для формирования опорной фазы, используемого при измерениях ГВЗ;
- автоматизированного рабочего места оператора из состава ТМ РО АРМ 0616003, предназначенного для управления составными частями комплекса, обработки, визуализации и хранения результатов измерений;
- тали электрической цепной LK-DAM-10W, предназначенной для обеспечения установки и снятия крупногабаритных объектов;
- программно-алгоритмического обеспечения AAMS.

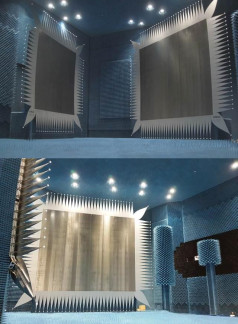

Общий вид составных частей комплекса приведен на рисунках 1 - 18.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунках 8 и 9.
Облучатель № 1 (LL-Band)
Облучатель № 2 (L-Band)
Облучатель № 3 (LS-Band)
Облучатель № 11 (Q-Band)
СГГГ'(t ГР в(Т<Г в
СЗРС'- FOrBtiliTPPIT trcjeiriT^BP'fT^aoe Г'Г г- , •—••
{Vi
Рисунок 13 - Общий вид электронного модуля калибровки ECAL N4692A
in
• »
Рисунок 14 - Общий вид широкодиапазонного генератора комбинационного частот U9391F
Программное обеспечение (ПО) комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений;
- представление результатов измерений в виде таблиц, графиков и диаграмм;
- хранение результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | AAMS.exe | MeasurementCenter.exe | ProviLab.exe |
| Номер версии (идентификационный номер) ПО | 4.2.5.0 | 1.0 | 0.12.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 317D559D1C2278 063B754B38F9BE EB09 | 4537510F953EADB3E4 7F5F3250BC08A6 | C20B9581F2A3D14F8 FB1D18F144C9CFA |
Метрологические характеристики представлены в таблице 2. Основные технические характеристики представлены в таблице 3.
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Диапазон рабочих частот, ГГц: облучатель 1 (LL-Band) облучатель 2 (L-Band) облучатель 3 (LS-Band) облучатель 4 (US-Band) облучатель 5 (C-Band) облучатель 6 (J-Band) облучатель 7 (X-Band) облучатель 8 (Ku-Band) облучатель 9 (K-Band) облучатель 10 (Ka-Band) облучатель 11 (Q-Band) | от 1,0 до 1,47 включ. от 1,47 до 2,15 включ. от 2,15 до 3,0 включ. от 3,0 до 4,2 включ. от 4,2 до 5,5 включ. от 5,5 до 8,2 включ. от 8,2 до 12,2 включ. от 12,2 до 18,0 включ. от 18,0 до 26,7 включ. от 26,7 до 40,0 включ. от 40,0 до 46,0 включ. | |||
| Пределы допускаемой погрешности измерений эквивалентной изотропно излучаемой | ||||
| мощности (ЭИИМ)1) | ||||
| Пределы | ||||
| Размер апертуры (диаметр), м | Пределы допускаемой | допускаемой | ||
| Диапазон частот, ГГц | погрешности коэффициента усиления облучателя, дБ | погрешности измерений | ||
| ЭИИМ, дБ | ||||
| ±0,2 | ±0,8 | |||
| ±0,3 | ±0,8 | |||
| до 2 включ. | ±0,4 ±0,6 | ±0,8 ±0,9 | ||
| от 1,0 до 1,47 включ. | ±0,8 | ±1,1 | ||
| (облучатель 1) | ±0,2 ±0,3 | ±0,8 ±0,8 | ||
| св. 2 до 5 включ. | ±0,4 ±0,6 ±0,8 | ±0,9 ±1,0 ±1,1 | ||
| ±0,2 | ±1,0 | ||
| ±0,3 | ±1,0 | ||
| св. 5 до 8 включ. | ±0,4 ±0,6 ±0,8 | ±1,1 ±1,1 ±1,2 | |
| ±0,2 | ±0,8 | ||
| ±0,3 | ±0,8 | ||
| до 2 включ. | ±0,4 ±0,6 | ±0,8 ±0,9 | |
| от 1,47 до 3,0 включ. | ±0,8 | ±1,1 | |
| (облучатели 2 и 3) | ±0,2 ±0,3 | ±0,8 ±0,8 | |
| св. 2 до 8 включ. | ±0,4 ±0,6 ±0,8 | ±0,9 ±1,0 ±1,1 | |
| ±0,2 | ±0,7 | ||
| ±0,3 | ±0,8 | ||
| до 2 включ. | ±0,4 ±0,6 | ±0,8 ±0,9 | |
| от 3,0 до 26,7 включ. | ±0,8 | ±1,1 | |
| (облучатели 4-9) | ±0,2 ±0,3 | ±0,7 ±0,8 | |
| св. 2 до 8 включ. | ±0,4 ±0,6 ±0,8 | ±0,8 ±0,9 ±1,1 | |
| ±0,2 | ±0,8 | ||
| ±0,3 | ±0,8 | ||
| до 5 включ. | ±0,4 ±0,6 | ±0,8 ±1,0 | |
| от 26,7 до 46,0 включ. | ±0,8 | ±1,1 | |
| (облучатели 10 и 11) | ±0,2 ±0,3 | ±0,8 ±0,8 | |
| св. 5 до 8 включ. | ±0,4 ±0,6 ±0,8 | ±0,9 ±1,0 ±1,1 | |
| Пределы допускаемой погрешности измерений амплитудно-частотной характеристики | |||
| (АЧХ)2): | |||
| Пределы | |||
| Размер апертуры (диаметр), м | Пределы допускаемой | допускаемой | |
| Диапазон частот, ГГц | погрешности коэффициента усиления облучателей, дБ | погрешности измерений АЧХ, дБ | |
| ±0,2 | ±0,7 | ||
| ±0,3 | ±0,8 | ||
| от 1,0 до 1,47 включ. | до 2 включ. | ±0,4 ±0,6 ±0,8 | ±0,8 ±1,0 ±1,3 |
| (облучатель 1) | |||
| св. 2 до 5 включ. | ±0,2 | ±0,8 | |
| ±0,3 | ±0,9 | ||
| ±0,4 ±0,6 ±0,8 | ±0,9 ±1,1 ±1,3 | ||
| св. 5 до 8 включ. | ±0,2 ±0,3 ±0,4 ±0,6 ±0,8 | ±1,2 ±1,2 ±1,2 ±1,4 ±1,5 | |
| ±0,2 | ±0,7 | ||
| ±0,3 | ±0,8 | ||
| до 2 включ. | ±0,4 | ±0,8 | |
| ±0,6 | ±1,0 | ||
| от 1,47 до 3,0 включ. | ±0,8 | ±1,3 | |
| (облучатели 2 и 3) | ±0,2 | ±0,8 | |
| ±0,3 | ±0,8 | ||
| св. 2 до 8 включ. | ±0,4 | ±0,9 | |
| ±0,6 | ±1,1 | ||
| ±0,8 | ±1,3 | ||
| ±0,2 | ±0,6 | ||
| ±0,3 | ±0,7 | ||
| до 2 включ. | ±0,4 | ±0,8 | |
| ±0,6 | ±1,0 | ||
| от 3,0 до 26,7 включ. | ±0,8 | ±1,2 | |
| (облучатели 4-9) | ±0,2 | ±0,6 | |
| ±0,3 | ±0,7 | ||
| св. 2 до 8 включ. | ±0,4 | ±0,8 | |
| ±0,6 | ±1,0 | ||
| ±0,8 | ±1,2 | ||
| ±0,2 | ±0,7 | ||
| ±0,3 | ±0,8 | ||
| до 5 включ. | ±0,4 | ±0,8 | |
| ±0,6 | ±1,0 | ||
| от 26,7 до 46,0 включ. | ±0,8 | ±1,3 | |
| (облучатели 10 и 11) | ±0,2 | ±0,8 | |
| ±0,3 | ±0,8 | ||
| св. 5 до 8 включ. | ±0,4 | ±0,9 | |
| ±0,6 | ±1,1 | ||
| ±0,8 | ±1,3 | ||
| Пределы допускаемой погрешности измерений шумовой добротности (G/T)3): | |||
| Пределы допускаемой | Пределы | ||
| Диапазон частот, ГГц | ы р ту р е п а р е м аз Р | погрешности коэффициента | допускаемой |
| (диаметр), м | усиления облучателей, дБ | погрешности /° /Т у | |
| измерений G/1, дБ | |||
| ±0,2 | ±0,8 | ||
| ±0,3 | ±0,9 | ||
| до 2 включ. | ±0,4 | ±0,9 | |
| ч. ю л к в ,47 о д ,0 т о | 1 Л (L | -1-1 1 | |
| (облучатель 1) | ±0,6 ±0,8 | ±1,1 ±1,3 | |
| /~% / TT/~V Ч П Т ТТ т /~\ т т | ±0,2 | ±0,9 | |
| GB. Z ДО Э ВКЛЮЧ. | ±0,3 | ±1,0 | |
| ±0,4 ±0,6 ±0,8 | ±1,0 ±1,2 ±1,4 | ||
| св. 5 до 8 включ. | ±0,2 ±0,3 ±0,4 ±0,6 ±0,8 | ±1,2 ±1,3 ±1,3 ±1,4 ±1,6 | |
| ±0,2 | ±0,8 | ||
| ±0,3 | ±0,9 | ||
| до 2 включ. | ±0,4 | ±0,9 | |
| ±0,6 | ±1,1 | ||
| от 1,47 до 3,0 включ. | ±0,8 | ±1,3 | |
| (облучатели 2 и 3) | ±0,2 | ±0,9 | |
| ±0,3 | ±0,9 | ||
| св. 2 до 8 включ. | ±0,4 | ±1,0 | |
| ±0,6 | ±1,2 | ||
| ±0,8 | ±1,3 | ||
| ±0,2 | ±0,8 | ||
| ±0,3 | ±0,8 | ||
| до 2 включ. | ±0,4 | ±0,9 | |
| ±0,6 | ±1,1 | ||
| от 3,0 до 26,7 включ. | ±0,8 | ±1,3 | |
| (облучатели 4-9) | ±0,2 | ±0,8 | |
| ±0,3 | ±0,8 | ||
| св. 2 до 8 включ. | ±0,4 | ±0,9 | |
| ±0,6 | ±1,1 | ||
| ±0,8 | ±1,3 | ||
| ±0,2 | ±0,8 | ||
| ±0,3 | ±0,9 | ||
| до 5 включ. | ±0,4 | ±0,9 | |
| ±0,6 | ±1,1 | ||
| от 26,7 до 46,0 включ. | ±0,8 | ±1,3 | |
| (облучатели 10 и 11) | ±0,2 | ±0,9 | |
| ±0,3 | ±0,9 | ||
| св. 5 до 8 включ. | ±0,4 | ±1,0 | |
| ±0,6 | ±1,2 | ||
| ±0,8 | ±1,3 | ||
| Пределы допускаемой погрешности измерений плотности потока энергии (ППЭ)4): | |||
| Диапазон частот, ГГц | Размер апертуры (диаметр), м | Пределы допускаемой погрешности коэффициента усиления облучателя, дБ | Пределы допускаемой погрешности измерений 11113, дБ |
| от 1,0 до 1,47 включ. (облучатель 1) | до 2 включ. | ±0,2 ±0,3 ±0,4 ±0,6 ±0,8 | ±0,8 ±0,8 ±0,8 ±0,9 ±1,1 |
| св. 2 до 5 включ. | ±0,2 ±0,3 ±0,4 ±0,6 ±0,8 | ±0,8 ±0,8 ±0,9 ±1,0 ±1,1 | |
| св. 5 до 8 включ. | ±0,2 ±0,3 ±0,4 ±0,6 ±0,8 | ±1,0 ±1,0 ±1,1 ±1,1 ±1,2 | |
| ±0,2 | ±0,8 | ||
| ±0,3 | ±0,8 | ||
| до 2 включ. | ±0,4 | ±0,8 | |
| ±0,6 | ±0,9 | ||
| от 1,47 до 3,0 включ. | ±0,8 | ±1,1 | |
| (облучатели 2 и 3) | ±0,2 | ±0,8 | |
| ±0,3 | ±0,8 | ||
| св. 2 до 8 включ. | ±0,4 | ±0,9 | |
| ±0,6 | ±1,0 | ||
| ±0,8 | ±1,1 | ||
| ±0,2 | ±0,7 | ||
| ±0,3 | ±0,8 | ||
| до 2 включ. | ±0,4 | ±0,8 | |
| ±0,6 | ±0,9 | ||
| от 3,0 до 26,7 включ. | ±0,8 | ±1,1 | |
| (облучатели 4-9) | ±0,2 | ±0,7 | |
| ±0,3 | ±0,8 | ||
| св. 2 до 8 включ. | ±0,4 | ±0,8 | |
| ±0,6 | ±0,9 | ||
| ±0,8 | ±1,1 | ||
| ±0,2 | ±0,8 | ||
| ±0,3 | ±0,8 | ||
| до 5 включ. | ±0,4 | ±0,8 | |
| ±0,6 | ±1,0 | ||
| от 26,7 до 46,0 включ. | ±0,8 | ±1,1 | |
| (облучатели 10 и 11) | ±0,2 | ±0,8 | |
| ±0,3 | ±0,8 | ||
| св. 5 до 8 включ. | ±0,4 | ±0,9 | |
| ±0,6 | ±1,0 | ||
| ±0,8 | ±1,1 | ||
| Пределы допускаемой погрешности измерений группового времени запаздывания (ГВЗ) и неравномерности ГВЗ2): | |||
| Диапазон частот, ГГц | Размер апертуры (диаметр), м | Диапазон измерений ГВЗ | Пределы допускаемой погрешности измерений ГВЗ и нераномерности ГВЗ, с |
| от 1,0 до 1,47 включ. (облучатель 1) | до 2 включ. | до 10 нс включ.5) св. 10 до 100 нс включ.6) св. 100 нс до 1 мкс включ.7) | ±1,9х10-у ±2,0х10-9 ±5,4х10-9 |
| св. 2 до 5 включ. | до 10 нс включ.5) св. 10 до 100 нс включ.6) св. 100 нс до 1 мкс включ.7) | ±2,4х10-у ±2,4х10-9 ±5,6х10-9 | |
| св. 5 до 8 включ. | до 10 нс включ.5) св. 10 до 100 нс включ.6) св. 100 нс до 1 мкс включ.7) | ±3,7х10-у ±3,7х10-9 ±6,2х10-9 | |
| от 1,47 до 3,0 включ. (облучатели 2 и 3) | до 2 включ. | до 10 нс включ.5) св. 10 до 100 нс включ.6) св. 100 нс до 1 мкс включ.7) | ±1,9х10-у ±2,0х10-9 ±5,4х10-9 |
| св. 2 до 8 включ. | до 10 нс включ.5) св. 10 до 100 нс включ.6) св. 100 нс до 1 мкс включ.7) | ±2,1х10-у ±2,2х10-9 ±5,5х10-9 | |
| от 3,0 до 26,7 включ. (облучатели 4-9) | до 2 включ. | до 10 нс включ.5) св. 10 до 100 нс включ.6) св. 100 нс до 1 мкс включ.7) | ±1,6х10-у ±1,7х10-9 ±5,3х10-9 |
| св. 2 до 8 включ. | до 10 нс включ.5) св. 10 до 100 нс включ.6) св. 100 нс до 1 мкс включ.7) | ±1,7х10-у ±1,8х10-9 ±5,3х10-9 | |
| от 26,7 до 46,0 включ. (облучатели 10 и 11) | до 5 включ. | до 10 нс включ.5) св. 10 до 100 нс включ.6) св. 100 нс до 1 мкс включ.7) | ±1,7х10-у ±1,8х10-9 ±7,7х10-9 |
| св. 5 до 8 включ. | до 10 нс включ.5) св. 10 до 100 нс включ.6) св. 100 нс до 1 мкс включ.7) | ±2,0х10-у ±2,1х10-9 ±7,8х10-9 | |
| Примечания: 1) - в диапазоне измерений эквивалентной изотропно излучаемой мощности от плюс 35 до плюс 70 дБ [Вт] и отношении сигнал/шум не менее 30 дБ; 2) - при эквивалентной изотропно излучаемой мощности до плюс 70 дБ[Вт] и отношении сигнал/шум не менее 30 дБ; 3) - в диапазоне измерений шумовой добротности от минус 10 до плюс 20 дБ/К и отношении сигнал/шум не менее 30 дБ; 4) 2 - в диапазоне измерений плотности потока энергии от минус 100 до минус 70 дБ [Вт/м ] и отношении сигнал/шум не менее 30 дБ; 5) - для частотной апертуры не менее 5 МГц; 6) - для частотной апертуры не менее 2 МГц; 7) - для частотной апертуры не менее 200 кГц. | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В | от 198 до 242 |
| Потребляемая мощность, В • А, не более | 26300 |
| Продолжение таблицы 3 | |
| Габаритные размеры радиобезэховой экранированной камеры ТМ ЭК 42.0x28.3x18.0, м, не более: | |
| - высота | 18,0 |
| - ширина | 28,3 |
| - длина | 42,0 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 17 до 21 |
| - относительная влажность, % | от 30 до 70 |
| - атмосферное давление, кПа | от 86 до 106 |
наносится на аппаратурную стойку в виде наклейки и типографским способом на титульный лист документа «Автоматизированный измерительно-вычислительный комплекс для измерений радиотехнических характеристик полезной нагрузки автономно и в составе космических аппаратов ТМСА 049. 050. 00Д. Руководство по эксплуатации. ТМСА 049.050.00Д РЭ».
Таблица 4 - Комплектность комплекса
| Наименование | Обозначение | Кол-во |
| 1 Автоматизированный измерительно-вычислительный комплекс для измерений радиотехнических характеристик полезной нагрузки автономно и в составе космических аппаратов ТМСА 049. 050. 00Д в составе: | ТМСА 049. 050. 00Д | 1 шт. |
| 1.1 Радиобезэховая экранированная камера ТМ ЭК 42.0x28.3x18.0 | ТМ ЭК 42.0x28.3x18.0 | 1 шт. |
| 1.2 Двухзеркальный компенсированный радиоколлиматор с рабочей зоной 8x8x12 м ТМК 0914001 в комплекте с пьедесталами | ТМК 0914001 | 1 шт. |
| 1.3 Комплект позиционеров для облучателей и для измеряемого объекта в коллиматорном режиме ТМП 0515002 | ТМП 0515002 | 1 шт. |
| 1.4 Блок испытаний полезной нагрузки | Astrium PTU 4004 | 1 шт. |
| 1.5 Генератор сигналов | Keysight MXG 5183В | 1 шт. |
| 1.6 Анализатор сигналов | Keysight N9030A | 1 шт. |
| 1.7 Ваттметр с преобразователями измерительными 8487A и 8487D | N1914 EPM | 1 шт. |
| 1.8 Векторный анализатор цепей | N5224A | 1 шт. |
| 1.9 Модуль калибровки | ECAL N4692A | 1 шт. |
| 1.10 Широкодиапазонный генератор комбинационных частот | U9391F | 1 шт. |
| 1.11 Автоматизированное рабочее место оператора (из состава ТМ РО АРМ 0616003) | ТМ РО АРМ 0616003 | 1 шт. |
| 1.12 Таль электрическая цепная LK-DAM-10W | LK-DAM-10W | 1 шт. |
| 2 Программно-алгоритмическое обеспечение (ПО) | AAMS | 1 диск |
| 3 Эксплуатационные документы | ||
| 3.1 Автоматизированный измерительно-вычислительный комплекс для измерений радиотехнических характеристик полезной нагрузки автономно и в составе космических аппаратов ТМСА 049. 050. 00Д. Паспорт | ТМСА 049.050.00Д ПС | 1 экз. |
| 3.2 Автоматизированный измерительно-вычислительный комплекс для измерений радиотехнических характеристик полезной нагрузки автономно и в составе космических аппаратов ТМСА 049. 050. 00Д. Руководство по эксплуатации | ТМСА 049.050.00Д РЭ | 2 книги |
| 3.3 Автоматизированный измерительно-вычислительный комплекс для измерений радиотехнических характеристик полезной нагрузки автономно и в составе космических аппаратов ТМСА 049. 050. 00Д. Методика поверки | 133-19-04 МП | 1 экз. |
| 3.4 Радиобезэховая экранированная камера ТМ ЭК 42.0x28.3x18.0. Паспорт | ТМ ЭК 42.0x28.3x18.0 ПС | 1 экз. |
| 3.5 Радиобезэховая экранированная камера ТМ ЭК 42.0x28.3x18.0. Руководство по эксплуатации | ТМ ЭК 42.0x28.3x18.0 РЭ | 1 экз. |
| 3.6 Двухзеркальный компенсированный радиоколлиматор с рабочей зоной 8 x 8 x 12 м ТМК 0914001 в комплекте с пьедесталами. Паспорт | ТМК 0914001 ПС | 1 экз. |
| 3.7 Двухзеркальный компенсированный радиоколлиматор с рабочей зоной 8 x 8 x 12 м ТМК 0914001 в комплекте с пьедесталами. Руководство по эксплуатации | ТМК 0914001 РЭ | 1 экз. |
| 3.8 Комплект позиционеров для облучателей и для измеряемого объекта в коллиматорном режиме ТМП 0515002. Паспорт | ТМП 0515002 ПС | 1 экз. |
| 3.9 Комплект позиционеров для облучателей и для измеряемого объекта в коллиматорном режиме ТМП 0515002. Руководство по эксплуатации | ТМП 0515002 РЭ | 1 экз. |
| 3.10 Радиочастотное оборудование и Автоматизированное рабочее место оператора ТМ РО АРМ 0616003. Паспорт | ТМ РО АРМ 0616003 ПС | 1 экз. |
| 3.11 Радиочастотное оборудование и Автоматизированное рабочее место оператора ТМ РО АРМ 0616003. Руководство по эксплуатации | ТМ РО АРМ 0616003 РЭ | 1 экз. |
| 3.12 Таль электрическая цепная LK-DAM-10W. Паспорт | LK-DAM-10W ПС | 1 экз. |
| 3.13 Таль электрическая цепная LK-DAM-10W. Руководство по монтажу и эксплуатации | LK-DAM-10W РЭ | 1 экз. |
осуществляется по документу 133-19-04 МП «Автоматизированный измерительновычислительный комплекс для измерений радиотехнических характеристик полезной нагрузки автономно и в составе космических аппаратов ТМСА 049. 050. 00Д. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 24 мая 2019 г.
Основные средства поверки:
- анализатор электрических цепей векторный ZVA50 (регистрационный номер 48355-11 в Федеральном информационном фонде по обеспечению единства измерений);
- аттенюатор ступенчатый программируемый 84908M (регистрационный номер 60239-15 в Федеральном информационном фонде по обеспечению единства измерений).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация предприятия-изготовителя
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
