Газоанализаторы 6400TS, 77253-20

77253-20
Газоанализаторы модели 6400TS (далее по тексту - газоанализаторы) предназначены для автоматического непрерывного измерения объемной доли сероводорода и диоксида серы в технологических выбросах и атмосферном воздухе.
Карточка СИ
Номер в госреестре 77253-20
Наименование СИ Газоанализаторы
Обозначение типа СИ 6400TS
Изготовитель "Teledyne Analytical Instruments", США
Год регистрации 2020
Срок свидетельства 30.01.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы модели 6400TS (далее по тексту - газоанализаторы) предназначены для автоматического непрерывного измерения объемной доли сероводорода и диоксида серы в технологических выбросах и атмосферном воздухе.

Описание

Газоанализаторы представляют собой стационарные автоматические двухканальные приборы непрерывного действия.

В газоанализаторах для измерений концентрации содержания компонентов применен фотометрический метод, основанный на флуоресценции молекул определенного компонента в ультрафиолетовом диапазоне.

Конструктивно газоанализаторы выполнены в виде моноблока, выпускаются в общепромышленном исполнении для настенного монтажа и для монтажа в стойку, во взрывозащищенном корпусе, для использования во взрывоопасных зонах.

Газоанализаторы могут измерять до 2 компонентов одновременно. На лицевой панели газоанализаторов расположены клавиши управления и дисплей, на котором отображаются результаты измерений.

Газоанализаторы имеют унифицированные аналоговые выходные сигналы по току и по напряжению, а так же цифровой выход RS-232.

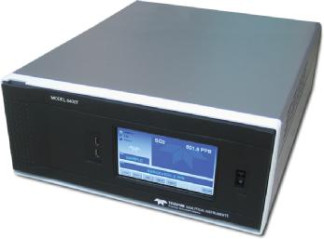

Общий вид газоанализатора приведен на рисунках 1-3. Опломбирование газоанализаторов от несанкционированного доступа не предусмотрено.

шш

Рисунок 2 - Общий вид газоанализаторов во взрывозащищенном исполнении

Программное обеспечение

Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.

Встроенное ПО обеспечивает выполнение следующих основных функций:

-    обработку измерительной информации;

-    диагностику аппаратной части газоанализатора;

-    проведение настройки газоанализатора;

-    формирование цифрового выходного сигнала;

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

TAI OS

Номер версии (идентификационный номер) ПО

Не ниже 1.0.3

Цифровой идентификатор ПО

-

Алгоритм расчета цифрового идентификатора ПО

-

Примечание - Номер версии ПО должен быть не ниже указанного в таблице.

Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик. Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.

Таблица 2 - Основные метрологические характеристики газоанализаторов

Определяемый

компонент

Диапазоны

измерений,

млн-1

Пределы допускаемой основной приведенной 1) погрешности, %

Предел допускаемого времени установления показаний Т0,9д, с

Диоксид серы SO2

от 0 до 1

±5,0

от 0 до 100

±3,0

5

от 0 до 10000

±1,5

Сероводород H2S

от 0 до 1

±5,0

5

от 0 до 100

±3,0

от 0 до 10000

±1,5

Примечание:

’ - Приведенная погрешность нормирована к верхнему значению диапазона измерений

Таблица 3 - Дополнительные метрологические характеристики газоанализаторов

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности измерений, в долях от допускаемой основной погрешности:

- при изменении температуры окружающей среды в диапазонах: от +5 до +15 о С включ., и св. +25 до +40 о С, на каждые 10 о С

0,3

Таблица 4 - Основные технические характеристики газоанализаторов

Наименование характеристики

Значение

Габаритные размеры (высотахширинахдлина), мм, не более

178x432x597

Масса, кг, не более

18

Расход анализируемого компонента, дм3/мин, не более

0,7

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность окружающего воздуха (без конденсации влаги), %, не более

от +5 до +40 90

Время прогрева, мин, не более

15

Степень защиты по ГОСТ 14254-2015

65

Выходные сигналы:

-    постоянный ток, мА;

-    напряжение постоянного тока, В;

от 4 до 20 от 0 до 0,1 от 0 до 1,0 от 0 до 10,0

Напряжение питания переменного тока, В

230

Максимальная потребляемая мощность, Вт

1000

Маркировка взрывозащиты

Шх px IIC T4

Средняя наработка на отказ, ч

30 000

Срок службы, лет

10

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и на корпус газоанализатора в виде наклейки.

Комплектность

представлена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор модели 6400TS

-

1 шт.

Комплект ЗИП

-

1 шт.

Упаковка

-

1 шт.

Паспорт

-

1 экз.

Методика поверки

МП-122/09-2019

1 экз.

Поверка

осуществляется по документу МП-122/09-2019 «Газоанализаторы модели 6400TS. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 26 сентября 2019 г.

Основные средства поверки:

-    Стандартные образцы состава газовых смесей в баллонах под давлением ГСО 10536-2014;

-    Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением. Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия (с Изменениями N 1, 2, 3, 4)

Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах

Техническая документация изготовителя фирмы Teledyne Analytical Instruments», США
