| Номер в госреестре | 77257-20 |
| Наименование СИ | Датчики вихретоковые с конверторами сигнала |
| Обозначение типа СИ | PR642X (датчики) CON0X1 (конверторы) |
| Изготовитель | "Epro GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 30.01.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики вихретоковые серии PR642X (далее - датчики) с конверторами сигнала серии CONOXl предназначены для измерений и преобразований значений осевого перемещения валов и виброперемещений в пропорциональный электрический сигнал.
Принцип действия датчиков основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание датчиков осуществляется через конвертор переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет бесконтактно проводить измерения зазора и его изменения, пропорционального виброперемещению.
Конструктивно датчики выполнены в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа. Датчики посредством соединительного кабеля подключаются к конверторам сигнала серии CONOXl, который является согласующим устройством для питания датчиков и преобразователем выходного сигнала.
Датчики серии PR642X выпускаются следующих моделей PR6422, PR6423, PR6424, PR6425 и PR6426, которые различаются диапазоном измерений, коэффициентом преобразования и конструктивном исполнении корпуса. Датчик PR6426 используется только для статических измерений, и имеет расширенную область измерений осевого перемещения валов. Датчик PR6425 является высокотемпературным. Конверторы сигнала серии CONOXl выпускаются моделей CONOll, CON021, CON031 и CON041 и различаются между собой только корпусом исполнения.

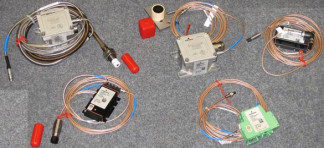

Общий вид датчиков вихретоковых серии PR642X с конверторами сигнала серии CONOXl приведен на рисунке 1.
Модели датчиков вихретоковых серии PR642X приведены на рисунке 2.
Модели конверторов сигнала серии CONOXl приведены на рисунке 3.
Пломбирование датчиков вихретоковых серии PR642X с конверторами сигнала серии CONOXl не предусмотрено.
PR6424
Рисунок 3 - Модели конверторов сигнала серии CONOXl
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| PR6422 | PR6423 | PR6424 PR6425 | PR6426 | |
| Номинальное значение коэффициента преобразования, В/мм | 16 | 8 | 4 | 2 |
| Диапазон измерений осевого перемещения, мм | от 0,3 до 1,3 | от 0,5 до 2,5 | от 1,0 до 5,0 | от 1,5 до 9,5 |
| Диапазон измерений относительного виброперемещения, мкм | от 25 до 250 | от 50 до 500 | от 100 до 1000 | |
| Наименование характеристики | Значение | ||||
| PR6422 | PR6423 | PR6424 | PR6425 | PR6426 | |
| Диапазон рабочих частот (при измерении относительного виброперемещения), Гц | от 0 до 1000 | ||||
| Отклонение коэффициента преобразования от номинального значения, %, не более | ±3 | ±2 | ±3 | ||
| Нелинейность амплитудной характеристики, %, не более | ±1,5 | ±1,0 | ±1,5 | ||
| Неравномерность АЧХ в диапазоне рабочих частот, %, не более | 10 | ||||
| Внутреннее электрическое сопротивление, Ом, не более | 2,0 | ||||
| Пределы основной относительной погрешности преобразования, % | ±10 | ||||
| Нормальные условия измерений - температура окружающей среды, °С - относительная влажность, % | от +20 до +30 от 40 до 80 | ||||
| Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды в диапазоне на каждые 10 °С, %: от -35 до +20 °С от +30 до +180 °С от 0 до +20 °С от +30 до +380 °С от +30 до +100 °С от +100 до +180 °С | ±0,2 ±0,2 | ±0,4 ±0,4 | ±0,4 ±0,4 | ±0,2 ±0,3 ±0,6 | |
Таблица 2 - Основные технические характеристики датчиков вихретоковых серии PR642X
| Наименование характеристики | Значение | ||||
| PR6422 | PR6423 | PR6424 | PR6425 | PR6426 | |
| Начальный (номинальный) зазор, мм | 0,8 | 1,5 | 3,0 | 5,5 | |
| Габаритные размеры, (диаметр; высота), мм, не более | 5,2; 35,3 | 8,0; 34,0 | 16; 53 | 15,8; 51 | 32; 34 |
| Масса, кг, не более | |||||
| - без металлорукава | 0,1 | 0,2 | 0,5 | 0,8 | |
| - с металлорукавом | 0,3 | 0,3 | - | 1,0 | |
| Условия эксплуатации: | от 0 | от -35 | |||
| - температура окружающей среды, °С | от -35 до +180 | до +380 | до +180 | ||
| Напряжение питания, В | от 19 до 29 | ||||
| Средняя наработка на отказ, ч | 40 000 | ||||
| Средний срок службы, лет | 30 | ||||
| Маркировка взрывозащиты | 0Ex ia IIC T6 Ga 1Ex ia IIC T4 Gb | ||||
| Наименование характеристики | Значение | |||
| CONO11 | CONO21 | CONO31 | CONO41 | |
| Диапазон рабочих частот, Гц | от O до 2OOOO | |||
| Неравномерность амплитудно-частотной характеристики, дБ, не более | -3 | |||
| Габаритные размеры, (длина; ширина; высота), мм, не более | 64; 115; 76 | 38,5; 14; 86 | 56; 92; 2O | 75; 79,5; 2O |
| Масса, кг, не более | O,6 | O,12 | O,O6 | |
| Условия эксплуатации: - температура окружающей среды, °С | от -35 до +1OO | |||
| Напряжение питания, В | от 19 до 29 | |||
| Средняя наработка на отказ, ч | 4O OOO | |||
| Средний срок службы, лет | 3O | |||
| Маркировка взрывозащиты | OEx ia IIC T6 Ga 1Ex ia IIC T4 Gb | |||
наносится на руководство по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик | Исполнение по заказу | 1 шт. |
| Конвертор сигнала | Исполнение по заказу | 1 шт. |
| Дополнительные принадлежности | - | по заказу |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по документу ГОСТ Р 8.669-2OO9 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по приказу Росстандарта от 27 декабря 2O18 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
- устройство для поверки преобразователей вихретоковых в статическом режиме УПД, регистрационный № 41293-O9 в Федеральном информационном фонде по обеспечению единства измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в руководство по эксплуатации.
приведены в эксплуатационном документе.
Приказ Росстандарта от 27 декабря 2O18 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ Р 8.669-2009 ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки
Технический регламент Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
Техническая документация «epro GmbH», Германия
