| Номер в госреестре | 77263-20 |
| Наименование СИ | Счетчики электрической энергии трехфазные интеллектуальные |
| Обозначение типа СИ | НАРТИС-300 |
| Изготовитель | ООО "Завод НАРТИС", г. Череповец |
| Год регистрации | 2020 |
| Срок свидетельства | 30.01.2025 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трёхфазные интеллектуальные НАРТИС-300 предназначены для измерения активной и реактивной энергии прямого и обратного направлений и четырехквадрантной реактивной энергии, ведения массивов профиля мощности нагрузки с программируемым временем интегрирования, измерения параметров трехфазной сети и параметров качества электрической энергии в трехпроводных и четырехпроводных сетях переменного тока.
Принцип действия счетчиков НАРТИС-300 основан на преобразовании входных сигналов тока и напряжения трёхфазной сети из аналогового представления в цифровое с помощью специализированной микросхемы, выполненной по технологии «система на кристалле» (System on Chip - SoC).
Измерительные входы счетчика имеют каналы измерения тока и напряжения. Датчиками тока являются трансформаторы тока, включенные последовательно в цепь тока; датчиками напряжения - резистивные делители, включенные в параллельную цепь напряжения. Сигналы с датчиков поступают на входы 16-разрядных АТ ЦП специализированной микросхемы SoC, ядро цифровой обработки которой преобразует оцифрованные сигналы тока и напряжения в значения активной и реактивной мощности. Значения активной и реактивной мощности поступают в модуль, преобразующий их в частоту импульсов активной и реактивной энергий, прямо пропорциональных значениям соответствующих мощностей. Помимо функций измерителя энергии, SoC имеет батарейный домен реального времени, драйвер ЖКИ, локальные цифровые интерфейсы, сигналы дискретного ввода/вывода для управления и контроля внутренней периферией прибора. Микроконтроллерное ядро SoC работает под управлением специализированного встроенного программного обеспечения, реализующего функциональность формирования, регистрации, сохранения в энергонезависимой памяти измеряемых счетчиком параметров, обмен по одному или нескольким цифровым интерфейсам, обеспечивая одновременный равноприоритетный обмен данными. Если по одному из интерфейсов подана команда на запись (параметри-рование прибора), то во избежание возможных коллизий, формирование ожидаемых ответов на запросы по другим интерфейсам прерывается, формируются ответы вида «прибор занят».
Счетчики электрической энергии трёхфазные интеллектуальные НАРТИС-300 выпускаются в различных вариантах исполнения, которые отличаются классами точности, максимальными токами, номинальными напряжениями, вариантом подключения к сети (непосредственного подключения или включаемых через трансформатор), типами интерфейсов связи (RS-485, RF; GSM, Ethernet), типом антенны, способом управления нагрузкой. Варианты исполнения счетчиков приведены в таблице 1.
Счетчики являются законченными укомплектованными изделиями, для установки которых на месте эксплуатации достаточно указаний, приведенных в эксплуатационной документации, в которой нормированы метрологические характеристики измерительных каналов системы.
В счетчиках реализован протокол обмена СПОДЭС.
Запись счетчика при его заказе и в конструкторской документации другой продукции состоит из наименования «Счётчик электрической энергии трехфазный интеллектуальный НАРТИС-300», условного обозначения счетчика из таблицы 1 и номера технических условий.
Пример записи счётчиков-«Счетчик электрической энергии трехфазный интеллектуальный НАРТИС-300.153RI НРДЛ.411152.002ТУ».
Счетчики с номинальным напряжением 3*(57,7-115)/(100-200) В могут использоваться на подключениях с номинальными фазными напряжениями из ряда: 57,7; 63,5; 100; 110; 115 В.
Счетчики с номинальным напряжением 3*(120-230)/(208-400) В могут использоваться на подключениях с номинальными фазными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.
| Услов ное обо- значе ние счет чика НАР- ТИС- 300 | Вари ант испол нения НРДЛ. 411152 .002 | Класс точности измерения активной/ре-активной энергии | Номи-наль-ный или базовый /макси маль-ный ток, А | Номи нальное напря жение, В | Интерфейсы | Антенны | Реле управ ления нагруз кой | ||||||
| Опто порт | RS- 485 | Ether net | GSM | RF ТТР | Вне шняя | Внут ренняя | Внут- рен- няя уси ленная | ||||||
| Счетчики непосредственного включения | |||||||||||||
| 131 | - | 1/1 | 5/10 0 | 3х(120- 230)/ (208-400) | * | * | |||||||
| 131RA | -01 | 1/1 | * | * | * | * | |||||||
| 131R | -02 | 1/1 | * | * | * | * | |||||||
| 131RI | -03 | 1/1 | * | * | * | * | |||||||
| 131GA | -04 | 1/1 | * | * | * | * | |||||||
| 131L | -05 | 1/1 | * | * | * | ||||||||
| 131RAL | -06 | 1/1 | * | * | * | * | * | ||||||
| 131RL | -07 | 1/1 | * | * | * | * | * | ||||||
| 131RIL | -08 | 1/1 | * | * | * | * | * | ||||||
| 131GAL | -09 | 1/1 | * | * | * | * | * | ||||||
| Счетчики трансформаторного включения по току | |||||||||||||
| 153 | -10 | 0,5S/1 | 5/10 | 3х(120- 230)/ (208 400) | * | * | |||||||
| 153RA | -11 | 0,5S/1 | * | * | * | * | |||||||
| 153R | -12 | 0,5S/1 | * | * | * | * | |||||||
| 153RI | -13 | 0,5S/1 | * | * | * | * | |||||||
| 153GA | -14 | 0,5S/1 | * | * | * | * | |||||||
| Счетчики трансформаторного включения по напряжению и по току | |||||||||||||
| 253E | -15 | 0,5S/1 | 5/10 | 3х(57,7- 115)/ (100 200) | * | * | * | ||||||
| 253RAE | -16 | 0,5S/1 | * | * | * | * | * | ||||||
| 253RE | -17 | 0,5S/1 | * | * | * | * | * | ||||||
| 253RIE | -18 | 0,5S/1 | * | * | * | * | * | ||||||
| 253GAE | -19 | 0,5S/1 | * | * | * | * | * | ||||||
| Примечания к таблице 2: - * означает наличие опции, пустое поле в таблице - отсутствие опции - базовыми моделями являются счетчики вариантов исполнения НРДЛ.411152.002, НРДЛ.411152.002-05, НРДЛ.411152.002-10, НРДЛ.411152.002-15. | |||||||||||||
Тарификация и архивы учтенной энергии
Счетчики ведут многотарифный учет энергии в восьми тарифных зонах. Счетчики имеют гибко программируемый тарификатор, который обеспечивает дифференциацию количества потребляемой электроэнергии согласно созданным дневным, недельным и сезонным шаблонам. Возможно задание до 12 дневных шаблонов, каждый из которых может включать до 24 точек переключения тарифа внутри суток. Тарифное расписание счетчика состоит из дневных шаблонов, недельных шаблонов, сезонных шаблонов и таблицы специальных дней. Параметры тарификатора приведены в таблице 2.
| Наименование параметра | Значение |
| Количество программируемых тарифов (тарифных зон) | 8 (Т1...Т8) |
| Количество дневных шаблонов, не более | 12 |
| Количество недельных шаблонов, не более | 12 |
| Количество сезонных шаблонов, не более | 12 |
Счетчики ведут следующие архивы тарифицированной учтенной энергии:
- значения учтенной активной и реактивной энергии прямого и обратного направления нарастающим итогом с момента изготовления по всем тарифам;
- значения учтенной активной и реактивной энергии прямого и обратного направления на начало 36 месяцев, включая текущий месяц;
- значения учтенной активной и реактивной энергии прямого и обратного направления на начало текущего года и на начало предыдущих 2 лет;
- значения учтенной активной и реактивной энергии прямого и обратного направления на начало суток по всем тарифам на глубину 125 суток;
- приращения активной и реактивной энергии прямого и обратного направления на интервале 60 минут на глубину 3000 записей;
- время превышения пороговых значений коэффициента реактивной мощности в зоне суток высокого и низкого потребления;
- максимальные значения коэффициента реактивной мощности в зоне суток высокого и низкого потребления.
Профили мощности нагрузки
Счетчики ведут четырехканальный профиль мощности с переменным временем интегрирования от 1 минут до 60 минут в интервалы времени, определяемые как целые числа, являющиеся делителями числа 60.
Измерение параметров сети и показателей качества электрической энергии
Счетчики измеряют мгновенные значения (время интегрирования от 0,2 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как датчики или измерители параметров, приведенных в таблице 5.
Счетчики могут использоваться как измерители показателей качества электрической энергии согласно ГОСТ 32144-2013.
Испытательные выходы
В счетчиках функционируют два изолированных импульсных выхода, которые могут конфигурироваться для формирования импульсов телеметрии или поверки.
Изменение состояния дискретных выходов производится путем подачи управляющих команд по цифровому интерфейсу счетчика в протоколе, совместимом с стандартом СПОДЭС. При изменении состояния дискретных выходов в журнале счетчика сохраняется соответствующее событие.
Допустимые комбинации функций на контактах 17, 18, 19, 20, 21:
- УН, |A|, выход 1 - контакты 17 и 19;
- |R|, CLK, выход 2 - контакты 18 и 19;
- цифровой вход 1 - контакты 20 и 22;
- цифровой вход 2 - контакты 20 и 21.
УН - выход управления нагрузкой внешним исполнительным устройством.
CLK - дискретный выход тактирования внутренних часов (времязадающая основа по ГОСТ IEC 61038). Используется для проверки точности хода часов.
|A|, |R| - импульсные выходы активной и реактивной энергии по модулю.
Контакты в режиме «УН» обеспечивают управление внешним устройством отключения нагрузки для вариантов исполнения счетчика без встроенного реле.
Журналы
Счетчики ведут следующие журналы событий, в которых фиксируются времена начала/окончания событий:
- журнал событий, связанных с напряжением (количество записей 1024);
- журнал событий, связанных с током (количество записей 256);
- журнал событий, связанных с включением/отключением счетчика (количество записей 1000);
- журнал событий программирования параметров счетчика (количество записей 1000);
- журнал событий внешних воздействий (количество записей 256);
- журнал коммуникационных событий (количество записей 128);
- журнал событий контроля доступа (количество записей 128);
- журнал самодиагностики (количество записей 256);
- журнал событий управления нагрузкой (количество записей 256);
- журнал параметров качества энергии (количество записей 256).
Все журналы хранятся в памяти прибора в течение всего срока службы счетчиков.
Устройство индикации
В качестве счетного механизма счетчики имеют жидкокристаллические индикаторы (ЖКИ) с подсветкой, осуществляющие индикацию:
- накопленной активной и реактивной энергии прямого и обратного направления по тарифам и по сумме;
- текущего значения суммарной потребленной активной и реактивной энергии прямого и обратного направлений;
- текущего значения потребленной активной и реактивной электроэнергии прямого и обратного направлений по тарифным зонам суток;
- даты и времени;
- действующего значения активной, реактивной, полной мощности прямого и обратного направлений по каждой из трех фаз и по сумме;
- действующего значения текущего напряжения по каждой из трех фаз;
- действующего значения текущего тока по каждой из трех фаз;
- частоты сети;
- мгновенного значения температуры (справочно);
- действующего тарифа;
- состояния встроенной батареи;
- состояния реле управления нагрузкой;
- количества, даты/времени и кода последнего события - нарушения качества поставляемой электроэнергии;
- количества, даты/времени и кода последнего события - признака несанкционированного вмешательства;
- количества, даты/времени и кода последнего события - аварийного сбоя в работе счетчика;
- признака неработоспособности счетчика вследствие аппаратного или программного
сбоя.
Счетчики имеют кнопку для управления режимами индикации.
Счетчики с током 1б (1макс) равным 5(100) А обеспечивают отображение информации о накопленной энергии на ЖКИ в виде восьмиразрядных чисел, шесть старших разрядов дают показания в кВтч (кварч), седьмой и восьмой разряды, отделенные точкой, указывают десятые и сотые доли кВтч (кварч) соответственно.
Счетчики с током 1ном (1макс) равным 5(10) А обеспечивают отображение информации о накопленной энергии на ЖКИ в виде семиразрядных чисел, пять старших разрядов дают показания в кВтч (кварч), шестой и седьмой разряды, отделенные точкой, указывают десятые и сотые доли кВтч (кварч) соответственно.
Объем основных и вспомогательных параметров, выводимых на ЖКИ, а также длительность индикации, программируются через интерфейс.
Интерфейсы связи
Счётчики, в зависимости от варианта исполнения, обеспечивают обмен информацией через интерфейсы:
- оптопорт;
- RS-485;
- Ethernet;
- GSM;
- RF.
Все счётчики имеют один интерфейс RS-485 и оптический порт.
По цифровым интерфейсам счетчика реализована передача данных в формате протокола CTO 34.01.5.1-006-2017 ПАО «Россети» (СПОДЭС) с приоритетом оптопорта.
Скорость обмена информации при связи с ПУ по цифровым интерфейсам:
- RS-485 и оптопорт, не менее 9600 бит/с;
- Ethernet не менее 10Мбит/сек.
GSM канал поддерживает работу в режимах GPRS клиент (один сокет), GPRS сервер (до двух сокетов), входящего вызова CSD. Предусмотрены диагностические SMS, отражающие статус модема, уровень сигнала.
Параметры радиомодуля определяются согласно спецификации, предоставляемой Заказчиком.
Предусмотрена возможность спорадической передачи (по инициативе счетчика) уведомлений о тамперных событиях согласно СПОДЭС с отключаемым алгоритмом.
Счетчики в дистанционном режиме работы обеспечивают обмен информацией с компьютером. Счетчики обеспечивают возможность программирования от внешнего устройства через интерфейсы связи:
- скорости обмена по интерфейсам RS-485;
- паролей считывателя и конфигуратора;
- наименования точки учета (места установки);
- сетевого адреса;
- коэффициента трансформации по напряжению и току;
- времени интегрирования мощности для профиля мощности (время интегрирования мощности от 1 до 60 минут);
- тарифного расписания, расписания праздничных дней, списка перенесенных дней;
- текущего времени и даты;
- статуса разрешения перехода на сезонное время;
- программируемых флагов разрешения/запрета автоматического перехода на сезонное время;
- порогов активной и реактивной мощности прямого и обратного направления;
- конфигурации дискретных выходов и выхода УН;
- мягкую коррекцию времени;
- жесткую установку даты и времени;
- режимы индикации.
Внутреннее время счетчиков может быть синхронизировано в ручном или в автоматическом режиме. Автоматическая коррекция времени производится путем подачи управляющих воздействий от ИВК (ИВКЭ) по цифровому интерфейсу в формате протокола счетчика.
В счетчиках имеется возможность автоматического перехода лето/зима.
Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения завода - изготовителя «Meter_Config.exe» или с применением программного обеспечения пользователей.
Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями считывателя и конфигуратора.
Формат данных при обмене информацией с компьютером по последовательным интерфейсам (оптопорт, RS-485): 1 стартовый бит, 8 бит данных, 1 стоповый бит.
Счетчик имеет возможность выступать в качестве инициатора связи с уровнем ИВКЭ или ИВК при следующих событиях:
- вскрытии клеммной крышки;
- воздействии сверхнормативным магнитным полем;
- перепараметрировании;
- превышении максимальной мощности;
- отклонении от нормированного значения уровня напряжения.
Конструктивно счётчики состоят из следующих узлов:
- кожуха;
- крышки клеммной колодки;
- клеммной колодки;
- печатного узла измерительно-вычислительного блока.
Основной элемент питания входит в состав измерительно-вычислительного блока. При исчерпании срока службы элемента питания до истечения интервала между поверками, он подлежит замене без необходимости периодической поверки счетчика.
Кожух изготовлен из ударопрочного пластика, не поддерживающего горение, и образован корпусом, крышкой с отсеком для установки сим-карты и резервного элемента питания, изолятором клеммной колодки. Отсек с резервным элементом питания закрыт защитным кожухом, защищающим от случайных воздействий при обслуживании и монтаже счетчика, и недоступен без вскрытия пломбы энергоснабжающей организации. Счетчики имеют прозрачную клеммную крышку.
В неразборном корпусе счетчиков установлены четыре дополнительные детали, препятствующие вскрытию корпуса. При попытке открыть крышку неразборного корпуса повреждается целостность одной из дополнительных деталей, что явно укажет на попытку вскрытия прибора.
Защита от несанкционированного доступа
Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломбы со знаком поверки организации, осуществляющей поверку счетчика, и пломба ОТК завода - изготовителя.
После установки на объект счетчик должен пломбироваться пломбами обслуживаю-щей организации.
Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование клеммной крышки и крышки корпуса счетчика. Электронные пломбы работают как во включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий, без возможности инициализации журналов.
Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и не доступны без вскрытия пломб.
В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на счет-чик магнитного поля повышенной магнитной индукции. Факт и время воздействия на счетчик повышенной магнитной индукции фиксируется в журнале событий.

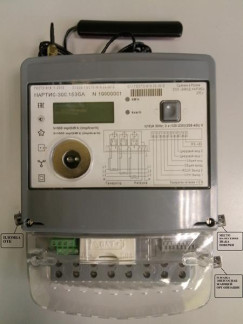

Общий вид счетчика, схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Программное обеспечение (ПО) счетчиков имеет структуру с разделением на метрологически значимую и метрологически незначимую части. Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчиков.
Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки. Калибровочные коэффициенты защищаются циклическими контрольными суммами, которые непрерывно контролируется системой диагностики счетчиков. Массивы калибровочных коэффициентов защищены ОТР (One Time Programmable)-битом защиты записи и не доступны для изменения без вскрытия счетчиков.
При обнаружении ошибок контрольных сумм (КС) системой диагностики происходит запись события в статусный журнал счетчиков.
Метрологические характеристики нормированы с учетом влияния программного обеспечения. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.
Версия метрологически значимой части ПО счетчиков может отображаться на ЖКИ при включении прибора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FWM NARTIS -300ART |
| Номер версии (идентификационный номер) ПО | 255.06 -Х.Х.ХХХ |
| Цифровой идентификатор ПО | 00 00 AF 5C |
| Алгоритм вычисления цифрового идентификатора ПО | CRC 16 |
| Примечание - Номер версии ПО состоит из трех полей: - первое поле - номер версии метрологически значимой части ПО (255.06); - второе поле - X.X.XXX- номер версии метрологически незначимой части ПО. | |
Таблица 4- Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности при измерении: - активной энергии прямого и обратного направления по: ГОСТ 31819.21-2012 ГОСТ 31819.22-2012 - реактивной энергии прямого и обратного направления по: ГОСТ 31819.23-2012 | 1 0,5S 1 |
| Номинальное напряжение (ином), В | 3х(57,7-115)/(100-200) или 3 х(120-230)/(208-400) |
| Установленный рабочий диапазон напряжения | от 0,9 до 1,1 Ином |
| Расширенный рабочий диапазон | от 0,8 до 1,2 Ином |
| Предельный рабочий диапазон напряжения | от 0 до 1,2 Ином |
| Базовый/максимальный ток для счетчиков непосредственного включения (ЕбЛмакс), А Номинальный/максимальный ток для счетчиков, включаемых через трансформатор ОномЯмакс), А | 5/100 5/10 |
| Номинальное значение частоты, Гц | 50 |
| Пределы допускаемой относительной погрешности измерения фазных, межфазных напряжений при значениях напряжения в диапазоне 0,8иШм<и<1,2иШм, % | ±0,5 |
| Пределы допускаемой относительной погрешности измерения фазных токов, %: - для счетчиков непосредственного включения в диапазоне токов от 0,05I6 до ^акс - для счетчиков трансформаторного включения в диапазоне токов от 0,02 ^ом до ^макс | ±[1+0,01(I6/Ix-1)] ±[0,5+0,005(!ном/!х-1)] |
| Пределы допускаемой абсолютной погрешности измерения частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц на периоде усреднения 10 минут, Гц | ±0,05 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности счетчиков при измерении отклонения частоты на периоде усреднения 10 секунд в диапазоне измерений от 47,5 до 52,5 Гц, Гц | ±0,05 |
| Пределы допускаемой относительной погрешности счетчиков при измерении коэффициента несимметрии напряжения по нулевой и обратной последовательности в диапазоне измерений от 1,0 до 5,0, % | ±0,3 |
| Пределы допускаемой относительной погрешности счетчиков при измерении коэффициента активной мощности в каждой фазе и по сумме фаз в диапазоне от минус 1 до минус 0,5 и от 0,5 до 1 при значениях тока в диапазоне 0,21ном<1<1,21ном и при значениях напряжения в диапазоне 0,8ином<и<1,2ином, % | ±1 |
| Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между фазным напряжением и одноименным током в диапазоне измерений от минус 180°до плюс 180° при значениях тока в диапазоне 0,21ном<1<1,21ном и при значениях напряжения в диапазоне 0,8ином<и<1,2ином, ° | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между фазными напряжениями в диапазоне измерений от минус180°до плюс180° при значениях тока в диапазоне 0,21ном<1<1,21ном. и при значениях напряжения в диапазоне 0,8ином.<и<1,2иВЮм.,° | ±0,2 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента реактивной мощности tg9 по каждой из трех фаз и сумме фаз в диапазоне от минус 5 до плюс 5 при значениях тока в диапазоне 0,21ном<1<1,21ном. и при значениях напряжения в диапазоне 0,8ином.<и<1,2ином. | ± | (0,05+0,022 tg9) | |
| Пределы допускаемой относительной погрешности счетчиков при измерении положительного отклонения напряжения электропитания в диапазоне измерений от 0 до 20 % ином., % | ±0,5 |
| Пределы допускаемой относительной погрешности измерений отрицательного отклонения напряжения электропитания в диапазоне измерений от 0 до 20 % ином, % Пределы допускаемой относительной погрешности измерений отрицательного отклонения напряжения электропитания, при наличии в счетчике опции резервного питания, в диапазоне измерений от 0 до 80 % ином, % | ±0,5 |
| Стартовый ток (чувствительность) при измерении активной/реактивной энергии, А, не более: - для счетчиков непосредственного включения - для счетчиков, включаемых через трансформатор | 0,02/0,02 0,005/0,01 |
| Постоянная счетчика с 1б (1макс)=5(100) А, имп./кВт-ч [(имп./кварч)] - в основном режиме (А) - в режиме поверки (В) Постоянная счетчика с 1ном(1макс)=5(10) А, имп./кВт-ч [(имп./кварч)] - в основном режиме (А) - в режиме поверки (В) | 500 16000 5000 160000 |
| Пределы допускаемой основной абсолютной погрешности хода часов реального времени, с/сут | ±0,5 |
| Наименование характеристики | Значение |
| Максимальное число действующих тарифов | 8 |
| Потребляемая мощность для вариантов исполнения с GSM | |
| модемом, В-А (Вт), не более: | |
| - по цепи напряжения | 5(2,2) |
| - по цепи тока | 0,1 |
| Потребляемая мощность для вариантов исполнения без | |
| GSM модема, В-А (Вт), не более: | |
| - по цепи напряжения | 3,1(1,8) |
| - по цепи тока | 0,1 |
| Габаритные размеры счетчика, мм, не более: | |
| - высота | 244 |
| - ширина | 167 |
| - длина | 72,5 |
| Масса, кг, не более | 2 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +70; |
| - относительная влажность при 30 °С, % | до 90; |
| - давление, кПа | от 70 до 106,7 |
| Срок сохранения информации при отключении питания, лет | 40 |
| Средняя наработка счетчика на отказ, ч | 220000 |
| Средний срок службы счетчика, лет | 30 |
наносится на переднюю панель счетчиков методом офсетной печати и типографским способом на титульные листы эксплуатационной документации.
Таблица 6- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии трехфазный интеллектуальный НАРТИС-300 | 1 шт. | |
| Формуляр | НРДЛ.411152.002ФО | 1 экз. |
| Руководство по эксплуатации | НРДЛ.411152.002РЭ | 1 экз. |
| Методика поверки | НРДЛ.411152.002РЭ1* | 1 экз. |
| Описание работы с программой конфигурирования счетчиков НАРТИС | НРДЛ.411152.002РЭ2* | 1 экз. |
| Программа поверки счетчиков НАРТИС «Meter Tools.exe» | НРДЛ.00001-01* | 1 экз. |
| Программа конфигурирования счетчиков НАРТИС «Meter Config.exe» | НРДЛ.00001-02* | 1 экз. |
| Антенна Adactus ADA-0062- SMA ** | - | 1 шт. |
| Коробка (групповая упаковка на 12 шт. счетчиков) | НШТВ.411915.002 | 1 шт. |
| Коробка (потребительская тара) | НШТВ.411915.001 | 1 шт. |
| * Поставляется по отдельному заказу организациям, проводящим поверку и эксплуатацию счётчиков. ** Входит в комплект поставки для вариантов исполнения, в условное обозначение которых входит буква G. | ||
осуществляется по документу НРДЛ.411152.002РЭ1 «Счетчик электрической энергии трехфазный интеллектуальный НАРТИС-300. Руководство по эксплуатации. Приложение В. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 28 октября 2019 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.551-2013
Установка поверочная универсальная УППУ-МЭ 3.1К, регистрационный номер в Федеральном информационном фонде № 39138-08.
Частотомер электронно-счетный АКИП 5102/1, регистрационный номер в Федеральном информационном фонде № 57319-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на счетчик давлением на навесную пломбу, расположенную в месте винтового крепления крышки к корпусу счетчика.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
НРДЛ.411152.002 ТУ Счетчики электрической энергии трехфазные интеллектуальные НАРТИС-300 Технические условия
| Зарегистрировано поверок | 104770 |
| Поверителей | 8 |
| Актуальность данных | 19.11.2024 |
