| Номер в госреестре | 77264-20 |
| Наименование СИ | Комплексы программно-технические систем автоматизации |
| Обозначение типа СИ | САТН-1 |
| Изготовитель | Акционерное общество «Транснефть-Автоматизация и Метрология» (АО «Транснефть-Автоматизация и Метрология»), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 30.01.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические систем автоматизации САТН-1 (далее ПТК), предназначены для измерений входных аналоговых сигналов напряжения и силы постоянного тока, электрического сопротивления постоянному току, преобразование данных сигналов и визуализация результатов в единицах контролируемых технологических параметров, а также формирования выходных аналоговых сигналов силы постоянного тока.
Принцип действия ПТК заключается в аналого-цифровом преобразовании сигналов напряжения и силы постоянного тока, электрического сопротивления постоянному току, поступающих с соответствующих первичных преобразователей (датчиков) технологических параметров (температура, давление, перепад давления, уровень, положение, расход, частота) не входящих в состав комплексов, а также цифро-аналоговом преобразовании в сигнал силы постоянного тока.
ПТК выполняют следующие функции:
- измерение входных электрических сигналов, а также воспроизведение силы постоянного тока;
- преобразование входных электрических сигналов в цифровой формат, пригодный для компьютерной обработки;
- обработка полученных значений измеряемых параметров в соответствии с алгоритмом, разработанным при проектировании конкретной системы автоматизации.
ПТК включают в свой состав:
- преобразователи для согласования уровней сигналов, гальванической развязки и/или искробезопасной защиты между первичными измерительными преобразователями, датчиками и исполнительными механизмами с одной стороны и модулями ввода-вывода аналоговых сигналов контроллеров с другой стороны, питания первичных приборов и преобразователей;
- программируемые логические контроллеры REGUL RX00 с модулями ввода-вывода аналоговых сигналов;
- АРМ оператора на базе промышленного компьютера с удаленным монитором и/или с сенсорным монитором (панелью).
Преобразователи и контроллеры, входящие в состав ПТК, монтируются внутри шкафов автоматики систем автоматизации, монитор АРМ устанавливается на лицевой двери шкафа, либо располагается отдельно от шкафа.
Исполнение и конфигурация ПТК по составу оборудования, его количеству, требованиям к функциям определяется заказом.
ПТК предназначены для построения на их базе систем автоматизации, систем автоматического управления промышленным технологическим оборудованием и автоматизированных систем управления технологическим процессом.
ПТК предназначены для использования вне взрывоопасных зон промышленных объектов. Связь с электротехническими устройствами и датчиками, установленными во взрывоопасных зонах, осуществляется через искробезопасные цепи.

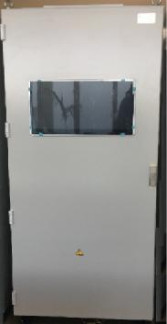

Общий вид шкафа автоматики ПТК с указанием устройств защиты от несанкционированного доступа, представлен на рисунке 1.
Пломбирование ПТК не предусмотрено. Механическая защита ПТК основана на использовании встроенного механического замка на дверях шкафов, в которых монтируются компоненты ПТК.
Программное обеспечение ПТК выполняет логические, вычислительные операции, реализует сбор, хранение, передачу, отображение данных, и включает: системное программное обеспечение контроллера (СПО) и прикладное программное обеспечение (ППО).
СПО предназначено для выполнения логических и вычислительных функций контроллера по реализации сбора, обработки, хранения, управления, передачи и предоставления данных. СПО устанавливается в энергонезависимую память модулей ввода/вывода аналоговых сигналов в производственном цикле на заводе изготовители контроллера и в процессе эксплуатации изменению не подлежит, ПО модулей ввода/вывода недоступно для коррекции конечным пользователем.
ППО предназначено для отображения параметров работы контроллеров и визуализации измерительной информации на АРМ, не влияет на метрологические характеристики ПТК, доступ к нему защищен паролем.
Метрологические характеристики ПТК нормированы с учетом ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения указаны в таблице 1.
| Таблица 1 - Идентификационные данные программного обеспечения | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RegulRTS * |
| Номер версии (идентификационный номер) ПО модуля ЦП | не ниже 3.5.6.20 |
| Номер версии (идентификационный номер) ПО модулей ввода/вывода | не ниже 1.0.14.0 |
| Цифровой идентификатор ПО | — |
* - альтернативное наименование «codesyscontrol»
Метрологические и основные технические характеристики ПТК приведены в таблице 2 и таблице 3.
| Таблица 2 - Метрологические характеристики ПТ | К | ||||
| Наименование канала | Диапазон измерения (воспроизведения) | Тип измерительного преобразователя (искробезопасного барьера) | Тип модулей ввода/вывода | Пределы допускаемой основной приведен- ной1) погрешности (уо), ±, % | Пределы допускаемой дополнительной приведенной 1) погрешности2) , в рабочих условиях (ур), ±, %/1°С |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Сила постоянного тока (измерение) | от 4 до 20 мА | ACT20M-AI-AO-S или ACT20M-AI-2AO-S (Рег. № 69025-17) | AI XX 04Y (Рег. № 63776-16) | 0,1 | 0,012 |
| MINI MCR-SL-RPSS-I-I-SP (Рег. № 55662-13) | AI XX 04Y (Рег. № 63776-16) | 0,25 | 0,012 | ||
| — | AI XX 04Y (Рег. № 63776-16) | 0,1 | 0,002 | ||
| Напряжение постоянного тока (измерение) | от -50 до +50 мВ | ACT20P-BRIDGE-S (Рег. № 69025-17) | AI XX 04Y^ ег. № 6377616) | 0,1 | 0,007 |
| от -1000 мВ до 1000 мВ | MAXC MCR (-EX)-T-UI-UP (Рег. № 68653-17) | AI XX 04Y (Рег. № 63776-16) | 0,15 | 0,012 | |
| от 0 до 10 В | ACT20M-AI-AO-S или ACT20M-AI-2AO-S (Рег. № 69025-17) | I XX 04Y (Рег. № 63776-16) | 0,1 | 0,012 | |
| от 0 до 10 В | — | AI XX 04Y (Рег. № 63776-16) | 0,1 | 0,002 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Сопротивле ние постоянному току (измерение) | от 1 до 2000 Ом | MAXC MCR (-EX)-T-UI-UP (Рег. № 68653-17) | AI XX 04Y (Рег. № 63776-16) | 0,15 | 0,012 |
| Сила постоянного тока (воспроизве дение) | от 4 до 20 мА | ACT20M-AI-AO-S или ACT20M-AI-2AO-S (Рег. № 6902517) | AO XX 01Y (Рег. № 63776-16) | 0,15 | 0,012 |
| MINI MCR-SL-RPSS-I-I-SP (Рег. № 5566213) | AO XX 01Y (Рег. № 63776-16) | 0,25 | 0,012 | ||
| — | AO XX 01Y (Рег. № 63776-16) | 0,1 | 0,0025 | ||
| Примечания: 1) Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений; 2) Дополнительная погрешность вызвана изменением температуры воздуха от нормальной. За нормальные условия измерений принята температура окружающей среды от +15 до +25 °С. В таблице указана максимально возможная комплектация ПТК. В зависимости от заказа в состав ПТК могут входить не все типы измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов. Количество и типы используемых преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов указываются в паспорте на шкафы автоматики. | |||||
Таблица 3 - Основные технические характеристики ПТК
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество входов для подключения первичных преобразователей, шт.: - аналоговый сигнал постоянного тока - аналоговый сигнал напряжения постоянного тока - аналоговый сигнал датчиков с омическим выходом Количество выходов для воспроизведения сигналов силы постоянного тока, шт. | от 8 до 64 от 8 до 64 от 1 до 24 от 1 до 24 |
| Параметры питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| 1 | 2 |
| Потребляемая мощность, кВ • А, не более | 0,7 |
| Габаритные размеры шкафа, мм, не более - высота - ширина - глубина | 2200 800 600 |
| Масса шкафа, кг, не более | 350 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа | от +5 до +45 до 80 от 84 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 20 |
| Среднее время восстановления работоспособности, ч, не более | 0,33 |
наносится типографским способом в центре снизу на титульные листы эксплуатационной документации и на шильдик, расположенный на передней двери шкафа.
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплектность ПТК
| Наименование | Обозначение | Количество |
| Комплекс программно-технический систем автоматизации САТН-1 | - | 1 шт. |
| Паспорт (формуляр) | ТЕВД.425210.005.001ПС | 1 экз. |
| Руководство по эксплуатации | ТЕВД.421459.200РЭ | 1 экз. |
| Методика поверки (копия) | 421459.200МП | 1 экз. |
осуществляется по документу 421459.200МП «Комплексы программно-технические систем автоматизации САТН-1. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 25 октября 2019 г.
Основные средства поверки:
- калибратор процессов документирующий Fluke 754, измерение силы постоянного тока от минус 30 до 30 мА, погрешность ± (0,01 %I + 5 мкА), воспроизведение силы постоянного тока от минус 0,1 до 22 мА, погрешность ± (0,01 %I + 3 мкА), воспроизведение напряжения постоянного тока от минус 15 до 15 В, погрешность ± (0,01 %U + 0,0005 В), от минус 1 до 1 В, погрешность ± (0,01 %U + 0,00005 В) (г.р. № 49876-12);
- магазин сопротивления Р4831, диапазон измерений от 0 до 100000 Ом, КТ 0,02 (Г.р. № 6332-77).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки и/или оттиска клейма.
приведены в эксплуатационном документе
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТЕВД.421459.200ТУ Комплекс программно-технический систем автоматизации САТН-1. Технические условия
| Зарегистрировано поверок | 50 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
