| Номер в госреестре | 77266-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | UTD-123 |
| Изготовитель | "Electrotecnica Arteche Hermanos S.A.", Испания |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения UTD-123 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения представляют собой трансформаторы индуктивного типа. Имеют одну первичную и три вторичных обмотки, размещенных на едином сердечнике и изолированных бумажно-масляной изоляцией. Обмотки и сердечник заключены в герметичный бак, заполненный маслом. Высоковольтный ввод расположен на головной части трансформатора, помещенной на фарфоровом изоляторе, заполненным маслом. Трансформаторы закрыты герметично и работают при постоянном давлении. Вывод Х первичной обмотки заземляется. Выводы вторичных обмоток подключены к клеммам контактной коробки на основании трансформатора. Трансформаторы предназначены для наружной установки. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.

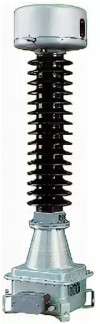

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | ||
| 0911229/1, 0911229/2, 0911229/3 | 0911226/2, 0911226/3, 0911226/1, 0911226/6, 0911226/4, 0911226/5, 0911226/19, 0911226/21, 0911226/20, 0911226/16, 0911226/17, 0911226/18 | ||
| Номинальное напряжение первичной обмотки и1ном, кВ | 110/V3 | 110/V3 | |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/V3 | 100/V3 | |
| Номинальная частота £юм, Гц | 50 | 50 | |
| Класс точности основной вторичной обмотки | 0,2 | 0,5 | 0,2 |
| Номинальная мощность основной вторичной обмотки, ВА | 50 | 250 | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -55 до +45 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | UTD-123 | 15 шт. |
| Паспорт | UTD-123 | 15 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Нормативные документы, устанавливающие требования к трансформаторам напряжения UTD-123
