| Номер в госреестре | 77273-20 |
| Наименование СИ | Генераторы сигналов низкочастотные |
| Обозначение типа СИ | Г3-054 |
| Изготовитель | Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург |
| Год регистрации | 2020 |
| Срок свидетельства | 30.01.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов низкочастотные Г3-054 (далее - генераторы) предназначены для генерирования электромагнитного низкочастотного сигнала синусоидальной формы.
Принцип действия генераторов основан на способе прямого цифрового синтеза сигнала требуемой частоты, при этом опорная частота задается кварцевым генератором.
Конструктивно генератор выполнен в металлическом корпусе, состоящем из рамы с лицевой и задней панелями и кожуха.
Электронная часть генератора выполнена на печатных платах. На лицевой панели генератора размещены органы индикации, управления и присоединения. Информация о режиме работы генератора отображается на ЖК-дисплее. На задней панели генератора размещены клемма заземления, сетевой предохранитель, разъём для подсоединения шнура питания, порт RS-232.

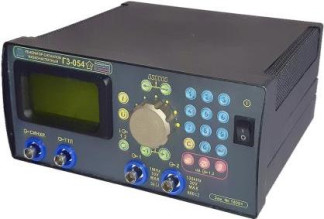

Общий вид средства измерений представлен на рисунке 1.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Работа генератора осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от аппаратной части генератора не функционирует. При этом аппаратная и программная части генераторов, работая совместно, обеспечивают заявленные технические характеристики.
Встроенное ПО каждого экземпляра генератора содержит массивы (таблицы), учитывающие конструктивные особенности конкретного генератора. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого генератора индивидуален, поэтому на дисплее он не отображается.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Г3-054 |
| Номер версии (идентификационный номер) ПО | 1.0.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот, Гц | |
| - выход 1 | от 10 до 999999 |
| - выход 2 | от 10 до 99999 |
| Дискретность установки частоты, Гц | 1 |
| Пределы допускаемой абсолютной погрешности установки частоты, Гц | ±(0,2+5-10-5;/)* |
| Наименование характеристики | Значение |
| Диапазон установки амплитуды выходного синусоидального напряжения без нагрузки, В - выход 1 | от 1 до 10 |
| - выход 2 | от 3 до 30 |
| Дискретность установки амплитуды выходного синусоидального напряжения без нагузки, В - выход 1 | 0,1 |
| - выход 2 | 0,3 |
| Пределы допускаемой относительной погрешности установки выходного напряжения, % | ±10 |
| Фиксированные ступени ослабления встроенного аттенюатора, дБ | 20, 40 |
| Пределы допускаемой абсолютной погрешности установки ослабления встроенного аттенюатора, дБ | ±0,5 |
| Пределы допускаемой относительной неравномерности уровня выходного напряжения относительно уровня на частоте 10 кГц, % - выход 1 от 22 до 199999 Гц | ±1,5 |
| - выход 1 от 200000 до 999999 Гц | ±10 |
| - выход 2 от 22 до 99999 Гц | ±1,5 |
| Коэффициент гармоник сигнала выхода 1 на нагрузке (50,0±0,5) Ом и максимальном уровне напряжения, %, не более - от 10 до 99 Гц | 0,2 |
| - от 100 до 19999 Гц | 0,1 |
| - от 20000 до 199999 Гц | 0,2 |
| - от 200000 до 999999 Гц | 0,5 |
| Коэффициент гармоник сигнала выхода 2 на нагрузке (600±6) Ом и максимальном уровне напряжения, %, не более | 2 |
| Характеристики прямоугольного сигнала, совместимого с ТТЛ уровнями на выходе ТТЛ на нагрузке (600±6) Ом: - амплитуда высокого уровня, В, не менее | 4,5 |
| - амплитуда низкого уровня, В, не более | 0,2 |
| - скважность | 2,0±0,1 |
| - длительность фронта и среза, нс, не более | 30 |
| Характеристики прямоугольного сигнала синхронизации, передний фронт которого совпадает с началом положительной полуволны синусоидального сигнала, совместимого с ТТЛ уровнями на выходе СИНХР на нагрузке (600±6) Ом: - амплитуда высокого уровня, В, не менее | 4,5 |
| - амплитуда низкого уровня, В, не более | 0,2 |
| - длительность сигнала, нс, не более | 200 |
| - длительность фронта и среза, нс, не более | 30 |
| * где f - установленная частота, Гц |
| Наименование характеристики | Значение |
| Выходное сопротивление, Ом | |
| - выход 1 | 50±5 |
| - выход 2 | 600+60 |
| Время установления рабочего режима, мин, не более | 15 |
| Время непрерывной работы, ч, не менее | 8 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, В-А, не более | 30 |
| Габаритные размеры генератора, мм, не более: | |
| - высота | 120 |
| - ширина | 230 |
| - длина | 240 |
| Габаритные размеры генератора в транспортной таре, мм, не более: | |
| - высота | 160 |
| - ширина | 360 |
| - длина | 470 |
| Масса, кг, не более | |
| - генератора | 3,0 |
| - генератора в транспортной таре | 5,7 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до +40 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| - относительная влажность воздуха, % | от 30 до 90 |
| Условия транспортировки в транспортной таре: | |
| - температура окружающей среды, °С | от -25 до +55 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| - относительная влажность воздуха, % | от 30 до 90 |
| Средний срок службы, лет | 6 |
| Средняя наработка на отказ, ч | 6000 |
наносится на лицевую панель генератора в виде наклейки и печатается типографским способом в левом верхнем углу титульного листа руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Генератор сигналов низкочастотый Г3-054 | МКИЯ.468782.001 | 1 шт. |
| Нагрузка универсальная 50 Ом/600 Ом | Г3 053КП8 | 1 шт. |
| Кабель соединительный | Г3 053КП5 | 1 шт. |
| Кабель соединительный высокочастотный | Г3 053КП6 | 1 шт. |
| Полный нуль-модемный кабель RS-232 | - | по заказу |
| Компакт-диск «Пакет программ УПМ» | - | по заказу |
| Вставка плавкая FUSE-1-5x20 | ВП2Б-1-1А | 2 шт. |
| Фильтр режекторный | МФР 447 | по заказу |
| Наименование | Обозначение | Количество |
| Шнур питания | - | 1 шт. |
| Тройник | СР-50-95Ф | 1 шт. |
| Формуляр | МКИЯ.468782.001 ФО | 1 экз. |
| Руководство по эксплуатации | МКИЯ.468782.001 РЭ | 1 экз. |
| Методика поверки | МП 4202/1-2019 | 1 экз. |
| Транспортировочный кейс | Г3-054/Я1 | 1 шт. |
осуществляется по документу МП 4202/1-2019 «Генераторы сигналов низкочастотные Г3-054. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 05 августа 2019 года.
Основные средства поверки:
- частотомер универсальный MCA3040, регистрационный номер в Федеральном информационном фонде 51532-12;
- мультиметр 3458A, регистрационный номер в Федеральном информационном фонде 25900-03;
- измеритель нелинейных искажений автоматический СК6-13, регистрационный номер в Федеральном информационном фонде 10227-85;
- анализатор спектра FSV40, регистрационный номер в Федеральном информационном фонде 42593-09;
- осциллограф цифровой запоминающий RTO-1022, регистрационный номер в Федеральном информационном фонде 46704-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Государственная поверочная схема для средств измерений времени и частоты»
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 «Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 ■ 10-1 до
2-109 Гц»
ТУ 26.51.44-144-20883295-2017 МКИЯ.468782.001 ТУ «Генератор сигналов низкочастотный Г3-054. Технические условия»
