| Номер в госреестре | 77279-20 |
| Наименование СИ | Датчики давления электронные |
| Обозначение типа СИ | P |
| Изготовитель | "ifm prover gmbh", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 30.01.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления электронные P (далее - датчики) предназначены для измерений избыточного давления и преобразований измеренного давления в унифицированные выходные сигналы силы постоянного тока и (или) напряжения постоянного тока.
Принцип действия датчиков основан на измерении и преобразовании давления в аналоговый выходной сигнал силы постоянного тока от 4 до 20 мА и (или) выходной аналоговый сигнал напряжения постоянного тока от 0 до 10 В и (или) отображении значений измеряемого давления на цифровом индикаторе или персональном компьютере (далее - ПК).
Датчики состоят из измерительного элемента, керамической емкостной ячейки для измерения давления или металлического тонкопленочного элемента, и электронного модуля, в котором измеренный сигнал преобразуется в аналоговый выходной сигнал силы постоянного тока от 4 до 20 мА или напряжения постоянного тока от 0 до 10 В или в цифровой код для связи с ПК по встроенному интерфейсу IO-Link.
Датчики выпускаются в модификациях PN и PT. Датчики модификации PN отличаются наличием дисплея и встроенным интерфейсом IO-Link.
Датчики модификации PN имеют исполнения, отличающиеся диапазонами измерений избыточного давления, массой и способом монтажа:
- с внешней резьбой: PN2160, PN2070, PN2071, PN2092, PN2093, PN2094, PN2096, PN2099, PN2097, PN2169, PN2098, PN3160, PN3070, PN3071, PN3092, PN3093, PN3094, PN3096, PN3097, PN3129, PN7160, PN7070, PN7071, PN7072, PN7092, PN7093, PN7094, PN7096, PN7097, PN7099;
- с внутренней резьбой: PN2560, PN2570, PN2571, PN2592, PN2593, PN2594, PN2596, PN2599, PN2597, PN2569, PN2598, PN3560, PN3570, PN3571, PN3592, PN3593, PN3594, PN3596, PN3597, PN3529, PN7560, PN7570, PN7571, PN7572, PN7592, PN7593, PN7594, PN7596, PN7597, PN7599.
Датчики модификации PT имеют следующие исполнения, отличающиеся диапазонами измерений избыточного давления и массой: PT5315, PT5304, PT5314, PT5303, PT5343, PT5323, PT5302, PT5312, PT5301, PT5300, PT5360, PT5415, PT5404, PT5494, PT5414, PT5403, PT5453, PT5443, PT5423, PT5402, PT5412, PT5401, PT5400, PT5460.

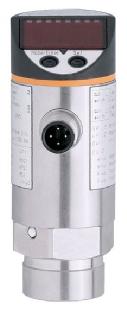

Общий вид датчиков представлен на рисунке 1.
а) модификация PN б) модификация PT
Рисунок 1 - Общий вид датчиков Пломбирование датчиков не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики датчиков модификации PN
| Наименование характеристики | Значение для исполнения | ||||||||||
| PN2160, PN2560 | PN2070, PN2570 | PN2071, PN2571 | PN2092, PN2592 | PN2093, PN2593 | PN2094, PN2594 | PN2096, PN2596 | PN2099, PN2599 | PN2097, PN2597 | PN2169, PN2569 | PN2098, PN2598 | |
| Диапазон измерений избыточного давления, МПа | от 0 до 60 | от 0 до 40 | от 0 до 25 | от 0 до 10 | от -0,1 до 2,5 | от -0,1 до 1 | от 0,0125 до 0,25 | от -0,1 до 0,1 | от -0,005 до 0,1 | от -0,05 до 0,05 | от 0 до 0,025 |
| Выходной аналоговый сигнал силы постоянного тока, мА | от 4 до 20 | ||||||||||
| Выходной аналоговый сигнал напряжения постоянного тока, В | от 0 до 10 | ||||||||||
| Пределы основной допускаемой приведенной (к диапазону измерений) погрешности измерений избыточного давления, % | ±0,5 | ||||||||||
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % | ±0,2 | ||||||||||
| Наименование характеристики | Значение для исполнения | ||||||||
| PN3160, PN3560 | PN3070, PN3570 | PN3071, PN3571 | PN3092, PN3592 | PN3093, PN3593 | PN3094, PN3594 | PN3096, PN3596 | PN3097, PN3597 | PN3129, PN3529 | |
| Диапазон измерений избыточного давления, МПа | от 0 до 60 | от 0 до 40 | от 0 до 25 | от 0 до 10 | от 0 до 2,5 | от -0,1 до 1 | от 0 до 0,25 | от 0 до 0,1 | от -0,1 до 0 |
| Выходной аналоговый сигнал силы постоянного тока, мА | от 4 до 20 | ||||||||
| Выходной аналоговый сигнал напряжения постоянного тока, В | от 0 до 10 | ||||||||
| Пределы основной допускаемой приведенной (к диапазону измерений) погрешности измерений избыточного давления, % | ±0,5 | ||||||||
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % | ±0,2 | ||||||||
| Наименование характеристики | Значение для исполнения | |||||||||
| PN7160, PN7560 | PN7070, PN7570 | PN7072 PN7572 | PN7071, PN7571 | PN7092, PN7592 | PN7093, PN7593 | PN7094, PN7594 | PN7096, PN7596 | PN7097, PN7597 | PN7099, PN7599 | |
| Диапазон измерений избыточного давления, МПа | от 0 до 60 | от 0 до 40 | от 0 до 10 | от 0 до 25 | от 0 до 10 | от 0 до 2,5 | от -0,1 до 1 | от 0 до 0,25 | от 0 до 0,1 | от -0,1 до 0,1 |
| Выходной аналоговый сигнал силы постоянного тока, мА | от 4 до 20 | |||||||||
| Выходной аналоговый сигнал напряжения постоянного тока, В | от 0 до 10 | |||||||||
| Пределы основной допускаемой приведенной (к диапазону измерений) погрешности измерений избыточного давления, % | ±0,5 | |||||||||
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, % | ±0,2 | |||||||||
| Наименование характеристики | Значение для исполнения | ||||||||||
| PT5315 | PT5304 | PT5314 | PT5303 | PT5343 | PT5323 | PT5302 | PT5312 | PT5301 | PT5300 | PT5360 | |
| Диапазон измерений избыточного давления, МПа | от 0 до 0,6 | от 0 до 0,1 | от 0 до 1,6 | от 0 до 2,5 | от 0 до 4 | от 0 до 6 | от 0 до 10 | от 0 до 16 | от 0 до 25 | от 0 до 40 | от 0 до 60 |
| Выходной аналоговый сигнал силы постоянного тока, мА | от 4 до 20 | ||||||||||
| Пределы основной допускаемой приведенной (к диапазону измерений) погрешности измерений избыточного давления, % | ±0,5 | ||||||||||
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %: - в диапазоне температуры от -25 до +15 оС не включ. и св. +25 до +90 оС - в диапазоне температуры от -40 до -25 оС не включ. | ±0,1 ±0,2 | ||||||||||
| Наименование характеристики | Значение для исполнения | ||||||||||||
| PT5415 | PT5404 | PT5494 | PT5414 | PT5403 | PT5453 | PT5443 | PT5423 | PT5402 | PT5412 | PT5401 | PT5400 | PT5460 | |
| Диапазон измерений избыточного давления, МПа | от 0 до 0,6 | от 0 до 0,1 | от -0,1 до 1 | от 0 до 1,6 | от 0 до 2,5 | от 0 до 3 | от 0 до 4 | от 0 до 6 | от 0 до 10 | от 0 до 16 | от 0 до 25 | от 0 до 40 | от 0 до 60 |
| Выходной аналоговый сигнал силы постоянного тока, мА | от 4 до 20 | ||||||||||||
| Пределы основной допускаемой приведенной (к диапазону измерений) погрешности измерений избыточного давления, % | ±0,5 | ||||||||||||
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений избыточного давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 0С, %: - в диапазоне температуры от -25 до +15 оС не включ. и св. +25 до +90 оС - в диапазоне температуры от -40 до -25 оС не включ. | ±0,1 ±0,2 | ||||||||||||
| Характеристика | Значение для модификации | |
| PN | PT | |
| Напряжение питания постоянного тока, В | от 18 до 30 | от 8,5 до 36 |
| Степень защиты по ГОСТ 14254-2015 | IP65; IP67 | IP67; IP69 |
| Габаритные размеры (диаметрхдлина), мм, не более | 34x92,7 | 19x66 |
| Масса, г, не более | 300 | 60,5 |
| Нормальные условия измерений: »-» о/"ч - температура окружающей среды, С | от +15 до +25 | |
| Рабочие условия измерений: »-» о/"ч - температура окружающей среды, С | от -25 до +80 | от -40 до +90 |
наносится на титульный лист паспорта типографским способом и на датчик в виде наклейки. Комплектность средства измерений
Таблица 7 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчик давления электронный P | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-158-19 | 1 экз. |
осуществляется по документу ИЦРМ-МП-158-19 «Датчики давления электронные P. Методика поверки», утвержденному ООО «ИЦРМ» 20.09.2019 г.
Основные средства поверки:
- манометры грузопоршневые МП (регистрационный номер в Федеральном информационном фонде 52189-16);
- калибратор давления автоматический «ЭЛЕМЕР-АКД-12КИ» (регистрационный номер в Федеральном информационном фонде 64273-16);
- калибратор давления пневматический Метран-505 Воздух (регистрационный номер в Федеральном информационном фонде 42701-09);
- манометр грузопоршневой МВП-2,5 (регистрационный номер в Федеральном информационном фонде 1652-99);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия Техническая документация изготовителя
