Тепловизоры инфракрасные Fluke моделей Ti300+, Ti401 PRO (далее по тексту -тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
| Номер в госреестре | 77281-20 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | Fluke мод. Ti300+, Ti401 PRO |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2020 |
| Срок свидетельства | 30.01.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
| Свидетельство об утверждении типа | скачать |
| Руководство по эксплуатации | скачать |
Тепловизоры инфракрасные Fluke моделей Ti300+, Ti401 PRO (далее по тексту -тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры инфракрасные Fluke моделей Ti300+, Ti401 PRO отличаются друг от друга по техническим и метрологическим характеристикам и имеют исполнения, различающиеся частотой захвата изображений.
В тепловизорах используются:
- система оптической автофокусировки Fluke LaserSharp Auto Focus System, либо расширенная система ручной фокусировки;
- система аннотации фотографий IR-PhotoNotes для создания и связывания с ИК-изображением до пяти визуальных снимков различных объектов, текст или другую информацию, относящуюся к анализу данных и созданию отчетов;
- технология IR-Fusion для наложения друг на друга совмещенных изображений в видимом и ИК-спектре.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация, в т. ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа microSD и передана посредством прямого подключения к USB-порту, подключения через HDMI порт или при помощи беспроводной передачи данных (WiFi, Bluetooth) на персональный компьютер или мобильное устройство. В тепловизорах предусмотрена поддержка беспроводной системы Fluke ConnectTM, которая позволяет соединять измерительные приборы в приложении на вашем смартфоне или планшете.

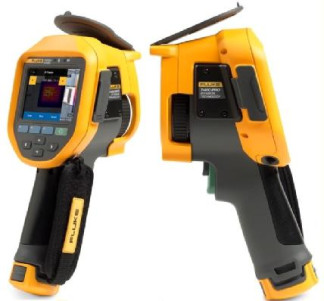

Фотографии общего вида тепловизоров инфракрасных Fluke моделей Ti300+, Ti401 PRO приведены на рисунке 1.
Рисунок 1 - Общий вид тепловизоров инфракрасных Fluke моделей Ti300+, Ti401 PRO Пломбирование тепловизоров не предусмотрено.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|||
|
Идентификационное наименование ПО |
CINB FPGA |
CINB NIOS |
CMB FPGA |
SOC |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.2.0 |
7.1.45 |
1.7.9 |
6.2.6 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
|||
Автономное программное обеспечение «SmartView» устанавливается на персональный компьютер и предназначено для анализа сохраненных в тепловизоре изображений и составления различных отчетов по данным измерений.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
|
Ti300+ |
Ti401 PRO |
|
|
Диапазон измерений температуры, °С |
от -20 до +650 |
|
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до + 100 °С включ., °С |
±2,0 |
|
|
Пределы допускаемой относительной погрешности измерений температуры св. +100 °С, % |
±2,0 |
|
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,075 |
|
|
Спектральный диапазон, мкм |
от 7,5 до 14 |
|
|
Углы поля зрения, градус по горизонтали х градус по вертикали: - стандартный ИК-объектив - телескопический интеллектуальный объектив 2-кратного увеличения() - телескопический интеллектуальный объектив 4-кратного увеличения*-) - широкоугольный интеллектуальный объектив - интеллектуальный объектив для макросъемки*) |
34°х24° 17°х12° 6°х4,5° 48°х43° 36,1°х27,1° |
|
|
Минимальное фокусное расстояние (в зависимости от объектива), м: - стандартный ИК-объектив - телескопический интеллектуальный объектив 2-кратного увеличения*) - телескопический интеллектуальный объектив 4-кратного увеличения*) - широкоугольный интеллектуальный объектив* ) - интеллектуальный объектив для макросъемки*) |
0,1 0,4! 1,5 0,1 0,0 |
|
|
Пространственное разрешение, мрад: - стандартный ИК-объектив - телескопический интеллектуальный объектив 2-кратного увеличения*) - телескопический интеллектуальный объектив 4-кратного увеличения*) - широкоугольный интеллектуальный объектив* ) |
1,85 0,93 0,47 2,62 |
0,93 0,47 0,23 1,31 |
|
Количество пикселей матрицы детектора, пикселихпиксели |
320х240 |
640х480 |
|
Масса (с аккумулятором и со стандартным ИК-объективом), кг, не более |
1,04 |
|
|
Запись изображений или частота обновлений, Гц |
9 или 60 |
|
|
Габаритные размеры, мм (высота х ширина х длина) |
277x122x167 |
|
|
Напряжение питания, В |
7,2 *литий-ионная аккумуляторная батарея) от 12 до 24 *внешний адаптер постоянного тока) |
|
|
Наименование характеристики |
Значение характеристики |
|
Ti300+ Ti401 PRO |
|
|
Срок службы батареи при непрерывном использовании, ч |
от 2 до 3 непрерывной работы |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -10 до +50 от 10 до 95 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
14000 |
|
Средний срок службы, лет, не менее |
5 |
|
Примечание: ( ) - по дополнительному заказу Допускается применять тепловизоры в сокращенном диапазоне измерений температуры, лежащим внутри диапазона измерений, приведенного в таблице. |
|
наносится на титульный лист Руководства по эксплуатации на тепловизор типографским способом, а также при помощи наклейки на корпус тепловизора.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловизор (модель в соответствии с заказом) |
Ti300+, Ti401 PRO |
1 шт. |
|
Блок питания переменного тока с сетевыми переходниками |
1 шт. |
|
|
Зарядное устройство с двумя отсеками для батареи |
1 шт. |
|
|
USB-кабель |
1 шт. |
|
|
Кабель HDMI |
1 шт. |
|
|
Сменная карта памяти типа microSD (4 Gb) |
1 шт. |
|
|
Руководство по эксплуатации (на русском языке) |
1 экз. |
|
|
Методика поверки |
МП 207-035-2019 |
1 экз. |
|
Аккумуляторные литий-ионные батареи (с индикацией оставшегося заряда) |
2 шт. |
|
|
Прочный переносной кейс для транспортировки |
1 шт. |
|
|
Регулируемый ремень для тепловизора (лево-или правосторонний) |
1 шт. |
|
|
Диск с руководствами по эксплуатации |
1 шт. |
|
|
Диск с программным обеспечением «SmartView» |
1 шт. |
|
|
Гарантийный регистрационный талон |
1 шт. |
|
|
По дополнительному заказу могут поставляться: телескопический интеллектуальный объектив 2-кратного увеличения FLK-LENS/TELE2, широкоугольный интеллектуальный объектив FLK-LENS/WIDE2, телескопический интеллектуальный объектив 4-кратного увеличения FLK-LENS/4XTELE2, интеллектуальный объектив для макросъемки FLK-LENS/25MAC2. |
||
осуществляется по документу МП 207-035-2019 «Тепловизоры инфракрасные Fluke моделей Ti300+, Ti401 PRO. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.11.2019 г. Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т. ч. и протяженные, эталонные с диапазоном воспроизводимых температур от минус 20 до плюс 650 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы-изготовителя
