Тепловизоры инфракрасные Fluke мод. TiX501, 77282-20

Тепловизоры инфракрасные Fluke модели TiX501 (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	77282-20
Наименование СИ	Тепловизоры инфракрасные
Обозначение типа СИ	Fluke мод. TiX501
Изготовитель	"Fluke Corporation", США
Год регистрации	2020
Срок свидетельства	30.01.2025
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

Объектив тепловизоров инфракрасных Fluke модели TiX501 может поворачиваться на 180° независимо от дисплея.

В тепловизорах используются:

- система оптической автофокусировки Fluke LaserSharp Auto Focus System, либо расширенная система ручной фокусировки;

- система аннотации фотографий IR-PhotoNotes для создания и связывания с ИК-изображением до пяти визуальных снимков различных объектов, текст или другую информацию, относящуюся к анализу данных и созданию отчетов;

- технология IR-Fusion для наложения друг на друга совмещенных изображений в видимом и ИК-спектре.

Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация, в т. ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа microSD и передана посредством прямого подключения к USB-порту, подключения через HDMI порт или при помощи беспроводной передачи данных (WiFi, Bluetooth) на компьютер или мобильное устройство. В тепловизорах предусмотрена поддержка беспроводной системы Fluke ConnectTM, которая позволяет соединять измерительные приборы в приложении на вашем смартфоне или планшете.

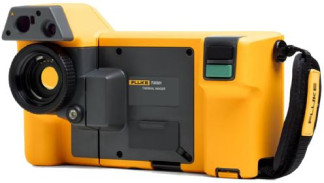

Фотографии общего вида тепловизоров инфракрасных Fluke модели TiX501 приведены на рисунке 1.

Рисунок 1 - Общий вид тепловизоров инфракрасных Fluke моделей TiX501 Пломбирование тепловизоров не предусмотрено.

/ I

Программное обеспечение

Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	CINB FPGA	CINB NIOS	CMB FPGA	SOC
Номер версии (идентификационный номер) ПО, не ниже	4.2.0	7.1.45	1.7.9	6.2.6
Цифровой идентификатор программного обеспечения	отсутствует

Автономное программное обеспечение «SmartView» устанавливается на персональный компьютер и предназначено для анализа сохраненных в тепловизоре изображений и составления различных отчетов по данным измерений.

Технические характеристики

Метрологические и основные технические характеристики тепловизоров приведены в таблице 2.

Таблица 2

Наименование характеристики	Значение характеристики
Диапазон измерений температуры, °С	от -20 до +650
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С	±2,0
Пределы допускаемой относительной погрешности измерений температуры св. +100 °С, %	±2,0
Порог температурной чувствительности (при температуре объекта +30 °С), °С	< 0,075
Спектральный диапазон, мкм	от 7,5 до 14
Углы поля зрения, градус по горизонтали х градус по вертикали: - стандартный ИК-объектив - телескопический интеллектуальный объектив 2-кратного * увеличения - широкоугольный интеллектуальный объектив*	34°х24° 12°х8,5° 48°х34
Минимальное фокусное расстояние, м: - стандартный ИК-объектив - телескопический интеллектуальный объектив 2-кратного * увеличения - широкоугольный интеллектуальный объектив	0,15 0,45 0,15
Пространственное разрешение, мрад: - стандартный ИК-объектив - телескопический интеллектуальный объектив 2-кратного * увеличения - широкоугольный интеллектуальный объектив	0,93 0,33 1,31
Количество пикселей матрицы детектора, пикселихпиксели	640х480
Масса (с аккумулятором и со стандартным ИК-объективом), кг, не более	1,54
Запись изображений или частота обновлений, Гц	9 или 60
Габаритные размеры, мм (высота х ширина х длина)	273х159х97
Напряжение питания, В	7,2 (литий-ионная аккумуляторная батарея) от 12 до 24 (внешний адаптер постоянного тока)
Срок службы батареи при непрерывном использовании, ч	от 2 до 3 непрерывной работы
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %	от -10 до +50 от 10 до 95 (без конденсации)
Средняя наработка до отказа, ч, не менее	14000

Средний срок службы, лет, не менее__5_

Примечание:

( ) - по дополнительному заказу

Допускается применять тепловизоры в сокращенном диапазоне измерений температуры, лежащим внутри диапазона измерений, приведенного в таблице._

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации на тепловизор типографским способом, а также при помощи наклейки на корпус тепловизора.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Тепловизор	TiX501	1 шт.
Блок питания переменного тока с сетевыми переходниками		1 шт.
Зарядное устройство с двумя отсеками для батареи		1 шт.
USB-кабель		1 шт.
Кабель HDMI		1 шт.
Сменная карта памяти типа microSD (4 Gb)		1 шт.
Руководство по эксплуатации (на русском языке)		1 экз.
Методика поверки	МП 207-036-2019	1 экз.
Аккумуляторные литий-ионные батареи (с индикацией оставшегося заряда)		2 шт.
Прочный переносной кейс для транспортировки		1 шт.
Регулируемый ремень для тепловизора (лево-или правосторонний)		1 шт.
Диск с руководствами по эксплуатации		1 шт.
Диск с программным обеспечением «SmartView»		1 шт.
Гарантийный регистрационный талон		1 шт.
По дополнительному заказу могут поставляться: телескопический интеллектуальный объектив 2-кратного увеличения FLK-LENS/TELE2, широкоугольный интеллектуальный объектив FLK-LENS/WIDE2.

Поверка

осуществляется по документу МП 207-036-2019 «Тепловизоры инфракрасные Fluke модели TiX501. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.11.2019 г.

Основные средства поверки:

Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т. ч. и протяженные, эталонные с диапазоном воспроизводимых температур от минус 20 до плюс 650 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.
