| Номер в госреестре | 77283-20 |
| Наименование СИ | Тепловизоры инфракрасные портативные |
| Обозначение типа СИ | Fluke мод. PTi120 |
| Изготовитель | "Fluke Corporation", США; Завод-изготовитель "Anhui Shifu Instruments Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 30.01.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные портативные Fluke модели PTi120 (далее по тексту -тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными (портативными) оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра. В тепловизорах используется технология IR-Fusion для наложения друг на друга совмещенных изображений в видимом и ИК-спектре.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация, в т. ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора и передана посредством прямого подключения к USB-порту или при помощи беспроводной передачи данных (WiFi) на персональный компьютер или мобильное устройство. В тепловизорах предусмотрена поддержка беспроводной системы Fluke ConnectTM, которая позволяет соединять измерительные приборы в приложении на вашем смартфоне или планшете.

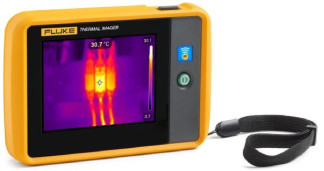

Фотографии общего вида тепловизоров инфракрасных портативных Fluke модели PTi120 приведены на рисунке 1.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FPGA |
| Номер версии (идентификационный номер) ПО, не ниже | V1.0 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономное программное обеспечение «SmartView» устанавливается на персональный компьютер и предназначено для анализа сохраненных в тепловизоре изображений и составления различных отчетов по данным измерений.
Метрологические и основные технические характеристики тепловизоров в зависимости от модели приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от -20 до +150 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры св. +100 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,06 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 50°х38° |
| Минимальное фокусное расстояние (в зависимости от объектива), м | 0,228 |
| Пространственное разрешение, мрад | 7,6 |
| Количество пикселей матрицы детектора, пикселихпиксели | 120x90 |
| Масса (с аккумулятором), кг, не более | 0,233 |
| Запись изображений или частота обновлений, Гц | 9 |
| Габаритные размеры, мм (высота х ширина х длина) | 89х127х25 |
| Напряжение питания, В | 7,2 (литий-ионная аккумуляторная батарея) |
| Срок службы батареи при непрерывном использовании, ч, не менее | 2 (без использования Wi-Fi) |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -10 до +50 от 10 до 95 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 14000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист Руководства по эксплуатации на тепловизор типографским способом, а также при помощи наклейки на корпус тепловизора.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тепловизор | PTi120 | 1 шт. |
| USB-кабель | 1 шт. | |
| Руководство по эксплуатации (на русском языке) | 1 экз. | |
| Методика поверки | МП 207-037-2019 | 1 экз. |
| Прочный переносной кейс для транспортировки | 1 шт. | |
| Регулируемый ремень для тепловизора (лево- или правосторонний) | 1 шт. | |
| Гарантийный регистрационный талон | 1 шт. |
осуществляется по документу МП 207-037-2019 «Тепловизоры инфракрасные портативные Fluke модели PTi120. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.11.2019 г. Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, эталонные с диапазоном воспроизводимых температур от минус 20 до плюс 150 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 156 |
| Поверителей | 21 |
| Актуальность данных | 21.11.2024 |
