| Номер в госреестре | 77286-20 |
| Наименование СИ | Системы автоматизированные измерительные |
| Обозначение типа СИ | КТС КПА-06 |
| Изготовитель | ООО "VXI-Системы", г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 30.01.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные измерительные КТС КПА-06 (далее по тексту - системы) предназначены для измерений напряжения постоянного тока, силы постоянного тока, электрического сопротивления постоянному току.
Системы выполнены по модульному принципу на основе стандарта VXI и представляют собой набор функциональных модулей (мезонинов), размещенных в базовом блоке (крейте), объединенных в зависимости от функционального назначения в измерительные каналы (далее по тексту - ИК), управляемые от персональной электронной вычислительной машины (далее по тексту - ПЭВМ). Принцип действия ИК основан на аналого-цифровом преобразовании измеряемой по двухпроводным, изолированным друг от друга каналам величины входных аналоговых сигналов напряжения постоянного тока в двоичный цифровой код, доступный для чтения программой пользователя.
Конструктивно системы представляют собой две 19-дюймовые стойки СЭ172 и СЭ173, с установленными в них источником питания переменного тока АКИП-1134-30-50, источником питания Mean Well NES-25-5, источником питания ИП-400, МН8И-0,1В (мезонин), МН8И-10В (мезонин), МН8И-50В (мезонин), ИС4 (модуль), ВВК5 (модуль) и блоком БЭ256. Для удобства работы измерительные выходы МН8И-0,1В, МН8И-10В, МН8И-50В, ИС4, блока БЭ256 и источник питания ИП-400 выведены на коммутационную панель КП-КТС-06. Система состоящая из стоек СЭ172 и СЭ 173 с установленными в них измерительными приборами, управляется при помощи ПЭВМ на операционной системе Windows 10.
Блок БЭ256 представляет собой базовый блок с носителями мезонинов НМ-М, в которые установлены модули (мезонины).

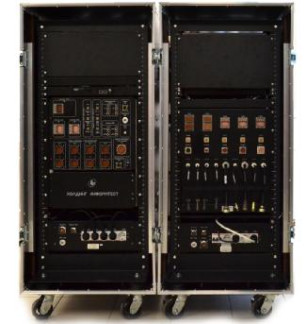

Общий вид систем автоматизированных измерительных КТС КПА-06 и схема пломбирования от несанкционированного доступа представлены на рисунках 1 и 2.
Системы работают под управлением программного обеспечения (ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня;
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций PovCalc.dll.
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PovCalc.dll |
| Номер версии ПО (идентификационный код) | не ниже 1.0 |
| Цифровой идентификатор ПО | 957294D4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока с источников питания объекта контроля, В | от 5 до 50 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока с источников питания объекта контроля, % | ±1 |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 10 |
| Пределы допускаемой приведенной к верхнему верхней границе диапазона измерений погрешности измерений напряжения постоянного тока, % | ±2 |
| Предел измерений силы постоянного тока от источников питания объектов контроля, А | 30 |
| Дискретность измерений силы постоянного тока от источников питания объектов контроля, мкА | 1 |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока от источников питания объекта контроля, % | ±1 |
| Предел измерений сопротивления постоянному току по двухпроводной схеме измерений, Ом | 100 |
| Дискретность измерений сопротивления постоянному току по двухпроводной схеме измерений, мкОм | 100 |
| Пределы допускаемой относительной погрешности измерений сопротивления постоянному току по двухпроводной схеме измерений, %: - в диапазоне от 110-4 до 10 включ. Ом - в диапазоне св. 10 до 100 Ом | ±0,9 ±0,4 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, В А, не более: | |
| - стойка СЭ172 | 1300 |
| - стойка СЭ173 | 1700 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - стойка СЭ172 | 1290 х 660 х 1530 |
| - стойка СЭ173 | 1290 х 660 х 1530 |
| Масса, кг, не более: | |
| - стойка СЭ172 | 100 |
| - стойка СЭ173 | 100 |
| Рабочие условия измерений: | |
| - температура окружающего воздуха, °С | от +5 до +40 |
| - относительная влажность при температуре +25 °C, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система автоматизированная измерительная КТС КПА-06 | - | 1 шт.* |
| Комплект ЗИП-О | ФТКС.305656.257 | 1 шт. |
| Руководство по эксплуатации | ФТКС.411713.300РЭ | 1 экз. |
| Формуляр | ФТКС.411713.300ФО | 1 экз. |
| Программное обеспечение на CD (компакт-дисках) | - | 1 шт. |
| * - В соответствии с заказом. | ||
осуществляется по разделу 13 «Методика поверки» документа ФТКС.411713.300РЭ «Системы автоматизированные измерительные КТС КПА-06. Руководство по эксплуатации», утвержденному ООО «ИЦРМ» 23 октября 2019 г.
Основные средства поверки:
- калибратор универсальный 9100E (регистрационный номер в Федеральном информационном фонде 25985-09);
- магазин электрического сопротивления Р4834 (регистрационный номер в Федеральном информационном фонде 11326-90);
- нагрузка электронная программируемая АТН-8240 (регистрационный номер в Федеральном информационном фонде 50595-12);
- источник питания повышенной мощности Б5-3050М (регистрационный номер в Федеральном информационном фонде 49796-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в формуляр в виде наклейки или оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно- измерительной аппаратуры (магистраль VXI) общие технические требования
ФТКС.411713.300ТУ Системы автоматизированные измерительные КТС КПА-06. Технические условия
