| Номер в госреестре | 77287-20 |
| Наименование СИ | Установки многофункциональные |
| Обозначение типа СИ | CPC 100 |
| Изготовитель | "OMICRON electronics GmbH", Австрия |
| Год регистрации | 2020 |
| Срок свидетельства | 30.01.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки многофункциональные CPC 100 (далее по тексту - установки) предназначены для воспроизведения и измерений напряжения и силы переменного и постоянного тока, измерений электрического сопротивления постоянному току.
Принцип действия установок заключается в формировании испытательных и управляющих сигналов с заданными параметрами и измерения их величин на входе и выходе проверяемого оборудования. Сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются по математическим алгоритмам и результаты измерений отображаются на графическом ЖК-дисплее.
Установки применяются при пуско-наладочных работах и комплексном техническом обслуживании оборудования трансформаторных электрических подстанций (релейных защит и автоматики, коммутационных устройств и силовых выключателей, защитных реле, трансформаторов, линий электропередачи и кабелей, систем заземления, электрических машин, оборудования цифровых подстанций).
Испытательные сигналы напряжения и силы постоянного и переменного токов в установках формируются генераторами напряжения и тока, построенными на 16-разрядных ЦАП и цифровых сигнальных процессорах, что позволяет получать высокую точность во всем рабочем диапазоне воспроизводимых амплитуд, частот и фаз.
Генераторы установок имеют независимое непрерывное регулирование по величине, частоте и фазе сигнала, защищены от перегрузки, короткого замыкания, перегрева, высоковольтных выбросов при переходных процессах в испытываемом оборудовании. Группы выходов по напряжению и по току гальванически изолированы друг от друга и источника питания.
Кроме этого установки позволяют проводить измерения внешних напряжения и силы постоянного и переменного тока по соответствующим входам, электрического сопротивления постоянному току, а также контролировать состояние различных цифровых устройств по двоичным входам.
С дополнительными модулями CP TD1, CP TD12 и CP TD15 установки могут измерять электрическую емкость и тангенс угла диэлектрических потерь изоляции.
Основные узлы установок: генератор напряжения, генератор тока, микропроцессор, устройство ввода-вывода, схема интерфейсов, ЖК-дисплей, блок питания.
Конструктивно установки выполнены в металлических корпусах с защитными прорезиненными кожухами.
На лицевой панели установок расположены разъемы выходов, входов, графический ЖК-дисплей, клавиатура, поворотный переключатель режимов, кнопка аварийного отключения. Лицевая панель закрывается откидной крышкой.
На боковой панели размещены клемма заземления, разъем сети питания, высоковольтный выход, выходы генератора тока, выключатель питания, разъемы интерфейсов USB и Ethernet, ручки для переноски.

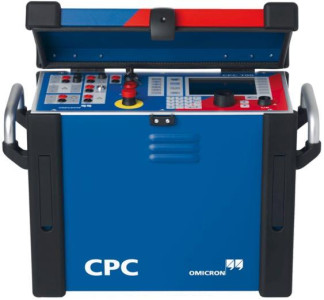

Общий вид установок представлен на рисунках 1 - 2.
Для предотвращения несанкционированного доступа к внутренним частям корпус установок пломбируется бумажным стикером.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место
пломбировки
Место нанесения знака поверки
Установки функционируют под управлением встроенного программного обеспечения
(ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики установок нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 2.00 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики в режиме воспроизведения напряжения переменного тока_
| Физическая величина | Предел воспроизведения, В | Пределы допускаемой основной абсолютной погрешности воспроизведения, В |
| Напряжение переменного тока | 500 1) | ±(0,00ЬЦв.+0,00ЬЦп.) |
| 1000 1) | ||
| 2000 2) | ||
| Примечания 1) - в диапазоне частот от 15 до 400 Гц; 2) - на частоте 50 Гц; Ив. - выходное напряжение, В; Цп. - предел воспроизведения напряжения, В | ||
Таблица 3 - Метрологические характеристики в режиме воспроизведения силы переменного и постоянного тока
| Физическая величина | Предел воспроизведения, А | Пределы допускаемой основной абсолютной погрешности воспроизведения, А | |
| Сила переменного тока | 800 1) | ±(0,002-1в.+0,002-1п.) | |
| Сила переменного тока | 2000 1)2) | ±(0,0025-1в .+0,0025-1п.) | |
| Сила постоянного тока | 400 | ±(0,005-!в.+0,00Ыл.) | |
| Примечания 1) - на частоте 50 Гц; 2) - с усилителем тока СР СВ2; 1в. - выходная сила тока, А; 1п. - предел воспроизведения силы тока, А | |||
| Физическая величина | Предел измерений, В | Пределы допускаемой основной абсолютной погрешности измерений, В |
| Напряжение переменного 1)2) тока | 0,3 | ±(0,003-Ш.+0,001-ип.) |
| 3 | ±(0,002-ии.+0,001-Ш.) | |
| 30 | ±(0,001-ии.+0,001-ип.) | |
| 300 | ||
| Напряжение переменного тока 1)3) | 0,03 | ±(0,002-ии .+0,005-ип.) |
| 0,3 | ±(0,0015-ии .+0,0015-ип.) | |
| 3 | ±(0,0005-ии.+0,0015-ип.) | |
| Напряжение постоянного тока | 0,01 | ±(0,001-Ш.+0,003-ип.) |
| 0,1 | ±(0,001-Ш.+0,002-ип.) | |
| 1 | ±(0,0005-ии.+0,0015-ип.) | |
| 10 | ||
| Примечания 1) - в диапазоне частот от 15 до 400 Гц; 2) - входное сопротивление 500 кОм; 3) - входное сопротивление 10 МОм; ии. - измеренное значение напряжения, В; ип. - предел измерений напряжения, В | ||
| Таблица 5 - Метрологические характеристики в режиме измерений силы переменного и постоянного тока | ||
| Физическая величина | Предел измерений, А | Пределы допускаемой основной абсолютной погрешности измерений, А |
| Сила переменного тока ) | 1 | ±(0,00Ыи.+0,00Ып.) |
| 10 | ||
| Сила постоянного тока | 1 | ±(0,0005Пи.+0,0015^1п.) |
| 10 | ||
Примечания
1) - в диапазоне частот от 15 до 400 Гц; 1и. - измеренное значение силы тока, А; 1п. - предел измерений силы тока, А
Таблица 6 - Метрологические характеристики в режиме измерений электрического сопротивления постоянному току_
| Сила тока, А | Предел измерений, Ом | Пределы допускаемой основной абсолютной погрешности измерений, Ом |
| 4-х проводная схема измерений | ||
| 400 | 1 • 10-4 | ±0,015vRh. |
| 1 • 10-3 | ±0,0095^Rh. | |
| 1-10-2 | ||
| 6 | 110-1 | ±0,006•Rи. |
| 1 | ||
| 1 | 10 | ±0,004•Rи. |
| Сила тока, А | Предел измерений, Ом | Пределы допускаемой основной абсолютной погрешности измерений, Ом |
| 2-х проводная схема измерений | ||
| Менее 5 • 10-3 | 1102 | ±0,012-Яи. |
| 1-103 | ±0,0102-Яи. | |
| 1 • 104 | ±0,01 •Яи. | |
| Примечание - Яи. - измеренное значение электрического сопротивления постоянному току, Ом | ||
Таблица 7 - Метрологические характеристики в режиме измерений электрической емкости и
| тангенса угла диэлектрических потерь с модулями CP TD1, CP T | D12, CP TD15 |
| Наименование характеристики | Значение |
| Диапазон выходного напряжения переменного тока, В | от 0 до 12000 1j 2) |
| Диапазон измерений электрической емкости, мкФ | от 1 • 10-6 до 3 |
| Пределы допускаемой основной абсолютной погрешности измерений электрической емкости, мкФ | ±2,4^10-3C^ 3) |
| Диапазон измерений тангенса угла диэлектрических потерь | от 0 до 1 |
| Пределы допускаемой абсолютной погрешности измерений тангенса угла диэлектрических потерь | ±(5П0-3^и±2П0-4) 3) |
| Примечания 1) - диапазон частот от 15 до 400 Гц; 2) - у модуля CP TD15 от 0 до 15000 В; 3) - в диапазоне напряжения переменного тока от 2000 до 10000 В; C^ - измеренное значение электрической емкости, мкФ; D^ - измеренное значение тангенса угла диэлектрических потерь | |
Пределы допускаемой дополнительной погрешности воспроизведения/измерений физических величин от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, в долях от пределов допускаемой основной погрешности - 0,5.
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 85 до 264 50/60 |
| Габаритные размеры (длинахширинахвысота), мм | 468х233х394 |
| Масса, кг | 29 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18 до +28 80 |
| Рабочие условия измерений - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +55 до 95 без конденсации |
| Средняя наработка на отказ, ч | 10000 |
наносится на лицевую панель установок способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка многофункциональная | CPC 100 | 1 шт. |
| Комплект измерительных кабелей | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-117-19 | 1 экз. |
осуществляется по документу ИЦРМ-МП-117-19 «Установки многофункциональные CPC 100. Методика поверки», утвержденному ООО «ИЦРМ» 11.11.2019 г.
Основные средства поверки: мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде № 25984-14); трансформатор напряжения измерительный эталонный NVRD (регистрационный номер в Федеральном информационном фонде № 32397-12); трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); шунт измерительный стационарный с ограниченной взаимозаменяемостью 75 ШИСВ. 1 (регистрационный номер в Федеральном информационном фонде № 24112-02); калибратор многофункциональный Fluke 5520A (регистрационный номер в Федеральном информационном фонде № 51160-12); шунт измерительный стационарный взаимозаменяемый 75ШИСВ (регистрационный номер в Федеральном информационном фонде № 29211-10); катушки электрического сопротивления измерительные Р310, Р321, Р331 (регистрационный номер в Федеральном информационном фонде № 1162-58); конденсатор воздушный образцовый Р5023 из состава моста переменного тока Р5026М (регистрационный номер в Федеральном информационном фонде № 10634-86).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса установки и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установкам многофункциональным CPC 100
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
