Номер в госреестре | 77289-20 |
Наименование СИ | Магнитометры |
Обозначение типа СИ | QuantumMag |
Изготовитель | ООО "ГЕОДЕВАЙС", г.С.-Петербург |
Год регистрации | 2020 |
Срок свидетельства | 30.01.2025 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Магнитометр QuantumMag (далее - магнитометры) предназначен для измерений магнитной индукции постоянного магнитного поля и может быть использован в составе рабочего эталона 2-го разряда единицы магнитной индукции постоянного магнитного поля согласно ГОСТ 8.030-2013.
Принцип действия магнитометра основан на выделении частоты резонансного поглощения (или испускания) электромагнитной энергии при переходе атомов рабочего вещества между двумя дискретными энергетическими зеемановскими подуровнями. Неравновесная населенность подуровней при этом достигается с помощью оптической накачки (воздействием поляризованного резонансного света, излучаемого спектральной лампой).
В магнитометре в качестве магниточувствительного элемента применен квантовый самогенерирующий преобразователь, в качестве рабочего вещества используются пары атомов Cs-133.
При поддержании необходимых для измерений условий на выходе такого преобразователя выделяется частота прецессии атомов цезия, пропорциональная внешнему магнитному полю. Примененный в QuantumMag однокамерный самогенерирующий преобразователь работает при оптимальной ориентации 450 оси датчика к направлению внешнего магнитного поля и имеет полярную и экваториальную мертвые зоны. Угловая рабочая зона такого преобразователя составляет не менее 200 от оптимального положения. Оптическая система магнитометра размещена в термостате, настроенном на оптимальную температуру работы ячейки поглощения (45-48) 0С.
Установленный на входе пульта управления магнитометра быстродействующий периодомер преобразует частоту прецессии в значение магнитной индукции, действующей на камеру поглощения. Помимо этой операции электронная схема пульта управления, основанная на применении микропроцессора, выполняет большое число вспомогательных функций -определение времени измерения, напряжения источника питания, потребляемого тока, уровня сигнала, вычисление среднего значения и средней квадратической погрешности из выполненной серии измерений.
Магнитометр может применяться в качестве индикатора магнитных аномалий при бесконтактном обследовании трубопроводов, в метрологических, магниторазведочных, геофизических работах и предназначен для измерения и регистрации модуля постоянного магнитного поля.
Магнитометр состоит из трех основных блоков - магнитоизмерительного преобразователя (МИП), пульта управления (ПУ) и аккумулятора.
МИП магнитометра включает в себя оптическую систему (ОС), выполняющую роль первичного преобразователя (ПП), и электронный блок возбуждения сигнала (БВС). Синусоидальный сигнал, формируемый в МИП, по кабелю поступает на вход пульта управления (ПУ), где он преобразуется в значение магнитной индукции и дополняется временем измерения и координатами пункта наблюдения.
Электронная схема ПУ размещена на одной плате и установлена в корпусе пенального типа, на лицевой панели которого находится жидкокристаллический дисплей и 18-ти клавишная клавиатура, дополненная двумя кнопками управления (ПУСК и подсветка табло) и одним переключателем питания. Для удобства эксплуатации магнитометра пусковая кнопка продублирована на ручке МИП. Питание магнитометра осуществляется от немагнитной аккумуляторной батареи напряжением +12 В; емкость аккумулятора 9 А/ч (допускается вариант с емкостью 7,2 А/ч).
Сбор данных с датчиков ведётся микропроцессором в ПУ. Блок управления магнитометра с помощью специального программного обеспечения обеспечивает снятие, обработку и визуализацию значений измеренной магнитной индукции.
На задней крышке ПУ один из винтов закрыт пломбой для защиты аппаратуры от несанкционированного доступа.

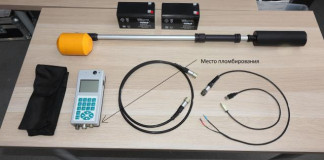

На рисунке 1 представлен общий вид магнитометра без транспортировочного кейса с указанием места нанесения пломбы.
Магнитометр имеет встроенное программное обеспечение, осуществляющее сбор данных, управление прибором, сохранение данных, визуализацию настроек прибора и результатов измерений.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО | |
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | MAGCNT |
Номер версии (идентификационный номер) ПО, не ниже | 2.2 |
Цифровой идентификатор ПО (контрольная сумма) | 5115753D |
Алгоритм расчета контрольной суммы | CRC32 |
Контрольная сумма указана для версии приведенной в таблице |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон измерений индукции постоянного магнитного поля, мкТл | от 20 до 100 |
Пределы допускаемой абсолютной погрешности измерений индукции постоянного магнитного поля, нТл | ±2 |
Таблица 3 - Основные технические характеристики | |
Наименование характеристики | Значение |
Габаритные размеры (ВхШхТ), мм, не более: - магнитоизмерительный преобразователь МИП - пульт управления ПУ - аккумулятор | 970х120х85 205х90х65 155х65х105 |
Масса, кг, не более: - магнитоизмерительный преобразователь МИП - пульт управления ПУ - аккумулятор | 1,4 0,55 2,55 |
Средняя потребляемая мощность (при 20 °С), Вт, не более | 9 |
Средняя наработка на отказ, ч | 4800 |
Средний срок службы, лет | 5 |
Условия эксплуатации: о/~' температура окружающего воздуха, С атмосферное давление относительная влажность | от -20 до +50 (84 - 107) кПа до 90 % при 30 °С |
наносится на титульный лист руководства по эксплуатации - типографским способом, на пульт управления магнитометра - методом лазерной гравировки.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Магнитоизмерительный преобразователь МИП | ГДРП.418744.001 | 1 |
Пульт управления ПУ | ГДРП.467444.001 | 1 |
Аккумулятор | LС-R129Р1 (LCR127R2P) | 2 |
Кабель МИП-ПУ | ГДРП.468363.004 | 1 |
Кабель питания | ГДРП.468363.001 | 1 |
Кабель USB | ГДРП.468363.002 | 1 |
Паспорт | ГДРП.416632.001 ПС | 1 |
Руководство эксплуатации | ГДРП.416632.005 РЭ | 1 |
Методика поверки | МП 2205-0007-2019 | 1 |
осуществляется по документу МП 2205-0007-2019 «ГСИ. Магнитометры QuantumMag. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 16.11.2019 г. Основные средства поверки:
- мера магнитной индукции (рабочий эталон 1-го разряда по ГОСТ 8.030-2013), погрешность воспроизведения магнитной индукции постоянного поля не более ±0,003 % в диапазоне от 20 до 100 мкТл.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых магнитометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на магнитометр.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции
Зарегистрировано поверок | 22 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
