| Номер в госреестре | 77290-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 110Б-III У1, ТФЗМ 110Б-IV У1 |
| Изготовитель | ПО "Запорожтрансформатор", Украина, г.Запорожье |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ 110Б-Ш У1, ТФЗМ 110E-IV У1 (далее по тексту -трансформаторы тока), изготовленные в период с 1986 по 1995 гг., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока выпускаются в следующих модификациях ТФЗМ 110Б-Ш У1, ТФЗМ 110Б-^ У1, которые отличаются друг от друга значениями номинального первичного тока и номинальной вторичной нагрузки.

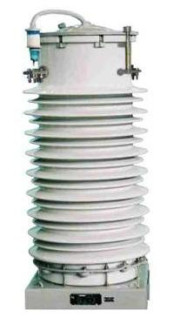

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Таблица 1 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-Ш У1
| Наименование характеристики | Значение для заводских номеров | |
| 4871, 4787, 4827 | 1331, 1324, 1348 | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток 11ном, А | 1000 | 750 |
| Номинальный вторичный ток 12ном, А | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 | 20 |
Таблица 2 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1У У1
| Наименование характеристики | Значение для заводских номеров | |
| 10151, 10204, 10155 | 7962, 7967, 7924 | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток 11ном, А | 500 | 300 |
| Номинальный вторичный ток 12ном, А | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ 110Б-Ш У1 | 6 шт. |
| Трансформатор тока | ТФЗМ 110Б-1У У1 | 6 шт. |
| Паспорт | ТФЗМ 110Б-Ш У1 | 6 экз. |
| Паспорт | ТФЗМ 110Б-1У У1 | 6 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 110Б-Ш У1, ТФЗМ 110Б-1У У1
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
