| Номер в госреестре | 77291-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВ |
| Изготовитель | ПО "Уралэлектротяжмаш", г.Свердловск (Екатеринбург) |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТВ (далее по тексту - трансформаторы тока), изготовленные в период с 1966 по 1986 гг., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
Трансформаторы тока выпускаются в следующих модификациях ТВ-35, ТВ-110-52, ТВ-110/18, ТВ-110/50, ТВ-110/52, ТВ-110-II У2, которые отличаются друг от друга значениями номинального первичного и вторичного токов, классом точности вторичных обмоток и номинальной вторичной нагрузки.

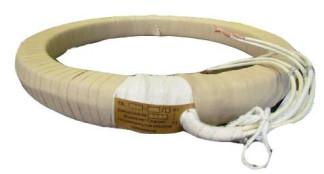

Общий вид средства измерений приведен на рисунке 1.
Таблица 1 - Метрологические характеристики трансформаторов тока ТВ-35
| Наименование характеристики | Значение для заводских номеров |
| 47-А, 47-В, 47-С, 1481-А, 1481-В, 1481-С | |
| Номинальное напряжение, кВ | 35 |
| Номинальный первичный ток 11ном, А | 300 |
| Номинальный вторичный ток 12ном, А | 5 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток для измерений и учета | 1 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 2 - Метрологические характеристики трансформаторов тока ТВ-110-52
| Наименование характеристики | Значение для заводских номеров |
| 1146-A, 1146-В, 1146-С | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 1000 |
| Номинальный вторичный ток 12ном, А | 5 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 3 - Метрологические характеристики трансформаторов тока ТВ-110/18
| Наименование характеристики | Значение для заводских номеров | |
| 7336-А, 7336-В, 7336-С | 611-А, 611-В, 611-С | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток 11ном, А | 600 | 300 |
| Номинальный вторичный ток 12ном, А | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток для измерений и учета | 3 | 10 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 50 | 40 |
Таблица 4 - Метрологические характеристики трансформаторов тока ТВ-110/50
| Наименование характеристики | Значение для заводских номеров |
| 2613-A, 2613-В, 2613-С | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 600 |
| Номинальный вторичный ток 12ном, А | 5 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
| Наименование характеристики | Значение для заводских номеров | |||
| 84-A, 84-В, 84-С | 135-A, 135-В, 135-С, 139-A, 139-В, 139-С, 140-A, 140-В, 140-С, 142-A, 142-В, 142-С, 138-A, 138-В, 138-С | 160-A, 160-В, 160-С | 041-A, 041-В, 041-С | |
| Номинальное напряжение, кВ | 110 | 110 | 110 | 110 |
| Номинальный первичный ток 11ном, А | 1500 | 1000 | 1000 | 600 |
| Номинальный вторичный ток 12ном, А | 5 | 5 | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 | 0,5 | 1 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 40 | 30 | 50 | 25 |
Таблица 6 - Метрологические характеристики трансформаторов тока ТВ-110-II У2
| Наименование характеристики | Значение для заводских номеров | |
| 4870-А, 4870-В, 4870-С, 4867-А, 4867-В, 4867-С, 5163-А, 5163-В, 5163-С, 5162-А, 5162-В, 5162-С | 888-А, 888-В, 888-С | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток !1ном, А | 1000 | 750 |
| Номинальный вторичный ток !2ном, А | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 50 | 50 |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 8 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТВ-35 | 6 шт. |
| Трансформатор тока | ТВ-110-52 | 3 шт. |
| Продолжение таблицы 8 | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТВ-110/18 | 6 шт. |
| Трансформатор тока | ТВ-110/50 | 3 шт. |
| Трансформатор тока | ТВ-110/52 | 24 шт. |
| Трансформатор тока | ТВ-110-II У2 | 15 шт. |
| Паспорт | ТВ-35 | 6 экз. |
| Паспорт | ТВ-110-52 | 3 экз. |
| Паспорт | ТВ-110/18 | 6 экз. |
| Паспорт | ТВ-110/50 | 3 экз. |
| Паспорт | ТВ-110/52 | 24 экз. |
| Паспорт | ТВ-110-II У2 | 15 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТВ
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
