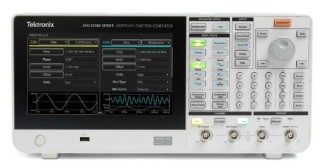

Генераторы сигналов произвольной формы AFG31000, 77294-20

Обозначение

модификации

Количество

каналов

Верхняя граница частотного диапазона, МГц

AFG31021

1

25

AFG31022

2

AFG31051

1

50

AFG31052

2

AFG31101

1

100

AFG31102

2

AFG31151

1

150

AFG31152

2

AFG31251

1

250

AFG31252

2

Идентификационные данные (признаки)

Значение

Идентификационное наименование

AFG31000 Firmware

Номер версии (идентификационный номер)

не ниже 1.4.6

Модификация

AFG31021

AFG31022

AFG31051

AFG31052

AFG31101

AFG31102

AFG31151

AFG31152

AFG31251

AFG31252

Максимальная частота сигналов ста синусоидальный прямоугольный, импульсный

ндартных фс

.........................25..........................

.........................20..........................

рм и произв<

.........................50..........................

.........................40..........................

зльной форм

.......................100......................

.........................80..........................

ы, МГц 150 120

250

160

2,5

125

пилообразный и другие сигналы сложной формы ^

0,5

0,8

1,0

1,5

произвольной формы

12,5

25

50

75

Выходное сопротивление, Ом

50

Диапазон установки амплитуды Um переменного напряжения (п-п), В

на нагрузку 50 Ом

0,001 < Um < 10 2)

0,001 < Um < 5 4)

на высокоомную нагрузку

0,002 < Um < 20 3)

0,002 < Um < 10 5)

Неравномерность АЧХ синусоидального сигнала на частотах F, дБ, не более 6)

F < 5 МГц

±0,2

±0,2

±0,2

±0,2

±0,2

5 МГц < F < 25 МГц

±0,3

-

-

-

-

5 МГц < F < 25 МГц

-

-

-

±0,3

±0,3

5 МГц < F < 50 МГц

-

±0,3

-

-

-

5 МГц < F < 100 МГц

-

-

±0,3

-

-

25 МГц < F < 100 МГц

-

-

-

±0,5

±0,5

100 МГц < F < 150 МГц

-

-

-

±1 ,0

-

100 МГц < F < 200 МГц

-

-

-

-

±1,0

200 МГц < F < 250 МГц

-

-

-

-

±2,0

енц-форма, экспоненциальная форма, хавер-синус. ,001 < Um < 8 на частотах 60 МГц < F < 80 МГц; МГц.

о сигнала 0,001 < Um < 5 на частотах F > 40 МГц. ,002 < Um < 16 на частотах 60 МГц < F < 80 МГц; МГц.

о сигнала 0,002 < Um < 10 на частотах F > 40 МГц. 00 МГц.

00 МГц.

жения (п-п) 1 В на частоте 1 кГц.

1)    Sin(x)/x, шум, Гаусс-форма, Лор

2)    Для синусоидального сигнала: 0 0,001 < Um < 6 на частотах F > 80 ] Для прямоугольного и импульсног

3)    Для синусоидального сигнала: 0 0,002 < Um < 12 на частотах F > 80 Для прямоугольного и импульсног

4)    0,001 < Um < 4 на частотах F > 2

5)    0,002 < Um < 8 на частотах F > 2

6)    Относительно амплитуды напря

Модификация

AFG31021

AFG31022

AFG31051

AFG31052

AFG31101

AFG31102

AFG31151

AFG31152

AFG31251

AFG31252

Относительный уровень гармоник синусоидального сигнала на частотах F, дБ, не более 1)

10 Гц < F < 20 кГц

-77

-77

-77

-72

-72

20 кГц < F < 1 МГц

-72

-72

-72

-72

-72

1 МГц < F < 5 МГц

-65

-65

-65

-74

-74

5 МГц < F < 25 МГц

-56

-

-

-

-

5 МГц < F < 25 МГц

-

-

-

-69

-69

5 МГц < F < 50 МГц

-

-56

-

-

-

5 МГц < F < 100 МГц

-

-

-56

-

-

25 МГц < F < 150 МГц

-

-

-

-37

-

25 МГц < F < 250 МГц

-

-

-

-

-37

Пределы диапазона установки постоянного напряжения смещения, В 2)

на нагрузку 50 Ом

±5,0

±2,5

на высокоомную нагрузку

±10,0

±5,0

Длительность фронта/среза сигнала прямоугольной формы, нс, не более 3)

амплитуда (п-п) Um < 5 В

7,0

5,0

3,5

3,0

2,0

амплитуда (п-п) Um > 5 В

8,0

6,0

4,2

-

-

Минимальная частота сигнала, мкГц

1,0 4)

Максимальное количество разрядов индикации частоты

12

Разрешение по частоте

1 мкГ ц или ед. мл. разряда

Пределы допускаемой относительной погрешности установки

“ 5,6)

частоты при выпуске из производства или после подстройки 7

±1,0-10-6

Относительный годовой дрейф частоты, не более

±1,0-10-6

Параметры сигнала внешней синхронизации

амплитуда напряжения (п-п), В

от 0,1 до 5,0

частота, МГ ц

10 ±0,035

Разрядность цифро-аналогового преобразователя, бит

14

Количество разрядов индикации напряжения

4

Разрешение по напряжению

0,1 мВ или ед. мл. разряда

Пределы допускаемой абсолютной погрешности установки напряжения, В

амплитуда (п-п) Um синусоидального сигнала частотой 1 кГц

±(0,01-Um± 0,001)

постоянное напряжение смещения U0

±(0,01-Uo ±0,005-Um ±0,001)

1)    При амплитуде напряжения (п-п) 1 В, типовые справочные значения.

2)    При наличии переменного напряжения значение предела диапазона меньше на величину пикового значения переменного напряжения.

3)    Типовые справочные значения.

4)    1 мГц для сигналов импульсной и произвольной формы.

5)    В рабочем диапазоне температур.

6)    Для сигнала произвольной формы к абсолютной погрешности установки частоты следует добавить 1 мкГц.

Тип выходного высокочастотного соединителя

BNC(f)

Номинальные значения напряжения и частоты сети питания

от 110 до 240 В; от 47 до 63 Гц

115 В; от 360 до 440 Гц

Потребляемая мощность, Вт, не более

120

Габаритные размеры, мм

ширина

413

глубина

144

высота

192

Масса, кг, не более

5,0

Рабочие условия применения

температура окружающего воздуха, °С

от 0 до 50

относительная влажность воздуха, %, не более (без конденсата)

при температуре до 40 °C включ.

80

при температуре св. 40 °C до 50 °C включ.

60

Наименование и обозначение

Кол-во

Генератор сигналов произвольной формы серии AFG31000 Модификация AFG31021/AFG31022/AFG31051/AFG31052/ AFG31101/AFG31102/AFG31151/AFG31152/AFG31251/AFG31252

1 шт. по заказу

Кабель сетевой тип A1

1 шт.

Руководство по эксплуатации 077-148-602R

1 шт.

Методика поверки AFG31000/МП-2019

1 шт.
