Тестеры токовой петли Fluke 710, 77298-20

Тестеры токовой петли Fluke 710 (далее по тексту - тестеры) предназначены для воспроизведения силы постоянного тока, измерений силы и напряжения постоянного тока.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	77298-20
Наименование СИ	Тестеры токовой петли
Обозначение типа СИ	Fluke 710
Изготовитель	"Fluke Corporation", США
Год регистрации	2020
Срок свидетельства	30.01.2025
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия тестеров в режиме воспроизведения основан на преобразовании цифровых сигналов в аналоговые с помощью ЦАП, а в режиме измерений на преобразовании входных аналоговых электрических сигналов в цифровую форму с помощью АЦП и последующем отображении результатов на графическом ЖК-дисплее с подсветкой.

Тестеры могут работать с токовым контуром (петлей), питающимся как от внешнего источника, так и от тестера. Кроме режимов для работы с токовым контуром (петлей), тестеры имеют режим генератора сигналов пилообразной формы для проверки динамических параметров систем управления.

Тестеры применяются для установки параметров, калибровки и устранения неисправностей передатчиков, клапанов, датчиков и других компонентов автоматизированных систем управления технологическими процессами (АСУ ТП) на производственных предприятиях.

Управление и контроль режимов работы тестеров осуществляется встроенным микропроцессором.

Тестеры оснащены функцией автоматического выключения при бездействии в течение времени, заданного оператором в меню настроек.

Основные узлы тестеров: блок нормализации сигналов, источник тока, источник напряжения, ЦАП, АЦП, микропроцессор, устройство управления, клавиатура, дисплей.

Конструктивно тестеры выполнены в пластмассовом корпусе и являются переносными изделиями.

На лицевой панели тестеров расположен ЖК-дисплей, поворотный переключатель режимов работы и кнопки управления.

На верхнем торце корпуса расположены гнезда для подключения измерительных выводов (щупов).

На задней панели размещены подставка для удобства работы и съемная крышка, под которой расположен держатель для установки элементов питания.

В тестерах отсутствует возможность связи с персональным компьютером, но имеется возможность коммуникации с аналогичными устройствами с помощью интерфейса HART.

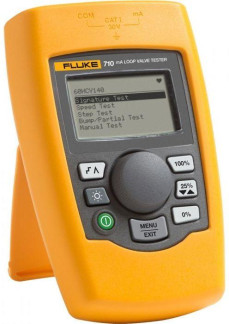

Общий вид тестеров представлен на рисунке 1.

Пломбирование тестеров токовой петли Fluke 710 не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) тестеров (микропрограмма) встроено в защищенную от записи память микроконтроллера, что исключает возможность несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. ПО является метрологически значимым. Метрологические характеристики тестеров нормированы с учетом влияния ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО)	Не ниже 3.0
Цифровой идентификатор ПО	-

Технические характеристики

Таблица 2 - Метрологические характеристики в режиме воспроизведения силы постоянного тока

Диапазон воспроизведения, мА	Разрешение (е.м.р), мА	Пределы допускаемой основной абсолютной погрешности воспроизведения, мА
от 0 до 24	0,001	±(0,0001-1+2 е.м.р.)
Примечание - I - воспроизводимое значение силы постоянного тока, мА

Таблица 3 - Метрологические характеристики в режиме измерений силы постоянного тока

Диапазон измерений, мА	Разрешение (е.м.р), мА	Пределы допускаемой основной абсолютной погрешности измерений, мА
от 0 до 24	0,001	±(0,0001-1+2 е.м.р.)
Примечание - I - измеренное значение силы постоянного тока, мА

Таблица 4 - Метрологические характеристики в режиме измерений напряжения постоянного тока

Диапазон измерений, В	Разрешение (е.м.р), В	Пределы допускаемой основной абсолютной погрешности измерений, В
от 0 до 30	0,001	±(0,0001-U+2 е.м.р.)
Примечание - U - измеренное значение напряжения постоянного тока, В

Пределы допускаемой дополнительной абсолютной погрешности воспроизведения/измерений всех физических величин, вызванной изменением температуры окружающего воздуха от нормальной в рабочем диапазоне измерений составляют ±0,002 % от верхней границы диапазона воспроизведения/измерений на каждый градус Цельсия.

Таблица 5 - Общие технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение постоянного тока, В	9
Габаритные размеры, мм, не более:
- длина	152
- ширина	93
- высота	44
Масса, кг, не более	0,3
Нормальные условия измерений:
- температура окружающего воздуха, °С	от +18 до +28
- относительная влажность воздуха, %	80
Рабочие условия измерений:
- температура окружающего воздуха, °С	от -10 до +50
- относительная влажность воздуха, %	95
Средний срок службы, лет	10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Тестер токовой петли Fluke 710	-	1 шт.
Зажимы типа «крокодил»	754-8016	2 шт.
Кабели измерительные	75X-8014	2 шт.
Тестовые щупы	TP220-4201	2 шт.
Зажимы SureGrip типа «крючок»	AC280-5001	2 шт.
Кабель с USB длиной 1,8 м	-	1 шт.
Мягкий футляр	-	1 шт.
Батареи питания типа LR03	-	6 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	ИЦРМ-МП-246-19	1 экз.

Поверка

осуществляется по документу ИЦРМ-МП-246-19 «Тестеры токовой петли Fluke 710. Методика поверки», утвержденному ООО «ИЦРМ» 28.11.2019 г.

Основные средства поверки: мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде № 25984-14); калибратор многофункциональный Fluke 5520A (регистрационный номер в Федеральном информационном фонде № 51160-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель корпуса и (или) свидетельство о поверке.
