| Номер в госреестре | 77299-20 |
| Наименование СИ | Аппаратура многоканальная измерительная управляющая |
| Обозначение типа СИ | SPIDER-101 |
| Изготовитель | "Crystal Instruments Corporation", США |
| Год регистрации | 2020 |
| Срок свидетельства | 30.01.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура многоканальная измерительная управляющая SPIDER-101 (далее - аппаратура) предназначена для измерений сигналов силы постоянного тока, поступающих от преобразователей относительной влажности воздуха, сигналов от термопреобразователей сопротивления, их последующей математической обработки, индикации ее результатов и подаче команд на исполнительные реле внешнего оборудования (испытательной климатической камеры) для поддержания заданных уровней температуры и относительной влажности воздуха.
Принцип действия аппаратуры заключается в нормированном аналого-цифровом преобразовании электрических сигналов силы постоянного тока, поступающих от первичных преобразователей тепловых величин и относительной влажности воздуха, в цифровые коды, и их дальнейшем пересчете в значения температуры и относительной влажности, их обработки, отображения и записи, а также подаче команд на исполнительные реле внешнего оборудования.
Аппаратура представляет собой моноблочный металлический корпус прямоугольной формы. На лицевой стороне расположены: кнопка включения/выключения питания, кнопка запуска выбранной программы работы (START) и кнопка активизации контактного аварийного выключателя (STOP). На задней стороне расположены: 10 входных каналов для измерений сигналов от термопреобразователей сопротивления, 8 входных каналов для измерений аналоговых сигналов силы постоянного тока от преобразователей относительной влажности воздуха и 2 выходных канала силы постоянного тока для подачи команд на исполнительные реле внешнего оборудования, разъём для подключения питания, разъемы Ethernet, порт высокоскоростной передачи данных, разъем для дистанционного контактного аварийного выключателя и технологические разъемы для периферийных устройств.
При помощи сетевого коммутатора аппаратура может объединяться с аппаратурой многоканальной измерительной управляющей «Spider-80x» и «Spider-81» в единую информационно-измерительную управляющую систему с поддержкой измерения сигналов напряжения и частоты переменного тока, поступающих от первичных измерительных преобразователей механических, тепловых, время-частотных, угловых, геометрических, акустических и электрических величин и сигналов силы постоянного тока, поступающих от термопреобразователей сопротивления и преобразователей относительной влажности воздуха и одновременной генерации задающих сигналов для автоматического управления вибрационными испытательными установками с заданным соотношением входных/выходных сигналов и команд на исполнительные реле внешнего оборудования (испытательной климатической камеры) для поддержания заданных уровней температуры и относительной влажности воздуха.
Общий вид аппаратуры с указанием мест пломбировки от несанкционированного доступа и нанесения знака поверки приведен на рисунке 1.
О
IPl'MlI Cttil ■!>
rikMtaH
CJ*

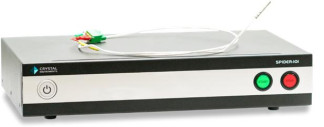

Рисунок 1 - Общий вид аппаратуры с указанием мест пломбировки от несанкционированного доступа и нанесения знака поверки
Аппаратура имеет встроенное и автономное программное обеспечение (далее - ПО). Автономное ПО не является метрологически значимым и предназначено для выгрузки файлов и дистанционного управления.
Встроенное ПО, установленное во внутреннюю память аппаратуры, является метрологически значимым. Встроенное ПО является неотъемлемой и неотделимой частью аппаратуры. К нему отсутствует какой-либо доступ со стороны третьих лиц с помощью автономного ПО или интерфейса аппаратуры. Идентификация встроенного ПО не осуществляется.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| встроенное ПО | автономное ПО | |
| Идентификационное наименование ПО | DSP application | EDM-Temperature Humidity Vibration |
| Номер версии (идентификационный номер) ПО, не ниже | 8.0.3.25 | 8.0.3.25 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Количество каналов для измерений сигналов от термопреобразователей сопротивления | 10 |
| Диапазон измерений сигналов от термопреобразователей сопротивления Pt100 с температурным коэффициентом а=0,00385 оС-1 по ГОСТ 6651-2009, Ом | от 60,26 до 212,05 |
| Пределы допускаемой относительной погрешности измерений сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009, % | ±0,5 |
| Диапазон индикации сигналов от термопреобразователей сопротивления Pt100 с температурным коэффициентом а=0,00385 оС-1 по ГОСТ 6651-2009 в температурном эквиваленте, оС | от -100 до +300 |
| Количество каналов для измерений аналоговых сигналов силы постоянного тока | 8 |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока, % | ±0,4 |
| Диапазон индикации относительной влажности, % | от 0 до 100 |
| Коэффициент пересчета измеренных значений силы постоянного тока в значения относительной влажности, %/мА | 6,25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 100 до 240 50/60 от 13,5 до 16,5 |
| Потребляемая мощность при питании от сети постоянного тока, Вт, не более | 15 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +30 °С, % | от -10 до +55 от 30 до 80 |
| Габаритные размеры (длинахвысотахширина), мм, не более | 370х80х216 |
| Масса, кг, не более | 3,63 |
| Средняя наработка на отказ, ч | 85 000 |
| Средний срок службы, лет | 10 |
наносится на лицевую панель аппаратуры в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура многоканальная измерительная управляющая SPIDER-101 | - | 1 шт. |
| Комплект кабелей | - | 1 комплект |
| CD-диск с ПО EDM | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-156-19 | 1 экз. |
осуществляется по документу ИЦРМ-МП-156-19 «Аппаратура многоканальная измерительная управляющая SPIDER-101. Методика поверки», утвержденному ООО «ИЦРМ» 06.12.2019 г. Основное средство поверки:
- калибратор многофункциональный Fluke 5522A (регистрационный номер в Федеральном информационном фонде 70345-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус аппаратуры, как показано на рисунке 1, и (или) на свидетельство о поверке.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Техническая документация изготовителя
