| Номер в госреестре | 77308-20 |
| Наименование СИ | Счетчики электрической энергии трехфазные многофункциональные |
| Обозначение типа СИ | РОТЕК РТМ-03 |
| Изготовитель | Акционерное общество «Научно-Производственная Компания РоТеК»(АО «НПК РоТеК»), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 30.01.2025 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные многофункциональные РОТЕК РТМ-03 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого или обратного направления по дифференцированным во времени тарифам в сетях переменного тока промышленной частоты.
Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной энергии, мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения. Счетчики также обеспечивают отсчет времени, календарной даты и вывод данных на жидкокристаллический индикатор (ЖКИ).
Счетчики могут использоваться как автономно, так и в автоматизированных информационных измерительных системах учета электрической энергии для передачи измерительных или вычислительных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Счетчики имеют в своем составе датчики тока и напряжения, внутренние часы, специальный измерительный преобразователь, микроконтроллер, энергонезависимую память, источник питания, жидкокристаллический индикатор для просмотра информации, кнопки управления, световые индикаторы, интерфейс RS-485, ИК-порт, оснащены отключающим реле. В счетчики дополнительно могут устанавливаться взаимозаменяемые блоки ввода-передачи данных: GPRS/PLC-модем, GSM-модем, RF-модем, Ethernet-модем, Wi-Fi модуль.
Конструктивно счетчик выполнен в пластмассовом корпусе. Конструкция счетчика соответствует требованиям ГОСТ 31818.11-2012. Основные клеммы счетчика, предназначенные для подключения к электрической сети, выполнены из электротехнического сплава. Дополнительные контакты клеммной колодки предназначены для импульсных выходов и цифровых интерфейсов. На передней панели счетчика расположена кнопка управления режимами индикации дисплея.
Токи и напряжения измеряемой сети через соответствующие зажимы и входные элементы поступают на соответствующие входы измерительного преобразователя, который выполняет преобразование аналоговых сигналов напряжения и тока в цифровые значения этих величин.
Центральный процессор принимает результаты измерений и размещает их в энергонезависимой памяти, поддерживает связь через интерфейс RS-485, ИК-порт и дополнительный блок ввода-передачи данных (GPRS/РLС-модем/GSM-модем/RF-модем/ Ethernet-модем /Wi-Fi модуль), выводит информацию на дисплей.
Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе счетчика.
С помощью программного обеспечения возможно осуществление настройки параметров счетчика, а также считывание данных, при этом связь компьютера со счетчиком может осуществляться как через оптический, так и цифровой порт. Для осуществления мер безопасности и надежности перед настройкой параметров счетчика необходимо пройти процедуру идентификации.

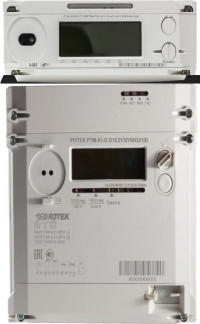

Фотография общего вида счетчиков, с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 1-4.
Счетчик электрической энергии трехфазный
многофункциональный РОТЕК РТМ-03_
D 3 D 3 Y - 3 I Y 1 0 - O 2 1 ID
Вид крепления
D - Стандарт DIN B - Стандарт BS
С - для установки на опору_
Напряжение и сила тока
1 - 3х230/400В, 100 А
2 - 3х230/400В, 80 A
3 - 3х230/400В, 60 A
4 - 3х230/400В, 10 A
5 - 3х57,7/100В, 10 A
Класс точности
A - класс точности 2 по ГОСТ 31819.21-2012 B - класс точности 1 ГОСТ 31819.21-2012 C - класс точности 2 по ГОСТ 31819.21-2012, класс точности 2 по ГОСТ 31819.23-2012
D - класс точности 1 по ГОСТ 31819.21-2012, класс точности 2 по ГОСТ 31819.23-2012
E - класс точности 0,5S по ГОСТ 31819.22-2012, класс точности
2 по ГОСТ 31819.23-2012
F - класс точности 2 по ГОСТ 31819.21-2012, класс точности 1 по ГОСТ 31819.23-2012
G - класс точности 1 по ГОСТ 31819.21-2012, класс точности 1 по ГОСТ 31819.23-2012
H - класс точности 0,5S по ГОСТ 31819.22-2012, класс точности 1 по ГОСТ 31819.23-2012
Постоянная счетчика
1 - 400
2 - 800
3 - 1000
4 - 1600
Измерение тока нейтрали
Y - Да N - Нет
Вид клеммной крышки
1 -Длинная прозрачная клеммная крышка
2 - Длинная непрозрачная клеммная крышка 3- Короткая прозрачная клеммная крышка
4 - Короткая непрозрачная клеммная крышка
Внутренний источник питания
I - Внутренняя батарея E - Внешняя батарея
S - Суперконденсатор
1 -Внутренняя + внешняя батареи
2 - Внутренняя батарея + суперконденсатор
3 - Внешняя батарея + суперконденсатор
F - Внутренняя батарея + внешняя батарея + суперконденсатор
- O
2
1
I
Счетчик электрической энергии трехфазный многофункциональный РОТЕК РТМ-03 Подсветка LCD
N - Нет
Y - Да_
Локальный пользовательский интерфейс
1 - 1 канал P1
2 - RS-485
Наличие вспомогательного реле
0 - Нет
1 - 1
2 - 2
Вид интерфейса
0 - Оптический интерфейс
1 - Инфракрасный интерфейс N - Нет
Модуль связи
1 - GPRS
2 - 3G
3 - 4G
4 - PLC
5 - RF
Наличие реле
0 - Нет
1 - 60 А
2 - 80 А
3 - 100 А
Антенна
N - Нет I - Внутренн. E - Внешн.
Протокол связи
D - DLMS S - SPODES
По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии производства счетчика.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Таблица 1 - Идентификационные данные п | рограммного обеспечения | |||
| Идентификационные данные (признаки) | РОТЕК-D | РОТЕК-C | РОТЕК-B | РОТЕК-T |
| Идентификационное наименование ПО | BSmart-EN | |||
| Номер версии (идентификационный номер) ПО | 0.17.01.93 | 0.5.04.81 | 0.13.11.71 | 0.5.09.46 |
| Цифровой идентификатор ПО | AC18 | 11FA | 761B | 17A4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 | |||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Классы точности: - для счетчиков активной и реактивной энергии: - по активной энергии ГОСТ 31819.21-2012 - по активной энергии ГОСТ 31819.22-2012 - по реактивной энергии ГОСТ 31819.23-2012 | 2 S2 . ; ^ ; ^ о" ^ |
| Номинальное напряжение ином, В | 57,7; 100; 230; 400 |
| Базовый ток 1б (максимальный !макс) ток, А | 5(60); 5(80); 5(100) |
| Номинальный ток !ном (максимальный ток !макс), А | 1,5(6); 5(7,5); 5(10) |
| Стартовый ток, А - ГОСТ 31819.21-2012 - класс точности счетчика 1/2 - непосредственное - через трансформаторы - ГОСТ 31819.21-2012 - ГОСТ 31819.23-2012 - класс точности счетчика 1/2 - непосредственное - через трансформаторы | 0,004 1б/0,005 1б 0,002-1ном/0,003-1ном 0,0011ном 0,004 1б/0,005 1б 0,002-1ном/0,003-1ном |
| Рабочий диапазон изменения частоты измерительной сети, Г ц | 50±2,5 |
| Погрешность хода часов, c | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт-ч) | 400, 800, 1000, 1600 |
| Диапазон значений постоянной счетчика по активной электрической энергии, имп/(квар-ч) | 400, 800, 1000, 1600 |
| Разрешающая способность счетного механизма отсчетного устройства, кВтч, не менее | 0,01 |
| Полная мощность, потребляемая каждой цепью тока при базовом токе, В А, не более | 1 |
| Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, В-А (Вт), не более | 10 (2) |
| Длительность хранения информации при отключении питания, лет, не менее | 10 |
| Срок службы батареи, лет, не менее | 16 |
| Число тарифов, не более | 4 |
| Число временных зон, не менее | 12 |
| Глубина хранения значений электрической энергии на начало месяца, месяцев, не менее | 36 |
| Глубина хранения значений электрической энергии на начало суток, не менее | 128 |
| Глубина хранения значений электрической энергии на начало интервала 30 минут, суток, не менее | 254 |
| Интервал усреднения мощности для фиксации профиля нагрузки, минут | 30 |
| Глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток, не менее | 128 |
| Количество записей в журнале событий, не менее | 1000 |
| Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 | 1 |
| Степень защиты от пыли и влаги по ГОСТ 14254-2015 | IP54 |
| Скорость обмена информацией по интерфейсам, бит/с, не менее | 1200 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 290x170x90 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +70 от 40 до 80 от 96 до 104 |
| Масса, кг, не более | 3,3 |
| Средняя наработка на отказ, ч | 250000 |
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии трехфазный многофункциональный | РОТЕК РТМ-03 | 1 шт. |
| Руководство по эксплуатации | РОТЕК РТМ-03.411152.992-2019 РЭ | 1 экз. |
| Паспорт | РОТЕК РТМ-03.411152.992-2019 ПС | 1 экз. |
| Методика поверки | РТ-МП-6530-551-2019 | 1 экз. |
осуществляется по документу РТ-МП-6530-551-2019 «ГСИ. Счетчики электрической энергии трехфазные многофункциональные РОТЕК РТМ-03. Методика поверки», утвержденному ФБУ «Ростест-Москва» 14 октября 2019 г.
Основные средства поверки:
- система переносная поверочная PTS 3.3C (регистрационный номер в Федеральном информационном фонде 60751-15);
- установки для проверки электрической безопасности GPI-725 (регистрационный номер в Федеральном информационном фонде 19971-00);
- приемник временной синхронизации NV08C-CSM-N24M (регистрационный номер в Федеральном информационном фонде 63278-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма и пломбы, наносится в паспорт при первичной поверке, и на свидетельство о поверке при периодической поверке.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2)
РОТЕК РТМ-03.411152.992-2019ТУ Счетчики электрической энергии трехфазные многофункциональные РОТЕК РТМ-03. Технические условия
| Зарегистрировано поверок | 77132 |
| Поверителей | 5 |
| Актуальность данных | 19.11.2024 |
