| Номер в госреестре | 77310-20 |
| Наименование СИ | Регистраторы параметров качества электроэнергии |
| Обозначение типа СИ | Fluke 1742, Fluke 1746, Fluke 1748 |
| Изготовитель | "Fluke Corporation Electronics", США; завод-изготовитель: "SC Benchmark Elec. Romania SRL", Румыния |
| Год регистрации | 2020 |
| Срок свидетельства | 30.01.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы параметров качества электроэнергии Fluke 1742, Fluke 1746, Fluke 1748 предназначены для:
- измерений напряжения и силы переменного тока;
- измерений и регистрации основных параметров электрической энергии в однофазных двухпроводных и трехфазных трехпроводных и четырехпроводных электрических сетях и системах электроснабжения переменного тока с номинальной частотой 50 или 60 Гц;
- измерений показателей качества электроэнергии.
Принцип действия регистраторов параметров качества электроэнергии Fluke 1742, Fluke 1746, Fluke 1748 (далее - регистраторы) основан на измерении силы тока, напряжения и частоты переменного тока с последующим аналогово-цифровым преобразованием измеренных значений и выводом результатов измерений на дисплей ПК или их записью в энергонезависимую память.

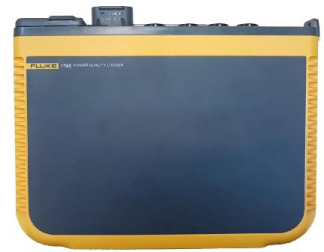

Регистраторы Fluke 1742, Fluke 1746, Fluke 1748 выполнены в малогабаритном переносном ударопрочном корпусе из пластика. На верхней панели размещены кнопка включения, индикаторы режимов работы и разъемы для загрузки/выгрузки данных, подключения приемника GPS, датчиков тока и измерительных проводов. Измерение силы электрического тока осуществляется при помощи датчиков тока i40S-EL, iFlex1500, iFlex3000, iFlex6000, которые работают по принципу пояса Роговского и подключаются посредством разъемов. Измерение напряжения и частоты переменного тока осуществляется с помощью измерительных проводов.
Регистраторы параметров качества электроэнергии Fluke 1742, Fluke 1746, Fluke 1748 выпускаются в модификациях, отличающихся наличием дополнительных функций. Fluke 1742 не имеет возможности измерений ассиметрии тока и напряжения, суммарных гармонических искажений силы тока и напряжения. В Fluke 1748 реализована возможность записи в журнал событий отклонения формы сигнала и профиля среднеквадратичных значений силы тока и напряжения.
Основываясь на данных, полученных в результате измерений силы тока, напряжения и частоты переменного тока, рассчитываются активная мощность, полная мощность, реактивная мощность, коэффициент мощности, активная мощность основной гармоники, полная мощность основной гармоники, реактивная мощность основной гармоники, активная энергия, полная энергия, реактивная энергия, энергопотребление, максимальное энергопотребление, коэффициенты гармонических искажений напряжения и силы тока.
Управление настройками и параметрами режима работы регистраторов, вывод информации на экран осуществляются посредством программного обеспечения.
Программное обеспечение регистраторов встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные(признаки) | Значение |
| Идентификационное наименование ПО | 174х Firmware |
| Номер версии ПО | не ниже 1.0.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы переменного тока, А - датчиками i40-EL - датчиками iFlex1500 - датчиками iFlex3000 - датчиками iFlex6000 | от 0,04 до 40,00 от 1 до 1500 от 3 до 3000 от 6 до 6000 |
| Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А - датчиками i40-EL - в диапазоне от 0,04 до 4 А включ. - в диапазоне св. 4 до 40 А - датчиками iFlex1500 - в диапазоне от 1 до 150 А включ. - в диапазоне св. 150 до 1500 А - датчиками iFlex3000 - в диапазоне от 3 до 300 А включ. - в диапазоне св. 300 до 3000 А - датчиками iFlex6000 - в диапазоне от 6 до 600 А включ. - в диапазоне св. 600 до 6000 А | ±(0,007-1Шм+0,0008) ±(0,007-1изм+0,008) ±(0,0Ыизм+0,03) ±(0,0Ыизм+0,3) ±(0,0Ыизм+0,09) ±(0,01-1изм+0,9) ±(0,015-1изм+0,18) ±(0,015 •1изм+1,8) |
| Диапазон измерений напряжения переменного тока, В | от 0 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В | ±0,001 •Иизм |
| Диапазон измерений частоты переменного тока, Гц | от 42,5 до 69 |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц | ± (0,001 ^изм) |
| Диапазон измерений напряжения гармоники (от 2 до 50), В | от 0 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений напряжения гармоники (от 2 до 50), В | ±0,05-игарм, но не менее 0,05 |
| Диапазон измерений силы переменного тока гармоники (от 2 до 50), А - датчиками i40-EL - датчиками iFlex1500 - датчиками iFlex3000 - датчиками iFlex6000 | от 0,04 до 40,00 от 1 до 1500 от 3 до 3000 от 6 до 6000 |
| Пределы допускаемой абсолютной погрешности измерений силы тока гармоники (от 2 до 50), А | ±0,05-1гарм, но не менее 0,0015-Id |
| Диапазон измерений суммарного коэффициента гармонических составляющих напряжения, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих напряжения, % | ±(0,025-Ku+0,05) |
| Диапазон измерений суммарного коэффициента гармонических составляющих силы тока, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармонических составляющих силы тока, % | ±(0,025-Ki+0,05) |
| Диапазон измерений мощности, Вт (В-А, вар) - датчиками i40S-EL - датчиками iFlex 1500-12 - датчиками iFlex 3000-24 - датчиками iFlex 6000-36 | от 0,04 до 40000,00 от 1 до 1500000 от 3 до 3000000 от 6 до 6000000 |
| Пределы допускаемой абсолютной погрешности измерений активной мощности, Вт - датчиками i40S-EL - датчиками iFlex 1500-12 - датчиками iFlex3000-24 - датчиками iFlex6000-36 | ±(0,012^Шм+0,00005^) ±(0,012^+0,00005^) ±(0,012ФШм+0,000075^) ±(0,017ФШм+0,000075^) |
| Пределы допускаемой абсолютной погрешности измерений полной мощности, В-А - датчиками i40S-EL - датчиками iFlex 1500-12 - датчиками iFlex3000-24 - датчиками iFlex6000-36 | ±(0,012- Sизм + 0,00005-Sd) ±(0,012- Sизм + 0,00005-Sd) ±(0,012- Sизм + 0,000075-Sd) ±(0,012- Sизм + 0,000075-Sd) |
| Пределы допускаемой абсолютной погрешности измерений реактивной мощности, вар - датчиками i40S-EL - датчиками iFlex 1500-12 - датчиками iFlex3000-24 - датчиками iFlex6000-36 | ±0,025- Sизм |
| Пределы допускаемой дополнительной погрешности измерений мощности (% от измеренной мощности) при UP-n>250 В - датчиками i40S-EL - датчиками iFlex 1500-12 - датчиками iFlex3000-24 - датчиками iFlex6000-36 | ±0,015- Pd(Sd, Qd) ±0,015- Pd(Sd, Qd) ±0,0225- Pd(Sd, Qd) ±0,0225- Pd(Sd, Qd) |
| Диапазон измерений дозы фликера PLt(Pst) | от 0 до 20 |
| Пределы допускаемой относительной погрешности измерений дозы фликера | ±0,05^Тизм^Тизм) |
Окончание таблицы 2_
Примечания
1изм - значение измеренной силы тока, А
Id - верхний предел используемого диапазона измерений силы тока, А иизм - значение измеренного напряжения, В F^ - значение измеренной частоты, Гц
Ки -значение измеренного коэффициента искажения синусоидальности кривой напряжения, % К1-значение измеренного коэффициента искажения синусоидальности кривой силы тока, %
PF - коэффициент мощности (отношение активной мощности к полной)
Ризм^изм, 0изм-значение измеренной мощности, (Вт, В-А, вар)
PD, Sd QD- верхний предел используемого диапазона измерений мощности, (Вт, В-А, вар)
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахширинах длина), мм, не более | 55x130x198 |
| Масса, кг, не более | 1,1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -10 до +50 80 от 96 до 104 |
| Степень защиты IP по ГОСТ 14254-2015 Степень защиты IP по ГОСТ 14254-2015 при использовании дополнительного комплекта измерительных проводов IP65 VOLT CONN | IP50 IP65 |
наносится на титульный лист руководства по эксплуатации или паспорт регистратора типографским способом и на корпус регистратора в виде голографической наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Регистратор параметров качества электроэнергии | Fluke 1742, Fluke 1746, Fluke 1748 | 1 шт. |
| Адаптер для кабеля питания | - | 1 шт. |
| Провод для измерения напряжения, 3-фазный + N | - | 1 шт. |
| Зажимы типа "дельфин" | - | 4 шт. |
| Кабель питания от сети | - | 1 шт. |
| Комплект из 2-х измерительных проводов с наращиваемыми разъемами, 18 см | - | 1 комп. |
| Комплект из 2-х измерительных проводов с наращиваемыми разъемами, 1,5 м | - | 1 комп. |
| Мягкая сумка для хранения/чехол | - | 1 шт. |
| Комплект токоизмерительных датчиков | iFlex1500, iFlex3000, iFlex6000, i40S-EL | опционально |
| Руководство по эксплуатации | - | 1 экз. |
| Приложение к руководству по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5691-551-2019 | 1 экз. |
осуществляется по документу РТ-МП-5691-551-2019 «ГСИ. Регистраторы параметров качества электроэнергии Fluke 1742, Fluke 1746, Fluke 1748. Методика поверки», утвержденному ФБУ «Ростест-Москва» 5 августа 2019 г.
Основные средства поверки:
- калибратор электрической мощности Fluke 6100A (регистрационный номер в Федеральном информационном фонде 33864-07);
- катушка для калибровки бесконтактных измерителей тока Fluke 5500A/C0IL (регистрационный номер в Федеральном информационном фонде 61596-15);
- усилитель тока Fluke 52120 А (регистрационный номер в Федеральном информационном фонде 61033-15);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Fluke Corporation Electronics»
