| Номер в госреестре | 77313-20 |
| Наименование СИ | Источники микропотоков газов и паров |
| Обозначение типа СИ | ИМ-ЭС |
| Изготовитель | ФГУП "ВНИИМ им.Д.И.Менделеева", г.С.-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 03.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники микропотоков газов и паров ИМ-ЭС (далее - ИМ-ЭС) являются мерами -эталонами сравнения (ЭС), которые в комплекте с термодиффузионными генераторами газовых смесей предназначены для воспроизведения единицы массовой концентрации компонентов в газовых средах и ее передачи рабочим эталонам 0 и 1-го разрядов в соответствии с Приказом Росстандарта от 14.12.2018 г. №2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
Принцип действия ИМ-ЭС - термодиффузионный.
ИМ-ЭС представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом (жидкостью, твердым веществом или сжиженным газом). Производительность ИМ-ЭС (количество вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, которым заполнен ИМ-ЭС, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.
Массовая концентрация компонента в газовой смеси (С в мг/м3), получаемой с помощью генератора в комплекте с ИМ-ЭС, рассчитывается по формуле:
c=g/q,
где G - значение производительности ИМ-ЭС, приведенное в паспорте, мкг/мин;
Q - значение объемного расхода газа-разбавителя, задаваемое на генераторе, дм3/мин. Конструктивно ИМ-ЭС могут быть выполнены в виде нескольких исполнений: фторопластовой трубки, ампулы, резервуара с трубкой или резервуара с мембраной, или с внутренней газопроницаемой трубкой.
Исполнение ИМ-ЭС определяется габаритными размерами, компонентом и обозначается при заказе следующим образом: ИМ-ЭС-Х-К, где Х - обозначение исполнения (по таблице 4); К - наименование компонента.
Предельным состоянием считают наличие вещества в ИМ-ЭС менее 10 % от полной вместимости (визуально) или от массы (брутто).
ИМ-ЭС относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям.
Общий вид ИМ-ЭС представлен на рисунке 1.

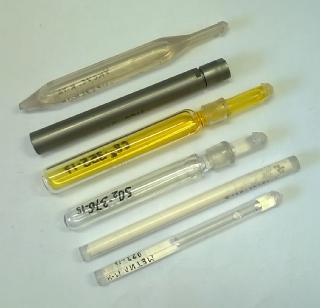

Рисунок 1 - Общий вид источников микропотоков газов и паров ИМ-ЭС различных
конструктивных исполнений
отсутствует.
Таблица 1 - Метрологические характеристики
| Химическое вещество | Производительность^ (G^ при температуре от +30 до +120 оС, мкг/мин | Доверительная относительная погрешность2), 5о, % (при Р=0,95), не более |
| от 0,05 до 0,10 включ. | ±3,0 | |
| SO2, NO2, NH3, CI2, HCl | св. 0,1 до 1,0 включ. | ±2,0 |
| св. 1,0 до 15,0 | ±1,5 | |
| от 0,02 до 0,10 включ | ±3,0 | |
| H2S | св. 0,1 до 1,0 включ. | ±2,0 |
| св. 1,0 до 10,0 | ±1,5 | |
| ВГ2 | от 0,1 до 1,0 включ. | ±2,0 |
| св. 1,0 до 4,0 | ±1,5 | |
| Hg | от 10-4 до 0,1 | ±3,0 |
| 1,2,4 триметилбензол (псевдокумол), бензонитрил, диизобутилметилфосфонат, динитрат | ||
| пропиленгликоль, диметилметилфосфонат, | от 0,1 до 1,0 | ±2,0 |
| несимметричный диметилгидразин (НДМГ), диэтилпропилфосфонат | ||
| Муравьиная кислота, | ||
| 2,6 толуилендиизоцианат, | ||
| 2,4 толуилендиизоцианат, трибутилфосфат, диизопропилметил фосфонат, акролеин | от 0,1 до 2,0 | ±2,0 |
| Химическое вещество | Производительность1) (Он) при температуре от +30 до +120 оС, мкг/мин | Доверительная относительная погрешность2), 5о, % (при Р=0,95) , не более |
| Акролеин, 1,2 дихлорэтилен | от 0,5 до 2,0 | ±2,0 |
| Пинаколиновый спирт, изоамиловый спирт, гидразин, гидразин-гидрат, формальдегид | от 0,1 до 1,0 включ. св. 1,0 до 3,0 | ±2,0 ±1,5 |
| Моноэтаноламин, диметилсульфид, винилхлорид, стирол, диизоамиловый эфир, этилхлорформиат, перфтортрибутиламин, метилметакрилат, тридекан, додекан, циклогексанол, винилацетат, бутилакрилат | от 0,1 до 1,0 включ. св. 1,0 до 5,0 | ±2,0 ±1,5 |
| Вода, фурфуриловый спирт, этилгликольацетат | от 1,0 до 5,0 | ±1,5 |
| HF, бутанол, метиленхлорид, изопропилбензол (кумол), циклогексанон, ацетальдегид, оксид этилена, хлорбензол, акрилонитрил, этилцеллозольв, метилтретбутиловый эфир, малеиновый ангидрид, хлористый бензил, 1,1,1 трихлорэтан, третичный бутилмеркаптан, диметилдисульфид, пропанол, изобутанол, диметилформамид | от 0,1 до 1,0 включ. св. 1,0 до 10,0 | ±2,0 ±1,5 |
| Тетрагидротиофен, этиленгликоль, метилбромид, пиридин, N,N - диметилацетамид, метилдиэтаноламин, ацетонитрил, ундекан, метилэтилкарбонат | от 1,0 до 10,0 | ±1,5 |
| Сероуглерод, изопропанол, пентан, нафталин, изопропилмеркаптан, бутилмеркаптан, декан, метилмеркаптан, хлористый этил, хлороформ, пропилмеркаптан, нонан, фенол, диметилкарбонат | от 0,1 до 1,0 включ. св. 1,0 до 15,0 | ±2,0 ±1,5 |
| Ацетон, метанол, тетрахлорметан, триметилсилан, гексаметилдисилазан, тетраэтилортосиликат, оксид пропилена, изопропанол, метилэтилкетон, сероокись углерода, тиофен, метилэтилсульфид | от 0,1 до 1,0 включ. св. 1,0 до 20,0 | ±2,0 ±1,5 |
| н-Пропилацетат, карбомат аммония | от 1,0 до 20,0 | ±1,5 |
| Химическое вещество | Производительность1) (G^ при температуре от +30 до +120 оС, мкг/мин | Доверительная относительная погрешность2), 5о, % (при Р=0,95) , не более |
| Диэтиловый эфир, этанол, | от 0,1 до 1,0 включ. | ±2,0 |
| бутилацетат, метанол, октан, | св. 1,0 до 20,0 | ±1,5 |
| уксусная кислота, диэтилкарбонат | св. 20,0 до 25,0 | ±1,0 |
| Бензол, о-ксилол, гексан, дихлорэтан, | ||
| этилбензол, толуол, трихлорэтилен, | от 0,1 до 1,0 включ. | ±2,0 |
| тетрахлорэтилен, изопентан, | св. 1,0 до 20,0 | ±1,5 |
| четыреххлористый углерод, | св. 20,0 до 30,0 | ±1,0 |
| эпихлоргидрин, циклогексан, этилацетат, гептан, изопентан | ||
| от 0,1 до 1,0 включ. | ±2,0 | |
| Этилмеркаптан, м-ксилол | св. 1,0 до 20,0 | ±1,5 |
| св. 20,0 до 35,0 | ±1,0 | |
| от 0,1 до 1,0 включ. | ±2,0 | |
| п-ксилол | св. 1,0 до 20,0 | ±1,5 |
| св. 20,0 до 40,0 | ±1,0 | |
| Акриловая кислота | от 15,0 до 45,0 | ±1,0 |
| 1) Конкретные значения производительности (G^ мкг/мин) и номинальной температуры | ||
| определяются при заказе и приводятся в паспорте на ИМ-ЭС | ||
| ’ Относительная погрешность, значений производительности, воспроизводимых | ||
| ИМ-ЭС | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Допускаемое относительное отклонение производительности от заданного при заказе значения, %, не более | ±15 |
| Диапазон номинальных значений температуры1^ °С, для следующих веществ2): неорганические вещества (кроме сероводорода, хлора и фтористого водорода) сероводород и хлор фтористый водород органические вещества | от +30 до +40 от +30 до +35 от +30 до +60 от +30 до +120 |
| 1) Конкретное значение номинальной температуры (Тн, °С) определяется при заказе и приводится в паспорте на ИМ-ЭС Допускаются промежуточные значения температуры, кратные «1» 2) Перечень веществ приведен в таблице 1 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, г, не более | 30 |
| Заполнение веществом (от полной вместимости), %, не менее | 70 1) |
| Содержание основного компонента в веществе для заполнения ИМ-ЭС, %, не менее | 99,0 2) |
| Наименование характеристики | Значение |
| Средняя наработка на отказ3) (при доверительной вероятности Р=0,95), ч | 6 000 |
| ИМ-ЭС относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям. Предельное состояние ИМ-ЭС, определяемое наличием вещества в ИМ-ЭС в % от полной вместимости (визуально) или от массы, менее3) | 10 |
| 1) Допускается заполнение ИМ-ЭС веществом не менее, чем 60 % от полной вместимости. Для ИМ-ЭС с производительностью не более 0,5 мкг/мин допускается заполнение веществом не менее чем 50 % от полной вместимости 2) Допускается заполнение ИМ-ЭС веществом с содержанием основного компонента не менее 97 % при условии определения содержания основного компонента по МИ, аттестованной в соответствии с ГОСТ Р 8.563-2009 и отсутствия в веществе летучих компонентов 3) Время непрерывной работы ИМ-ЭС, в течение которого сохраняются метрологические характеристики ИМ-ЭС с даты выпуска при соблюдении условий транспортировки, хранения и эксплуатации и с учетом предельного состояния - наличие вещества в ИМ-ЭС: 10 % от полной вместимости (визуально) или от массы) | |
Таблица 4 - Конструктивные исполнения и габаритные размеры
| Условное обозначе ние исполнения | Особенность конструкции | Длина проницаемого сосуда, мм | Наружный диаметр проницаемого сосуда, мм |
| А1 А2 | Трубка1-* | от 20 до 120 | от 4 до 15 |
| Б И | Ампула2) | от 20 до 120 | от 4 до 15 |
| Г1 Г2 | Резервуар с трубкой3) | от 15 до 50 (общая длина от 40 до 120) | от 4 до 10 |
| Д Е | Резервуар с мембраной или с внутренней газопроницаемой трубкой4) | Толщина мембраны от 0,5 до 2 мм от 5 до 20 | не более 4 |
| 1) Проницаемые сосуды (модификации А) изготавливаются из фторопластовой трубки по ТУ 301-89-90 «Трубки из фторопласта 4МБ калиброванные» 2) Ампулы из фторопласта Ф4МБ (модификация Б) изготавливаются по ТУ 95-766-80 (Кирово-Чепецкий химзавод) или ампулы из полиэтилена (пипетки Пастера), модификация И, изготавливаются из полиэтилена низкого давления по ГОСТ 16338-85 Полиэтилен низкого давления. Технические условия. 3) Резервуары (модификации Г) изготавливаются из стекла химически стойкого ХС-1, ГОСТ 21400-75 или из стали 12Х18НЭТ, ГОСТ 5632-72 4) Резервуары (модификации Д и Е) изготавливают из стали 12Х18НЭТ, ГОСТ 5632-72 | |||
наносится на паспорт и контейнер (упаковку), в котором хранится ИМ-ЭС.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Источник микропотоков 1) | ИМ-ЭС-Х-К 3) | 1 шт. |
| Контейнер 2) | КТ-02-000-СБ | 1 шт. |
| Паспорт | 26.51.53-058-0566450 ПС | 1 экз. |
| Методика поверки 4) | МП-242-2246-2019 | 1 экз. |
| Свидетельство о поверке ИМ-ЭС (на каждый экземпляр) | - | 1 экз. |
| 1) Исполнение, производительность и номинальная температура термостатирования ИМ-ЭС определяются при заказе 2) Контейнер пластмассовый или металлический (в т.ч. с продувкой) 3) Х -исполнение ИМ-ЭС по таблице 4; К - наименование компонента 4) При заказе от 10 штук ИМ-ЭС | ||
осуществляется по документу МП-242-2246-2019 «ГСИ. Источники микропотоков газов и паров ИМ-ЭС Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 15 мая 2019 г.
Основные средства поверки:
Газоанализаторы-компараторы, термодиффузионные генераторы газовых смесей, меры -первичные эталонные источники микропотоков ПЭИМ газов и паров, входящие в состав государственного первичного эталона (ГЭТ) в соответствии с ГПС, утвержденной Приказом Росстандарта от 14.12.2018 г. № 2664.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ТУ 26.51.53-058-02566450-2018 Источники микропотоков газов и паров ИМ-ЭС. Технические условия
