| Номер в госреестре | 77315-20 |
| Наименование СИ | Мерники технические 1-го класса вертикальные |
| Обозначение типа СИ | К7-ВМ2-АГЧ |
| Изготовитель | ОАО "Рузаевский завод химического машиностроения", г.Рузаевка |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники технические 1-го класса вертикальные К7-ВМ2-АГЧ (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Принцип работы мерников основан на измерении объёма жидкости методом слива или налива.
Мерники изготовлены из коррозионно- стойких материалов, не взаимодействующих с рабочей средой. Конструкция мерников обеспечивают достаточную жесткость, прочность и вместимость при длительной эксплуатации.
Конструктивно мерники представляет собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для обслуживания мерников. На корпусах мерников расположены пробно-спускные краны служащие для отбора проб. В мерниках имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мерниках предусмотрены смотровые окна. Заполнение мерников жидкостью до необходимого объёма производится через трубу для донного налива.
Мерник устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливается в вертикальное положение.

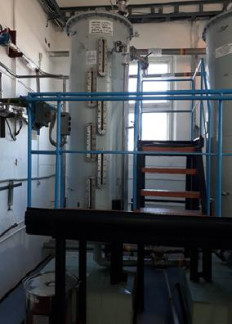

Общий вид мерников представлен на рисунке 1.
Рисунок 2 - Схема пломбировки мерников К7-ВМ2-АГЧ зав. №№ 8178-1, 8178-2, 8178-3
Схема пломбировки мерников от несанкционированного доступа представлена на рисунке 2.
от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики мерников
| Наименование характеристики | Значение | ||
| зав. № 8178-1 | зав. № 8178-2 | зав. № 8178-3 | |
| Номинальная вместимость, дм3 | 750 | 750 | 750 |
| Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % | ±0,2 | ||
Таблица 2 - Технические характеристики мерников
| Наименование характеристики | Значение | ||
| зав. № 8178-1 | зав. № 8178-2 | зав. № 8178-3 | |
| Габаритные размеры, мм, не более - диаметр | 700 | 700 | 700 |
| -высота | 2960 | 2960 | 2960 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84 до 106 |
наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник технический 1-го класса вертикальный К7-ВМ2-АГЧ | К7-ВМ2-АГЧ (заводские №№ 8178-1, 8178-2, 8178-3) | 3 шт. |
| Паспорт | К7-ВМ2-АГЧ, ПС | 3 шт. |
осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
- мерники эталонные 1-го разряда номинальной вместимостью 10, 100, 200 дм по ГОСТ 8.400-2013;
- колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм по ГОСТ 1770-74;
- термометр лабораторный с ценой деления 0,1°С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мерников с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мерникам техническим 1-го класса вертикальным К7-ВМ2-АГЧ
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
