| Номер в госреестре | 77317-20 |
| Наименование СИ | Мерники технические 1-го класса вертикальные |
| Обозначение типа СИ | ММВ |
| Изготовитель | Мамадышский спиртзавод, г.Мамадыш |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники технические 1-го класса вертикальные ММВ (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Принцип работы мерников основан на измерении объёма жидкости методом слива или налива.
Мерники изготовлены из коррозионно- стойких материалов, не взаимодействующих с рабочей средой. Конструкция мерников обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.
Конструктивно мерники представляет собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и верхней плоской крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерников расположены три пробно-спускных крана служащих для отбора проб. В мерниках имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мерниках предусмотрены смотровые окна. Заполнение мерников жидкостью до необходимого объёма производится через трубу для донного налива.
Мерники устанавливаются на опорах и с помощью домкратов, по ампуле уровня устанавливается в вертикальное положение.

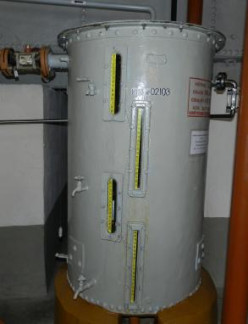

Общий вид мерников представлен на рисунке 1.
Схема пломбировки мерников от несанкционированного доступа представлена на рисунке 2.
Таблица 1 - Метрологические характеристики мерников
| Наименование характеристики | Значение | |||
| зав. № 3 | зав. № 5 | зав. № 11 | зав. № 15 | |
| Номинальная вместимость, дм3 | 666,00 | 611,20 | 711,60 | 663,40 |
| Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % | ±0,2 | |||
Таблица 2 - Технические характеристики мерников
| Наименование характеристики | Значение | |||
| зав. № 3 | зав. № 5 | зав. № 11 | зав. № 15 | |
| Габаритные размеры, мм, не более - диаметр - высота) | 800 1570 | 1000 1360 | 830 1530 | 800 1510 |
| Условия эксплуатации: | ||||
| - температура окружающего воздуха, °С | от +10 до +30 | |||
| - относительная влажность, % | от 30 до 80 | |||
| - атмосферное давление, кПа | от 84 до 106 | |||
наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник технический 1-го класса вертикальный ММВ | ММВ, зав. № 3 | 1 шт. |
| ММВ, зав. № 5 | 1 шт. | |
| ММВ, зав. № 11 | 1 шт. | |
| ММВ, зав. № 15 | 1 шт. | |
| Паспорт | ММВ, зав. № 3 ПС | 1 шт. |
| ММВ, зав. № 5 ПС | 1 шт. | |
| ММВ, зав. № 11 ПС | 1 шт. | |
| ММВ, зав. № 15 ПС | 1 шт. |
осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
- мерники эталонные 1-го разряда номинальной вместимостью 10, 100, 200 дм по ГОСТ
8.400-2013;
- колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм по ГОСТ 1770-74;
- термометр лабораторный с ценой деления 0,1°С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мерников с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мерникам техническим 1-го класса вертикальным ММВ
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки
