Датчики состава воды промышленные оптические TriOS, 77328-20

Назначение

Датчики состава воды промышленные оптические TriOS (далее - датчики) предназначены для определения состава природных, питьевых, промышленных и сточных вод: измерение массовой концентрации нитратного азота, нитритного азота, ХПК, цветности, нефтепродуктов, фенолов, растворенного кислорода.

Описание

Принцип действия датчиков основан на спектральном методе измерения, регистрации интенсивности пропускания и (или) флюоресценции в диапазоне длин волн от 200 до 750 нм.

Датчики выпускаются следующих моделей: OPUS, NICO (NICO +, NICO SL, NICO SL+), LISA UV, LISA color, enviroFlu-HC 500, enviroFlu-HC 5000, enviroFlu-BT, 90S (список модификаций приведен в таблицах 1 и 2).

В основу работы датчиков OPUS заложена спектрофотомерия для диапазона длин волн от 200 до 360 нм. Перечень определяемых компонентов (нитратного и нитритного азота, ХПК, БПК, ООУ, взвешенных веществ, гидросульфид анион) зависит от выбранных в меню датчика методик обработки спектральной информации, а диапазоны измерения зависят от длины оптического пути используемого датчика.

Датчики LISA UV для определения ХПК, БПК, ООУ, датчики NICO, NICO SL для определения нитратного азота, датчики NICO +, NICO SL+ для определения нитратного азота, ХПК, БПК, ООУ основаны на УФ фотометрии на двух или четырех длинах волн. Диапазон измерения зависит от длины оптического пути используемого датчика.

Фотометрические датчики LISA Color специально предназначены для измерений цветности по хром-кобальтовой на длине волны 380 нм или платиново-кобальтовой шкале на длине волны 410 нм с компенсацией мутности и загрязнения оптики. Диапазон измерения зависит от длины оптического пути и модификации используемого датчика.

Датчики enviroFlu, matrixFlu, nanoFlu основанные на флуорометрическом методе измерения, различаются особенностями оптической схемы (источником и детектором), и, соответственно, предназначены для измерений нефтепродуктов, фенолов, хлорофила, фикоцианина, гуминовые соединений/CDOM, триптофана

Датчик 90S предназначен для измерения содержания растворенного кислорода.

Таблица 1 - Модели и возможности фотометрических датчиков

Таблица 2 - Модели и возможности флуориметрических датчиков

Таблица 3 - Модели и возможности датчиков, применяемые в качестве индикаторов отдельных характеристик свойств и состава воды_

Датчики оснащены цифровыми интерфейсами Ethernet, ModBus RS232, RS485 и аналоговыми (4-20) мА выходами для связи с внешними устройствами.

Датчики состава воды промышленные оптические TriOS имеют встроенное программное обеспечение для сбора и передачи данных. Для просмотра на ПК используется любой браузер с поддержкой HTML 5 и JAVA script (MS Internet Explorer, Chrome, FireFox, Safari и др.).

Датчики могут быть использованы в комплекте со специально выпускаемыми контроллерами Tribox 3, Tribox mini; Ethernet адаптерами G2 Interface Box и HS100 для связи с ПК или другими, удовлетворяющими требованиям по возможностям интерфейса, контроллерами.

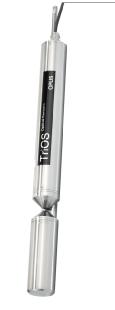

Общий вид датчиков приведен на рисунке 1.

б)

в)

Программное обеспечение

Датчики оснащены программным обеспечением, позволяющим установить связь с внешним контролером или персональным компьютером через интерфейс Modbus или через адаптер Modbus-Ethernet или Modbus-Wifi (модели HS100, G2 Interface box) для осуществления калибровки, контроля процесса измерений, сохранения результатов измерений, их статистической обработки и архивирования.

Программное обеспечение датчика заложено в датчике в процессе производства и защищено от доступа и изменения пользователем.

Таблица 4 - Идентификационные данные программного обеспечения (ПО)

Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Таблица 5 - Метрологические характеристики

Таблица 6 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Таблица 7 - Комплектность средства измерений

Поверка

осуществляется по документу МП 50-241-2019 «ГСИ. Датчики состава воды промышленные оптические TriOS. Методика поверки», утвержденному ФГУП «УНИИМ» 09 августа 2019 г.

Основные средства поверки:

-    СО состава нитрат ионов ГСО 6696-93 (массовая концентрация 1,0 г/дм ; относительная погрешность ± 0,3 %);

-    СО состава нитрит ионов ГСО 7479-98 (массовая концентрация 1,0 г/дм ; относительная погрешность ± 1,0 %);

-    СО состава раствора фенола в этаноле ГСО 7270-96 (массовая концентрация 1,0 мг/см3, относительная погрешность ±1,0 %);

-    СО цветности водных растворов ГСО 7853-2000 (цветность 500 градусов цветности, относительная погрешность ±1,5 %);

-    СО цветности водных растворов ГСО 8214-2002 (цветность 5000 градусов цветности, относительная погрешность ±1,5 %);

-    ГСО-ПГС 10597-2015 стандартный образец состава искусственной газовой смеси в азоте (№2-П-1) с объемной долей кислорода св. 0,0010 % до 99,5 % и относительной погрешностью ±1,5 %;

-    СО бихроматной окисляемости воды (ХПК) ГСО 7425-97 (массовая концентрация 10080 мг/дм , относительная погрешность ± 1,3 %);

-    СО состава раствора нефтепродуктов в водорастворимой матрице НВМ-7-ЭК ГСО 8652-2005 (массовая концентрация нефтепродуктов 1 г/дм , относительная погрешность ±0,5 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы «TriOS Mess und Datentechnik GmbH», Германия
