| Номер в госреестре | 77330-20 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | УДС2-52 "ЗОНД-2" |
| Изготовитель | Общество с ограниченной ответственностью «Фирма ЗОНД» (ООО «Фирма ЗОНД»), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 03.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые УДС2-52 «ЗОНД-2» (далее по тексту - дефектоскопы) предназначены для измерений глубины залегания дефектов типа нарушения сплошности (трещины, непровары, поры и другие), выявляемых при ультразвуковом контроле изделий из различных материалов, а также измерений отношения амплитуд сигналов на входе приемника дефектоскопа.
Принцип действия дефектоскопов основан на свойствах ультразвуковых колебаний отражаться от поверхностей и неоднородностей в контролируемых деталях. Ультразвуковые колебания в деталях возбуждаются генератором дефектоскопа посредством пьезоэлектрических преобразователей (ПЭП), а отраженные эхосигналы принимаются приемником дефектоскопа.
Дефектоскопы являются многоканальными приборами и обеспечивают одновременную работу по восьми измерительным каналам с набором частот 1,25; 2,5 и 5,0 МГц.

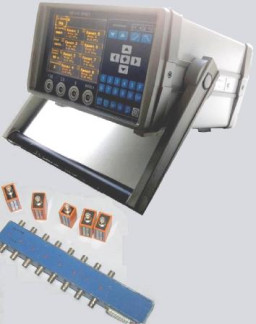

Конструктивно дефектоскопы выполнены в виде блока электронного (БЭ), в котором скомпонованы все основные узлы прибора. Выносные ПЭП и сканирующие устройства подключаются к дефектоскопу при помощи кабелей и разъемов на передней и задней панелях. За задней панелью находится сетевой блок питания.
Индикация эхосигналов и зон контроля производится на дисплее дефектоскопов.
Информация о режимах работы, характеристиках контролируемых объектов и используемых при контроле ПЭП, параметрах контроля, а также о характеристиках выявляемых дефектов отображается на дисплее в специально отведенных местах или в виде таблицы. Выявление сигналов в заданной зоне контроля, превышающих установленный уровень, дублируется световым и/или звуковым сигналами.
Дефектоскопы обеспечивают индикацию сигналов при контроле в виде А-развертки и В-развертки, а также запоминание результатов контроля.
Место нанесения знака поверки в виде наклейки
4
Программное обеспечение ПО «УДС2-52» предназначено для управления и синхронизации работы всех узлов дефектоскопа, обработки сигналов, отображения, обработки и сохранения результатов измерений. Метрологически значимая часть ПО устанавливается фирмой-изготовителем непосредственно на плату контроллера.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | УДС2-52 |
| Номер версии (идентификационный номер) ПО | 2.24 и выше |
| Цифровой идентификатор | отсутствует |
Уровень защиты ПО «УДС2-52» от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений глубины залегания дефекта в стали, мм | от 3 до 4500 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта в стали, мм | ±(1+0,02-Н), где Н -измеренное значение глубины, мм |
| Дискретность установки скорости звука, м/с | 1 |
| Диапазон установки коэффициента усиления приемника, дБ | от 0 до 120 |
| Пределы допускаемой погрешности установки коэффициента усиления приемника, дБ | ±2 |
| Диапазон измерений отношения амплитуд сигналов на входе приемника дефектоскопа, дБ | от -20 до +40 |
| Пределы допускаемой погрешности измерений отношения амплитуд сигналов на входе приемника дефектоскопа, дБ, в диапазоне: - от -20 до +20 дБ включ. - св. +20 до +40 дБ | ±2 ±4 |
| Размах импульса генератора возбуждения ПЭП на номинальной нагрузке (эквиваленте нагрузки), В | от 320 до 480 |
| Длительность периода высокочастотных колебаний, нс, на частоте: - 1,25 МГц - 2,5 МГц - 5 МГц | от 720 до 880 от 360до 440 от 180 до 220 |
| Эффективная частота эхоимпульса, МГц, на частоте: - 1,25 МГц - 2,5 МГц - 5 МГц | (1,25±0,125) (2,5±0,25) (5,0±0,5) |
| Номинальная пороговая условная чувствительность с ПЭП, дБ: - П111-2,5 - П121-2.5-50 - П121-2,5-40 - П121-1,25-90 - П121-5-65 | (28±8) (48±8) (45±8) (38±8) (60±8) |
| Наименование характеристики | Значение | ||
| Количество независимых измерительных каналов | 8 | ||
| Электрическое питание: - напряжение переменного тока, В - частота переменного тока, Гц - потребляемая мощность от сети переменного тока при номинальном напряжении, В А, не более | от 187 до 242 от 49 до 51 25 | ||
| Габаритные размеры, мм, не более | ширина | длина | высота |
| 290 | 290 | 160 | |
| Масса дефектоскопа с комплектом ЗИП, кг, не более | 8 | ||
| Средняя наработка на отказ, ч, не менее | 15000 | ||
| Условия эксплуатации: - рабочая температура окружающего воздуха, °С - относительная влажность при +25 °С без конденсации, %, не более | от +1 до +35 98 | ||
наносится на боковой поверхности корпуса дефектоскопа рядом с заводской табличкой методом экструзии и на Руководство по эксплуатации печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1. Дефектоскоп ультразвуковой в составе: - блок электронный - кабель - сумка - комплект пьезоэлектрических преобразователей (ПЭП)* - программное обеспечение на компакт-диске | УДС2-52 «ЗОНД-2» | 1 шт. 3 шт. 1 шт. 1 шт. 1 шт. |
| 2. Руководство по эксплуатации | 1 экз. | |
| 3. Паспорт | 1 экз. | |
| 4. Руководство по работе с базой данных | 1 экз. | |
| 5. Методика поверки | 433-168-2019МП | 1 экз. |
| * Примечание - комплект ПЭП включает в себя пьезоэлектрические преобразователи П121-2.5-50, П121-2.5-40, П111-2.5, П121-1.25-90, П121-5-65 | ||
осуществляется по документу 433-168-2019МП «Дефектоскопы ультразвуковые УДС2-52 «ЗОНД-2». Методика поверки», утвержденному ФБУ «Тест-С-Петербург» 02.09.2019 г. Основные средства поверки:
- осциллограф цифровой запоминающий Tektronix TDS-1002 (регистрационный № 24019-06), диапазон измерений от 0 до 60 МГц, погрешность ±1,6 %, амплитуда входного напряжения от 400 мВ до 200 В, погрешность ±3 %;
- генератор сигналов измерительный Agilent 33250А (регистрационный № 22797-02). синусоидальный сигнал частотой от 1 мкГц до 80 МГц, погрешность ±2 10-6, амплитуда от 1 мВ до 6 В, погрешность ±1 %;
- магазин затуханий МЗ-50-2 (регистрационный № 6705-78). Затухание от 0 до 120 дБ, погрешность ±0,025 дБ;
- комплект мер эквивалентной ультразвуковой толщины МЭТ-300 (регистрационный № 51230-12). Диапазон толщин от 0,6 до 300) мм, погрешность ±(0,04+0,0025-Нэкв);
- меры СО-2 и СО-3 из комплекта контрольных образцов и вспомогательных устройств КОУ-2 (регистрационный № 6612-99). Скорость ультразвуковой волны (5900±119) м/с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых дефектоскопов с требуемой точностью.
Знак поверки наносится при первичной поверке в паспорт дефектоскопа в виде клейма и на БЭ в виде наклейки, а при периодической поверке на свидетельство о поверке в виде клейма и на БЭ в виде наклейки.
приведены в эксплуатационной документации.
3185-020-27513459-2019ТУ Дефектоскоп ультразвуковой УДС2-52 «ЗОНД-2». Технические условия
