| Номер в госреестре | 77332-20 |
| Наименование СИ | Резервуары вертикальные стальные |
| Обозначение типа СИ | ДРС-1000 |
| Изготовитель | АО "Самарский резервуарный завод", г.Самара |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные ДРС-1000 (далее - резервуары) предназначены для приема, хранения и измерений объема жидких углеводородных сред.
Принцип действия резервуаров основан на заполнении и сливе из них жидких углеводородных сред.
Резервуары представляют собой металлические сосуды в форме вертикальных цилиндров с плоскими днищами и стационарной кровлей, оборудованные приемнораздаточными устройствами и люками, с защитной стенкой.
Прием и выдача жидких углеводородных сред, воды и других жидкостей осуществляются через приемно - раздаточные устройства, расположенные в нижней части резервуаров.

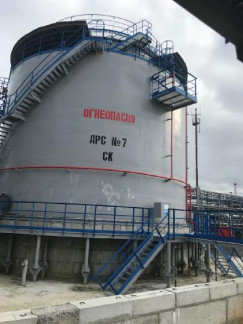

Общий вид резервуаров представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики резервуаров
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности вместимости (геометрический метод), % | ±0,2 |
Таблица 2 - Основные технические характеристики резервуаров
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - высота - диаметр | 12500 14180 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -50 до +50 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность резервуаров
| Наименование изделия | Количество |
| Резервуар вертикальный стальной ДРС-1000 с зав. №№ 4, 5, 6, 7 | 4 шт. |
| Технический паспорт | 4 экз. |
осуществляется по документу ИЦРМ-МП-180-19 «Резервуары вертикальные стальные ДРС-1000. Методика поверки», утвержденному ООО «ИЦРМ» 06.09.2019 г.
Основные средства поверки:
- рулетка измерительная металлическая Р20УЗГ (регистрационный номер в Федеральном информационном фонде 15860-96);
- нивелиры с компенсатором CONDTROL 24X (регистрационный номер в Федеральном информационном фонде 46542-11);
- теодолиты 3Т2КП (регистрационный номер в Федеральном информационном фонде 45283-15);
- рулетка измерительная металлическая Fisco (регистрационный номер в Федеральном информационном фонде 67910-17);
- толщиномер ультразвуковой А1207 (регистрационный номер в Федеральном информационном фонде 21702-01);
- линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным ДРС-1000
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
