| Номер в госреестре | 77352-20 |
| Наименование СИ | Установки газораздаточные природного газа |
| Обозначение типа СИ | ESP |
| Изготовитель | "SAFE S.p.A.", Италия |
| Год регистрации | 2020 |
| Срок свидетельства | 03.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки газораздаточные природного газа ESP (далее - установка) предназначены для измерений массы сжатого природного газа (метан) при выдаче его в топливные баки транспортных средств на автогазозаправочных станциях или в составе модулей компримированного природного газа с учетом требований учетно-расчетных операций.
Принцип действия установок состоит в следующем: газ из накопителя (блока аккумуляторов) автомобильной газонаполнительной компрессорной станции (АГНКС) подводится к приёмному патрубку установок и далее через фильтр, электромагнитный клапан и клапан регулировки давления (преобразователь давления) поступает в счётчик-расходомер массовый (далее - счётчик-расходомер), затем через разрывную муфту и раздаточный шланг с краном поступает в баллоны транспортного средства.
Принцип работы счётчиков-расходомеров основан на использовании сил Кориолиса, возникающих в колебательной системе, величина которых зависит от массы газа и скорости её движения. Сила Кориолиса создаёт момент, пропорциональный массовому расходу газа, под влиянием колебательного воздействия, изгибающего трубку, по которой поступательно движется измеряемый газ.
Результаты измерения от счётчика-расходомера поступают в контроллер с дисплеем СРТН02 установок, и после обработки на цифровом табло индицируется количество (масса) отпущенного газа, цена за один кг, и его стоимость.
Для оптимизации использования блока аккумуляторов АГНКС, установки могут подключаться через клапана, к одной, двум или трем питающим линиям.
Установки оснащены манометром для контроля давления газа на выходе перед раздаточным шлангом.
Задание дозы газа и включение установок производит оператор на пульте, находящемся непосредственно на установке.
Установка нулевых показаний на цифровом дисплее разового учета выданной массы газа и стоимости производится после снятия струбцины с раздаточным шлангом с посадочного места на установке и поворота переключателя «СТАРТ - СТОП» в положение «СТОП».
Основными элементами установок являются:
- рама или рама с корпусом;
- счётчик-расходомер массовый Micro Motion, модификации CNG050 с преобразователем 1700, производства фирм «Emerson Process Management/ Micro Motion Inc.», США, «Emerson Process Management Flow BV», Нидерланды, «Technologias de Flujo», Мексика, и «Emerson Process Management Flow Technologies», Китай (регистрационный номер 45115-16 в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер);
- контроллер СРТН02 с дисплеем, изготовитель «Coptron Soc. Coop. A.P.L.», Италия;
- электромагнитный клапан 8590178, изготовитель IMI BUSCHJOST GmbH (NORGREN), Германия, или пневматический 6519, изготовитель Burkert Werke GmbH & Co. KG, Германия;
- датчик давления Е-10, изготовитель фирма WIKA, Германия;
- манометр для контроля давления, модели 213.53 или 233.50, 0/400 bar-CNG, WIKA, Германия;
- фильтр CNG;
- раздаточный шланг со струбциной.
Для обеспечения условий работы контроллера в зимний период, установки имеют электрический нагреватель во взрывобезопасном исполнении CREx02031, производства фирмы STEGO France SAS, Франция, для внутреннего объема установок, а также теплоизоляцию внутренних стенок установок из минеральной ваты.
Установки безопасны для окружающей среды.
Установки выпускаются с одним или двумя раздаточными шлангами. Установки с двумя раздаточными шлангами имеют два самостоятельных измерительных канала.
Установки при заказе имеют следующее обозначение:
ESPх хх/х,
где ESP- тип установки;
первый х - модификация установки:
- при его отсутствии - отдельно стоящая установка с рамой и корпусом;
- i - модификация установки без корпуса, позволяет применять их в составе моду
лей компримированного природного газа;
- H - высокопроизводительная модификация отдельно стоящей установки с рамой
и корпусом;
- Hi - высокопроизводительная модификация установки без корпуса, позволяет
применять их в составе модулей компримированного природного газа; второй и третий х:
- 11 - установка однопостовая, с одним раздаточным шлангом;
- 22 - установка двухпостовая, с двумя раздаточными шлангами; четвертый х - количество подключаемых питающих линий (1, 2, 3).
Общий вид модификаций установок показан на рисунках 1.
В установках предусмотрено опломбирование счётчика-расходомера массового Micro Motion, модификации CNG050, и защитной крышки контроллера СРТН02, схемы пломбирования представлены на рисунках 2 и 3 соответственно.

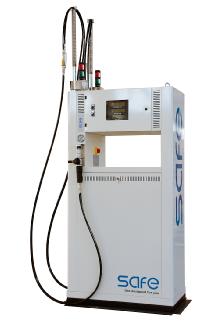

Модификации ESP и ESPH Модификации ESPi и ESPHi
Рисунок 1 - Общий вид модификаций установок
Программное обеспечение (ПО) установок является встроенным, разделения на метрологически значимое и метрологически незначимое ПО нет. ПО имеет функции управления расходом газа, определения массы выданного газа, вывода информации о массе и стоимости выданного газа на дисплей и через интерфейсы связи, сохранения во внутренней памяти количества выданных доз, количества изменений цены газа, количества и характер отказов, и реализовано в микроконтроллере, размещенном в контроллере установки.
Конструкция установок обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации, а именно в установках имеется механическая защита и отсутствие программно-аппаратных интерфейсов связи. Конструкция установок исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается корпусом контроллера и защитной крышкой, которая пломбируется.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования.
Конструкция установок обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CPtH02 |
| Номер версии (идентификационный номер) ПО | 1.21 |
| Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО | 0E7d |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальный расход, кг/мин: - модификаций ESP и ESPi | 25 |
| - модификации ESPH и ESPffi | 100 |
| Минимальный расход, кг/мин | 0,3 |
| Минимальная доза выдачи, кг | 2 |
| Пределы допускаемой относительной погрешности измерений массы сжатого газа, % | ±1,0 |
| Сходимость измерений, %, не более | 1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Верхний предел показаний счётчика разового учёта: - массы отпущенной дозы, кг - цены за 1 кг, руб. - стоимости отпущенной дозы, руб. | 99999.99 9999.99 99999.99 |
| Верхний предел показаний счетчика суммарного учета, кг | (1-102°-1) |
| Дискретность отсчета счетчика разового учета: - массы отпущенной дозы, кг - цены за 1 кг, руб. - стоимости отпущенной дозы, руб. | 0,01 0,01 0,01 |
| Максимальное рабочее давление, МПа | 25 |
| Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 50±1 |
| Потребляемая мощность, В • А, не более | 140 |
| Длина раздаточного шланга, м, не менее | 4 |
| Количество раздаточных шлангов, шт., не более | 2 |
| Рабочие условия эксплуатации: - относительная влажность окружающего воздуха, % о/~' - температура окружающего воздуха, С | от 30 до 100 при 25 оС от -40 до +40 |
| Маркировка взрывозащиты | II Gс с IIA T3 X |
Габаритные размеры и масса исполнений установок представлены в таблице 4.
| Исполнение | Габаритные размеры (Д x Ш x В), мм | Масса, кг, не более |
| ESP 11/1; ESP 11/2; ESP 11/3 | 1150х670х2800 | 220 |
| ESP 22/1; ESP 22/2; ESP 22/3 | 1150х670х2800 | 280 |
| ESPi 11/1; ESPi 11/2; ESPi 11/3 | 810 х 670 х 1150 | 135 |
| ESPi 22/1; ESPi 22/2; ESPi 22/3 | 810 х 670 х 1150 | 205 |
| ESPH 11/1; ESPН 11/2; ESPН 11/3 | 1150х670х2800 | 240 |
| ESPH 22/1; ESPН 22/2; ESPН 22/3 | 1150х670х2800 | 300 |
| ESPHi 11/1; ESPHi 11/2; ESPHi 11/3 | 810 х 670 х 1150 | 155 |
| ESPHi 22/1; ESPffi 22/2; ESPffi 22/3 | 810 х 670 х 1150 | 225 |
наносится на маркировочную табличку установки электрохимическим методом и на титульный лист эксплуатационной документации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка (исполнение по заказу) | ESP | 1 шт. |
| Эксплуатационная документация | - | 1 компл. |
| Методика поверки | МЦКЛ.0284.МП | 1 экз. при групповой поставке |
| Запасные части | - | По заказу |
осуществляется по документу МЦКЛ.0284.МП «ГСИ. Инструкция. Установки газораздаточные природного газа ESP. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 21.10.2019 г. Основные средства поверки:
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011, с максимальной нагрузкой достаточной для взвешивания баллона высокого давления с газом и с погрешностью измерения массы газа не более ±0,3%, при измерениях массы свыше 2 кг.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство, измерители объема, датчики импульсов, крышки электронно-вычислительных устройств и счетчика суммарного учета, как показано на рисунках 2 - 3.
приведены в эксплуатационном документе.
Приказ Минпромторга России от 18.06.2017 г. №2321 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при осуществлении торговли, выполнении работ по расфасовке товаров, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Техническая документация фирмы «SAFE S.p.A.»
