| Номер в госреестре | 77354-20 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | ЕКС-СИ 12 |
| Изготовитель | ООО "Матрикс", г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 03.02.2025 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные ЕКС-СИ 12 (далее - расходомеры) предназначены для измерения объёмного расхода и объёма электропроводящих жидкостей минимальной проводимостью 5 мкСм/см, а также для использования в составе других средств измерения, в том числе приборов и систем учета тепловой энергии, АСУ ТП и в измерительных системах.
Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой пропорционален объемный расход жидкости.
Расходомеры состоят из первичных преобразователей и измерительных преобразователей (конвертеры). Первичный преобразователь состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (изоляцией), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в конвертер, где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе.
Расходомеры изготавливаются в трех исполнениях: компактное, компактное для систем теплоучета и раздельное. В компактном исполнении первичный преобразователь и конвертер объединены в моноблок, в раздельном - первичный преобразователь и конвертер соединяются специализированным кабелем длиной до 50 м. Компактное исполнение для систем теплоучета отличается отсутствием ЖК-дисплея и размещением электроники в клеммной коробке первичного преобразователя. Применяемые конвертеры могут иметь до двух входов подключения датчиков давления по аналоговому сигналу 4-20 мА и до двух входов для термометров сопротивления Pt100.
Расходомеры имеют пассивные аналоговые 4-20 мА и частотно-импульсные выходы. Передача данных в систему верхнего уровня осуществляется по интерфейсу RS485 цифровые выходные сигналы по протоколу Modbus.
Расходомеры имеют класс исполнения А, В, С, которые отличаются динамическим диапазоном и погрешностью измерений.

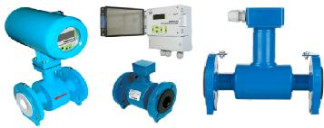

Общий вид расходомеров электромагнитных ЕКС-СИ 12 представлен на рисунке 1.
Места пломбировки от несанкционированного доступа представлены на рисунке 2.
Рисунок 2 - Места пломбировки от несанкционированного доступа
Программное обеспечение (ПО) является встроенным, разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее (при наличии), а также преобразования её в виде нормированных сигналов (токовых, цифровых и/или частотноимпульсных).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | magmeter |
| Номер версии (идентификационный номер) ПО | не ниже 0.0.12b |
расходомеров электромагнитных ЕКС-СИ 12 представлены в таблицах 2, 3, 4, 5, 6.
Таблица 2 - Основные метрологические характеристики
| Наименование параметра | Значение для класса | ||
| А | В | С | |
| Диаметр условного прохода (Ду) | от 5 до 1600 | от 5 до 1600 | от 5 до 1000 |
| Динамический диапазон | 1: 250 | 1: 125 | 1: 62,5 |
| Пределы допускаемой приведенной к переходному расходу, погрешности измерений объёмного расхода в диапазонах расходов, %: Qmin < Q < Qt | ±1'^^изм | ±0,5^^изм | ±0,25^^изм |
| Наименование параметра | Значение для класса | ||
| А | В | С | |
| Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, в диапазонах расходов, %: Qt < Q < Qmax | ±1 | ±0,5 | ±0,25 |
| Давление измеряемой среды, МПа, не более | 4 | ||
| Диапазон температур измеряемой среды, °С | от -40 до +150 | ||
| Пределы допускаемой относительной погрешности воспроизведения значения объёмного расхода по частотному выходу, % | ±0,05 | ||
| Пределы, приведенной к диапазону воспроизведения силы тока, погрешности воспроизведения значения объёмного расхода по токовому выходу, % | ±0,5 | ||
| Диапазон измерения силы тока, мА | от 4 до 24 | ||
| Пределы допускаемой, приведенной к диапазону измерения силы тока, погрешности измерения силы тока, % | ±0,5 | ||
| Диапазон измерений значений сопротивления, соответствующих температуре, Ом | от 60 до 200 | ||
| Пределы допускаемой абсолютной погрешности, при преобразовании сопротивления в значение температуры, °С | ±0,2 | ||
| Примечание: Qt - переходный расход | |||
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение |
| Напряжение питания переменного тока частотой 50 Гц, В | от 150 до 264 |
| Напряжение питания постоянного тока, В | от 12 до 55 |
| Потребляемая мощность, Вт, не более | 10 |
| Рабочий диапазон частотного выхода, Г ц | от 0,1 до 2000 |
| Токовый выход, мА | от 4 до 20 |
| Условия эксплуатации: - температура окружающей среды вторичного преобразователя расхода (конвертера), °С - температура окружающей среды первичного преобразователя расхода (сенсора), °С - относительная влажность для конвертера при t = 35 °С, % - относительная влажность для первичного преобразователя при t = 35 °С, % - атмосферное давление, кПа | от -20 до +50 от -40 до +80 до 80, без конденсации влаги до 95, без конденсации влаги от 84,0 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 75000 |
| Ду, мм | Qmin, м3/ч | Qt, м3/ч | Qbd№ м3/ч | Qmax, м3/ч |
| 5 | 0,003 | 0,010 | 0,706 | 0,883 |
| 6 | 0,005 | 0,015 | 1,017 | 1,272 |
| 10 | 0,014 | 0,042 | 2,827 | 3,534 |
| 15 | 0,031 | 0,095 | 6,361 | 7,952 |
| 20 | 0,056 | 0,169 | 11,309 | 14,137 |
| 25 | 0,088 | 0,265 | 17,671 | 22,089 |
| 32 | 0,144 | 0,434 | 28,952 | 36,191 |
| 40 | 0,226 | 0,678 | 45,238 | 56,548 |
| 50 | 0,353 | 1,060 | 70,685 | 88,357 |
| 65 | 0,597 | 1,791 | 119,459 | 149,323 |
| 70 | 0,692 | 2,078 | 138,544 | 173,180 |
| 80 | 0,904 | 2,714 | 180,955 | 226,194 |
| 100 | 1,414 | 4,241 | 282,743 | 353,429 |
| 125 | 2,209 | 6,627 | 441,786 | 552,233 |
| 150 | 3,181 | 9,543 | 636,173 | 795,216 |
| 200 | 5,655 | 16,965 | 1130,973 | 1413,717 |
| 250 | 8,836 | 26,507 | 1767,146 | 2208,932 |
| 300 | 12,720 | 38,170 | 2544,690 | 3180,860 |
| 400 | 22,620 | 67,860 | 4523,890 | 5654,870 |
| 500 | 35,340 | 106,030 | 7068,580 | 8835,730 |
| 600 | 50,890 | 152,680 | 10178,760 | 12723,450 |
| 800 | 90,480 | 271,430 | 18095,570 | 22619,470 |
| 1000 | 141,400 | 424,100 | 28274,300 | 35342,900 |
| 1200 | 203,600 | 610,700 | 40715,000 | 50893,800 |
| 1600 | 361,900 | 1085,700 | 72382,300 | 90477,900 |
| Примечание: Qmin - минимальный расход Qt - переходной расход Q^ - номинальный расход Qmax - перегрузочный расход | ||||
Таблица 5 - Диапазон измерений объемного расхода жидкости, класс В
| Ду, мм | Qmin, м3/ч | Qt, м3/ч | Qном, м /ч | Qmax, м3/ч |
| 5 | 0,007 | 0,0212 | 0,706 | 0,883 |
| 6 | 0,010 | 0,030 | 1,017 | 1,272 |
| 10 | 0,028 | 0,084 | 2,827 | 3,534 |
| 15 | 0,063 | 0,190 | 6,361 | 7,952 |
| 20 | 0,113 | 0,339 | 11,309 | 14,137 |
| 25 | 0,176 | 0,530 | 17,671 | 22,089 |
| 32 | 0,289 | 0,868 | 28,952 | 36,191 |
| 40 | 0,452 | 1,357 | 45,238 | 56,548 |
| 50 | 0,706 | 2,120 | 70,685 | 88,357 |
| 65 | 1,194 | 3,583 | 119,459 | 149,323 |
| 70 | 1,385 | 4,156 | 138,544 | 173,180 |
| Ду, мм | Qmin, м3/ч | Qt, м3/ч | Qном, м /ч | Qmax, м3/ч |
| 80 | 1,809 | 5,428 | 180,955 | 226,194 |
| 100 | 2,827 | 8,482 | 282,743 | 353,429 |
| 125 | 4,418 | 13,254 | 441,786 | 552,233 |
| 150 | 6,362 | 19,085 | 636,173 | 795,216 |
| 200 | 11,310 | 33,929 | 1130,973 | 1413,717 |
| 250 | 17,671 | 53,014 | 1767,146 | 2208,932 |
| 300 | 25,450 | 76,340 | 2544,690 | 3180,860 |
| 400 | 45,240 | 135,720 | 4523,890 | 5654,870 |
| 500 | 70,690 | 212,060 | 7068,580 | 8835,730 |
| 600 | 101,790 | 305,360 | 10178,760 | 12723,450 |
| 800 | 180,960 | 542,870 | 18095,570 | 22619,470 |
| 1000 | 282,700 | 848,200 | 28274,300 | 35342,900 |
| 1200 | 407,200 | 1221,500 | 40715,000 | 50893,800 |
| 1600 | 723,800 | 2171,500 | 72382,300 | 90477,900 |
| Примечание: Qmin - минимальный расход Qt - переходной расход Q^ - номинальный расход Qmax - перегрузочный расход | ||||
Таблица 6 - Диапазон измерений объемного расхода жидкости, класс С
| Ду, мм | Qmin, м3/ч | Qt, м3/ч | Qbd№ м3/ч | Qmax, м3/ч |
| 5 | 0,014 | 0,042 | 0,706 | 0,883 |
| 6 | 0,020 | 0,061 | 1,017 | 1,272 |
| 10 | 0,057 | 0,171 | 2,827 | 3,534 |
| 15 | 0,128 | 0,384 | 6,361 | 7,952 |
| 20 | 0,228 | 0,684 | 11,309 | 14,137 |
| 25 | 0,356 | 1,068 | 17,671 | 22,089 |
| 32 | 0,583 | 1,751 | 28,952 | 36,191 |
| 40 | 0,912 | 2,736 | 45,238 | 56,548 |
| 50 | 1,425 | 4,275 | 70,685 | 88,357 |
| 65 | 2,408 | 7,225 | 119,459 | 149,323 |
| 70 | 2,793 | 8,379 | 138,544 | 173,180 |
| 80 | 3,648 | 10,944 | 180,955 | 226,194 |
| 100 | 5,700 | 17,101 | 282,743 | 353,429 |
| 125 | 8,907 | 26,721 | 441,786 | 552,233 |
| 150 | 12,826 | 38,478 | 636,173 | 795,216 |
| 200 | 22,802 | 68,406 | 1130,973 | 1413,717 |
| 250 | 35,628 | 106,884 | 1767,146 | 2208,932 |
| 300 | 51,300 | 153,910 | 2544,690 | 3180,860 |
| 400 | 91,210 | 273,620 | 4523,890 | 5654,870 |
| 500 | 142,510 | 427,540 | 7068,580 | 8835,730 |
| 600 | 205,220 | 615,650 | 10178,760 | 12723,450 |
| Ду, мм | Qmin, м3/ч | Qt, м3/ч | Qbd№ м3/ч | Qmax, м3/ч |
| 800 | 364,830 | 1094,490 | 18095,570 | 22619,470 |
| 1000 | 570,000 | 1710,100 | 28274,300 | 35342,900 |
| Примечание: | ||||
| Qmin - минимальный расход | ||||
| Qt - переходной расход | ||||
| Q^ - номинальный расход | ||||
| Qmax - перегрузочный расход | ||||
наносится на корпус конвертера и первичного преобразователя методом фотолитографии и титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 7- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер электромагнитный ЕКС-СИ 12 | - | 1 шт. |
| Методика поверки | МП 208-029-2019 | 1 экз. |
| Руководство по эксплуатации | МЛГР.407111.001 РЭ-ЛУ | 1 экз. |
| Паспорт | МЛГР.407111.001 ПС-ЛУ | 1 экз. |
| Монтажный комплект | - | по заказу |
| Соединительный кабель (при раздельном исполнении, по запросу с указанием длины) | - | 1 шт. |
осуществляется по документу МП 208-029-2019 «Расходомеры электромагнитные ЕКС-СИ 12. Методика поверки», утвержденному ФГУП «ВНИИМС» 03.09.2019 г.
Основные средства поверки:
- Установка поверочная 1-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. №256, диапазон воспроизведения объемного расхода воды от 0,003 до 30000 м /ч, пределы допускаемой относительной погрешности измерений не более ±0,05 %.
- Установка Поток-Т (регистрационный №14519-13).
- Расходомер ультразвуковой с накладными датчиками, диапазон изменений объёмного расхода должен соответствовать диапазону поверяемого расходомера, предел допускаемой относительной погрешности ±0,5 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или свидетельство о поверке средства измерений.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
МЛГР.407111.001 ТУ «Расходомеры электромагнитные ЕКС-СИ 12. Технические условия»
