Установки поверочные УПР, 77362-20

Назначение

Установки поверочные УПР (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массового и объемного расхода жидкости, массы и объема жидкости в потоке.

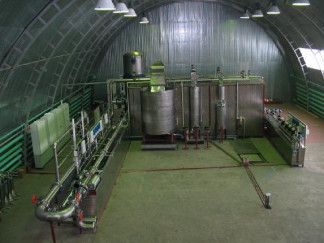

Описание

Принцип действия установок основан на воспроизведении массового и объемного расхода жидкости, массы и объема жидкости в потоке, создаваемых с помощью системы подготовки, подачи и стабилизации расхода измеряемой среды, системы регулирования, системы управления, системы сбора и обработки информации, и измерении массового и объемного расхода жидкости, массы и объема жидкости в потоке средствами измерений.

Установки состоят из средств измерений массового и/или объемного расхода жидкости, массы и/или объема жидкости в потоке, средств измерений температуры и избыточного давления измеряемой среды, средств измерений (опционально) атмосферного давления, температуры и влажности окружающей среды, а также накопительного резервуара, системы подготовки, подачи и стабилизации расхода измеряемой среды, измерительных участков, системы регулирования, системы управления, системы сбора и обработки информации.

В качестве средств измерений массового и/или объемного расхода жидкости, массы и/или объема жидкости в потоке в составе установок применяются: весовые устройства на базе весов и/или датчиков весоизмерительных тензорезисторны следующих изготовителей: «Mettler-Toledo    (Albstand)    Gmbh»,    «SartoriusMechatronics    T&H    GmbH»,

«HottingerBaldwinMesstechnikGmbH»    (HBM),    «Radwagwagielektroniczne»,

ЗАО «ВИК «Тензо-М», «VishayAdvancedTechnologies LTD.», «VishayCeltron (Tianjin) TechnologiesCo., LTD.»,«VishayTedea-Huntleigh(Beijing) ElectronicsCo., LTD.», «VishayTransducersIndiaLtd.», «VishayMeasurementsGroup UK Ltd.», «VishayTransducers LTD.», «VishayCeltronTechnologies, Inc.», расходомеры (расходомеры-счетчики, преобразователи расхода) следующих изготовителей: «SiemensFlowInstruments A/S», «Siemens S.A.S», «Endress+Hauser Flowtec AG», «Endress+Hauser GmbH + Co. KG», «KrohneAltometer», «KROHNE Ltd», «Emerson Process Management», ЗАО «Взлет», фирмы«Yokogawa», ЗАО«ЭМИС», ООО НПП «ЭЛЕМЕР», «ELIS PLZEN a s.».

Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства и запорной арматуры. Измеряемая среда подается системой подготовки, подачи и стабилизации расхода измеряемой среды из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через измерительный участок и средства измерений массового и/или объемного расхода жидкости, массы и/или объема жидкости в потоке и средства измерений давления и температуры измеряемой среды установки. Далее, в зависимости от метода измерений, рабочая жидкость направляется обратно в накопительный резервуар или сразу в гидравлический тракт рабочего контура, либо через устройство переключения потока, на весовое устройство. Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых средств измерений и средств измерений установки.

Установки имеют различные модификации, отличающиеся диапазонами воспроизводимых расходов, классом точности и составом средств измерений, а также стационарным или транспортируемым (мобильным) исполнением.

Маркировка установок производится следующим образом:

-1-1-1-1-1    з

1    - наибольший воспроизводимый расход при применении расходомеров, т/ч (м /ч).

2    - наибольший воспроизводимый расход при применении в составе установки весовых устройств, т/ч (м3/ч), при отсутствии в составе установки весовых устройств указывают «0000».

3    - класс точности:

*

1ВР - в состав установки входят весовые устройства и расходомеры;

*

2ВР - в состав установки входят весовые устройства и расходомеры;

*

00Р - в состав установки входят только расходомеры.

4    - исполнение установки:

С - стационарное;

Т - транспортируемое (мобильное) исполнение.

5- тип расходомеров, применяемых в качестве средств измерений в составе установки: МР - расходомеры массовые;

ОР - расходомеры объемные.

- в соответствии с таблицей 2

Пломбировка установок осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу. Средства измерений условий окружающей и измеряемой среды пломбируются в соответствии с описанием типа на конкретное средство измерений. Места нанесения знака поверки на фланцевые соединения расходомеров установок приведены на рисунке 3.

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения расходомеров установок

Программное обеспечение

установок автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения настроек, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования, управления, сбора и обработки информации.

Таблица 1 - Идентификационные данные программного обеспечения

Программное обеспечение установок поверочных УПР универсально для всех исполнений. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Технические характеристики

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на одной из металлоконструкций установки в рабочей зоне оператора, электрохимическим или лазерным способом, и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 1025-1-2019 «Инструкция. ГСИ. Установки поверочные УПР. Методика поверки», утвержденному ФГУП «ВНИИР» 11.10.2019.

Основные средства поверки:

-    Государственный первичный специальный эталон единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости ГЭТ 63-2017 (для установок, класса точности 1ВР, 2ВР или 00Р);

-    вторичный эталон в соответствии с частью 1 ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256 (для установок, класса точности 2ВР или 00Р);

-    рабочий эталон 1-го разряда в соответствии с частью 1 ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256 (для установок класса 00Р с пределами допускаемой относительной погрешности при измерении массы и/или объема жидкости в потоке, массового и/или объемного расхода жидкости более ±0,2% ).

-    рабочий эталон единицы массы 4-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 29.12.18 №2818.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, а также на пломбы, установленные на фланцевые соединения расходомеров установки.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 26.51.52-002-02566585-2019 Установки поверочные УПР. Технические условия
