Резервуары вертикальные стальные цилиндрические РВС-200, РВС-700, 77381-20

Назначение

Резервуары вертикальные стальные цилиндрические РВС-200, РВС-700 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.

Резервуары РВС-200, РВС-700 представляют собой стальные сварные вертикальные конструкции цилиндрической формы без понтона. Тип резервуаров - вертикальные стальные цилиндрические.

Резервуары оборудованы технологическими люками и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Заполнение и опустошение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе резервуаров. Также резервуары оснащены боковой металлической лестницей, по периметру которой установлено ограждение, и оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.

Тип размещения - наземный. Фундамент резервуаров РВС-200, РВС-700 соответствует требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».

Резервуары расположены на территории Анадырского районного участка № 1 ГУП ЧАО «Чукотснаб» по адресу: Чукотский АО, Анадырский район, п. Угольные Копи, мыс Обсервации.

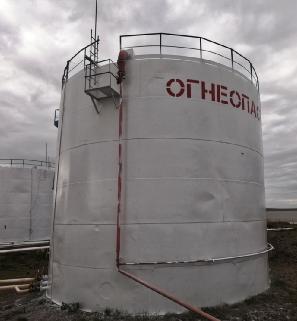

Общий вид резервуаров вертикальных стальных цилиндрических РВС-200 №№ 6, 7, РВС-700 №№ 15, 23 представлен на рисунках 1-2.

Пломбирование резервуаров вертикальных стальных цилиндрических РВС-200, РВС-700 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки». Основные средства поверки:

-    рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег.№ 51171-12);

-    рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег.№ 51171-12);

-    толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 20 мм, ПГ±(0,001Ь+0,03) мм (рег.№ 46426-11);

-    нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег.№ 43704-10);

-    теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до плюс 60, горизонтальных от 0 до 360, ±15” (рег.№ 55446-13);

-    линейка измерительная металлическая, (0-300) мм, ПГ±0,1 мм (рег.№ 34854-07). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы в виде поверительного клейма.

Сведения о методах измерений

ГОСТ 8.595-2004 Государственная система обеспечения единства измерений. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.

Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-200, РВС-700

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
