| Номер в госреестре | 77384-20 |
| Наименование СИ | Аспираторы переносные электронные |
| Обозначение типа СИ | АСПЭЛ-4 и АСПЭЛ-4П |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственная Экологическая Фирма «ЭкОН» (ООО «НПЭФ «ЭкОН»), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 03.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аспираторы переносные электронные АСПЭЛ-4 и АСПЭЛ-4П (далее - аспираторы) предназначены для отбора и измерений объема проб атмосферного воздуха населенных мест, воздуха рабочей зоны, воздуха жилых и общественных помещений, газов от источников загрязнения атмосферы с целью последующего определения состава или свойств.
Принцип действия аспираторов основан на методе определения переменного перепада давления на местном сужающем устройстве в газовом тракте прибора.
При прохождении газового потока, задаваемого побудителем расхода, через сужающее устройство, часть потенциальной энергии потока переходит в кинетическую энергию, средняя скорость потока в месте его сужения повышается, а статическое давление становится меньше статического давления до сужения. За счет получаемого разряжения, через сужающее устройство прокачивается отбираемая проба воздуха заданного объема.
Аспираторы представляют собой переносные приборы с прямым измерением объема пробы воздуха, по виду используемой энергии являются электрическими приборами.
Аспираторы по объемному расходу являются - малорасходными и среднерасходными и используются для отбора разовых проб воздуха.
Аспиратор АСПЭЛ-4 выпускается с 4-мя полностью независимыми каналами отбора пробы, а АСПЭЛ-4П с одним каналом отбора пробы.
Конструктивно аспиратор АСПЭЛ-4 выполнен в едином алюминиевом корпусе, а АСПЭЛ-4П - в компактном пластиковом корпусе.
В состав аспираторов входят: измерительные каналы (1 или 4) со своими газовыми трактами, входными и выходными фитингами и своими побудителями расхода, блок управления, дисплей, аккумуляторный блок питания, кнопки управления и светодиодная индикация режимов работы.

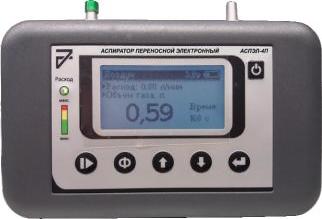

Общий вид аспиратора переносного электронного АСПЭЛ-4П представлен на рисунке 1. Общий вид аспиратора переносного электронного АСПЭЛ-4 представлен на рисунке 2.
Рисунок 2 - Общий вид аспиратора переносного электронного АСПЭЛ-4 Пломбирование аспираторов не предусмотрено.
Аспираторы имеют встроенное программное обеспечение, выполняющее функции по настройке, управлению, сбору, обработке и представлению измерительной информации.
Встроенное программное обеспечение аспираторов имеет недоступный для считывания и записи исполняемый код.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже 1.01 |
| Цифровой идентификатор ПО | - |
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Объемный расход, л/мин: | |
| а) минимальный Qmjn | |
| - для каналов 1,4 аспиратора АСПЭЛ-4 | 0,3 |
| - для каналов 2,3 аспиратора АСПЭЛ-4 | 2,5 |
| - для канала 1 аспиратора АСПЭЛ-4П | 0,1 |
| б) максимальный Qmax | |
| - для каналов 1,4 аспиратора АСПЭЛ-4 | 1,2 |
| - для каналов 2,3 аспиратора АСПЭЛ-4 | 5,0 |
| - для канала 1 аспиратора АСПЭЛ-4П | 0,5 |
| Минимальный объем пробы Vmin> л: | |
| - для каналов 1,4 аспиратора АСПЭЛ-4 | 0,3 |
| - для каналов 2,3 аспиратора АСПЭЛ-4 | 2,5 |
| - для канала 1 аспиратора АСПЭЛ-4П | 0,1 |
| 1 | 2 |
| Пределы допускаемой относительной основной погрешности измерений объема пробы при нормальных условиях измерений, %: - для каналов 1,4 аспиратора АСПЭЛ-4 в диапазоне расходов от 0,3 до 1,2 л/мин - для каналов 2,3 аспиратора АСПЭЛ-4 в диапазоне расходов от 2,5 до 5,0 л/мин - для канала 1 аспиратора АСПЭЛ-4П в диапазоне расходов от 0,1 до 0,3 л/мин - для канала 1 аспиратора АСПЭЛ-4П в диапазоне расходов от 0,3 включ. до 0,5 л/мин | ±5 ±5 ±15 ±5 |
| Предел относительной дополнительной погрешности измерений объема при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий, в долях от основной погрешности измерений | 0,5 |
| Емкость отсчетного устройства, л | 9999,99 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Электропитание аспираторов осуществляется от встроенной аккумуляторной батарее с напряжением, В: - АСПЭЛ-4 - АСПЭЛ-4П | от 12,0 до 16,8 от 3 до 4,2 |
| Зарядка встроенной аккумуляторной батареи осуществляется внешним зарядным устройством напряжением, В: - АСПЭЛ-4 - АСПЭЛ-4П | 16,8 5 |
| Время непрерывной работы аспиратора от полностью заряженного аккумулятора, ч не менее | 20 |
| Средняя наработка на отказ, ч | 6000 |
| Габаритные размеры, мм, не более АСПЭЛ-4 АСПЭЛ-4П | 320x190x110 155х105х28 |
| Масса, кг, не более АСПЭЛ-4 АСПЭЛ-4П | 3,9 0,4 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % не более - атмосферное давление, кПа | от -10 до +40 80 от 84 до 106,7 |
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта, на шильде на обратной или боковой стороне аспиратора АСПЭЛ-4П или на боковой стороне или лицевой панели аспиратора АСПЭЛ-4.
| Таблица 4 - Комплектность средства изме | рений | |
| Наименование | Обозначение | Количество |
| Аспиратор переносной электронный | АСПЭЛ-4/АСПЭЛ-4П | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5961-449-2019 | 1 экз. |
осуществляется по документу РТ-МП-5961-449-2019 «ГСИ. Аспираторы переносные электронные АСПЭЛ-4 и АСПЭЛ-4П. Методика поверки», утвержденному ФБУ «Ростест-Москва» 15 октября 2019 г.
Основные средства поверки:
счетчик газа барабанный TG 3/5 (регистрационный номер в Федеральном информационном фонде №30218-05) диапазон измерений расхода от 5 до 360 дм /ч, относительная погрешность измерений объема ±1,0 %;
секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном информационном фонде №44154-16) диапазон измерений интервалов времени (Тх) от 0 до 9 ч 59 мин 59,99 с, погрешность измерений интервалов времени ±(9,6-10-6-Тх + 0,01) с;
измеритель давления цифровой ИДЦ-1М (регистрационный номер в Федеральном информационном фонде №14481-95) диапазон измерений от 0 до 160 кПа, приведенная погрешность измерений от диапазона ±0,2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 26.51.53-017-41987679-2018 Аспираторы переносные электронные АСПЭЛ-4 и АСПЭЛ-4П. Технические условия
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
