| Номер в госреестре | 77385-20 |
| Наименование СИ | Датчики атмосферного давления |
| Обозначение типа СИ | ДД-04 |
| Изготовитель | Акционерное общество «Минимакс-94» (АО «Минимакс-94»), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 03.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики атмосферного давления ДД-04 (далее - датчики ДД-04) предназначены для автоматических измерений атмосферного давления.
Принцип действия датчиков ДД-04 основан на упругой деформации первичного пьезорезистивного преобразователя. При воздействии давления на упругую мембрану кремниевого чувствительного элемента происходит пропорциональное изменение электрического сопротивления пьезорезистивного моста. Изменение сопротивления вызывает пропорциональное изменение выходного напряжения, снимаемого с моста, которое затем усиливается и преобразовывается в стандартный выходной сигнал.
Конструктивно датчик ДД-04 выполнен в пластиковом корпусе, внутри которого расположена плата с чувствительным элементом. Подключение кабеля питания и связи осуществляется к контактной плате через разъем.

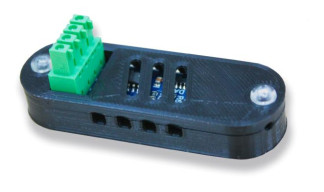

Общий вид датчиков ДД-04 представлен на рисунке 1. Пломбирование датчиков ДД-04 от несанкционированного доступа не предусмотрено.
Датчики атмосферного давления ДД-04 имеют автономное программное обеспечение (далее - ПО) «air_pressure_logger.exe», которое обеспечивает отображение и архивирование результатов измерений, проверку состояния и настройку датчика ДД-04. ПО «air_pressure_logger.exe» является полностью метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | air_pressure_logger.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений атмосферного давления, гПа | от 500 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В | 5±0,25 |
| Потребляемая мощность, ВА, не более | 0,66 |
| Условия эксплуатации: | |
| -температура воздуха, °С | от -50 до +60 |
| -относительная влажность воздуха, % | от 0 до 100 |
| Габаритные размеры, мм, не более: | |
| ДД-04 | |
| -высота; | 18 |
| -ширина; | 43 |
| -глубина | 17 |
| Масса, кг, не более | 0,05 |
| Средняя наработка на отказ, ч | 10000 |
| Срок службы, лет, не менее | 8 |
наносится на титульный лист руководства по эксплуатации типографским методом и на корпус датчиков атмосферного давления ДД-04 в виде наклейки.
Таблица 4 - Комплектность датчиков атмосферного давления ДД-04
| Наименование | Обозначение | Количество |
| Датчик атмосферного давления | ДД-04 | 1 шт. |
| Руководство по эксплуатации | МРАШ. 416311.004 РЭ | 1 экз. |
| Паспорт | МРАШ. 416311.004 ПС | 1 экз. |
| Методика поверки | МП 2540-0061-2019 | 1 экз. |
осуществляется по документу МП 2540-0061-2019 «ГСИ. Датчики атмосферного давления ДД-04. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 14.10.2019 г. Основные средства поверки:
Барометр образцовый переносной БОП-1М-2, диапазон измерений абсолютного давления от 5 до 1100 гПа, пределы допускаемой абсолютной погрешности измерений ±0,1 гПа, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. номер) 26469-17.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Министерства природных ресурсов и экологии Российской Федерации № 436 от 19 октября 2015 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па
Технические условия датчик атмосферного давления ДД-04 416311.004 ТУ
| Зарегистрировано поверок | 465 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
